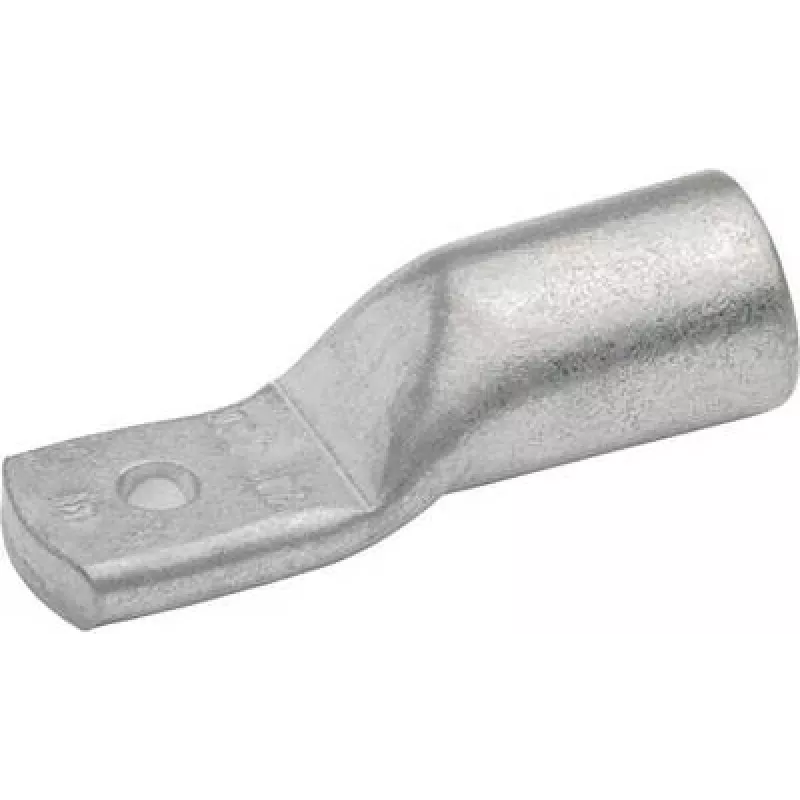

Klauke 5SG6 vamzdinė kabelio antgalis 35 mm² M6 skirstomiesiems įrenginiams

Kai elektros skirstymo spintose reikia patikimo ir ilgaamžio sujungimo, Klauke 5SG6 vamzdinė kabelio antgalis tampa tinkamu pasirinkimu. Jis užtikrina tvirtą presuotą jungtį su 35 mm² variniais laidininkais, sumažina kontaktinę varžą ir išlaiko stabilumą net ilgai eksploatuojant.

Kam skirtas

Elektrikams ir skydų montuotojams, kuriems reikia patikimo, standartus atitinkančio antgalio, skirto daugiasluoksniams variniams kabeliams prijungti skirstomuosiuose įrenginiuose, valdymo spintose ir elektros paskirstymo sistemose.

Pagrindinės savybės

• Skirtas 35 mm² daugiasluoksniams variniams laidininkams (2, 5, 6 klasės)
• M6 varžto kiaurymė (6 mm), užtikrinanti tvirtą pritvirtinimą
• Pagamintas iš elektrolitinio vario (E-Cu), elektrolitiškai alavuotas – atsparus korozijai
• Neizoliuotas, tiesios konstrukcijos, viena varžto kiaurymė
• Atitinka DIN 46235 standartą
• Darbinė temperatūra: nuo -40 °C iki +120 °C
• Įtampos vertė: iki 1000 V

Specifikacijos

• Kabelio skerspjūvis: 35 mm²
• Varžto kiaurymės skersmuo: M6 (6 mm)
• Medžiaga: elektrolitinis varis (E-Cu)
• Paviršiaus apdorojimas: alavuotas (elektrolitinis alavimas)
• Jungimo būdas: presavimas
• Laidininko tipas: daugiasluoksniai variniai laidininkai (2, 5, 6 klasės)
• Izoliacija: be izoliacijos
• Varžto kiaurymių skaičius: 1
• Konstrukcija: tiesi
• Standartas: DIN 46235
• Temperatūros diapazonas: nuo -40 °C iki +120 °C
• Įtampos vertė: iki 1000 V
• Apsauga nuo korozijos: taip (dėl alavimo)

Kaip naudoti

Nuimkite izoliaciją nuo kabelio galo, įstatykite laidininką į antgalį ir suspauskite specialiais presavimo įrankiais, skirtais vamzdiniams antgaliams. Patikrinkite, ar varžto kiaurymė atitinka jūsų gnybtų varžto dydį, ir pritvirtinkite prie skirstymo įrenginio.

Patarimas: visada naudokite tinkamo dydžio presavimo įrankį, kad jungtis būtų sandari ir ilgaamžė. Prieš montuodami įsitikinkite, kad antgalio varžto kiaurymė tiksliai atitinka jūsų įrenginio varžtą – taip išvengsite netinkamo sujungimo.
