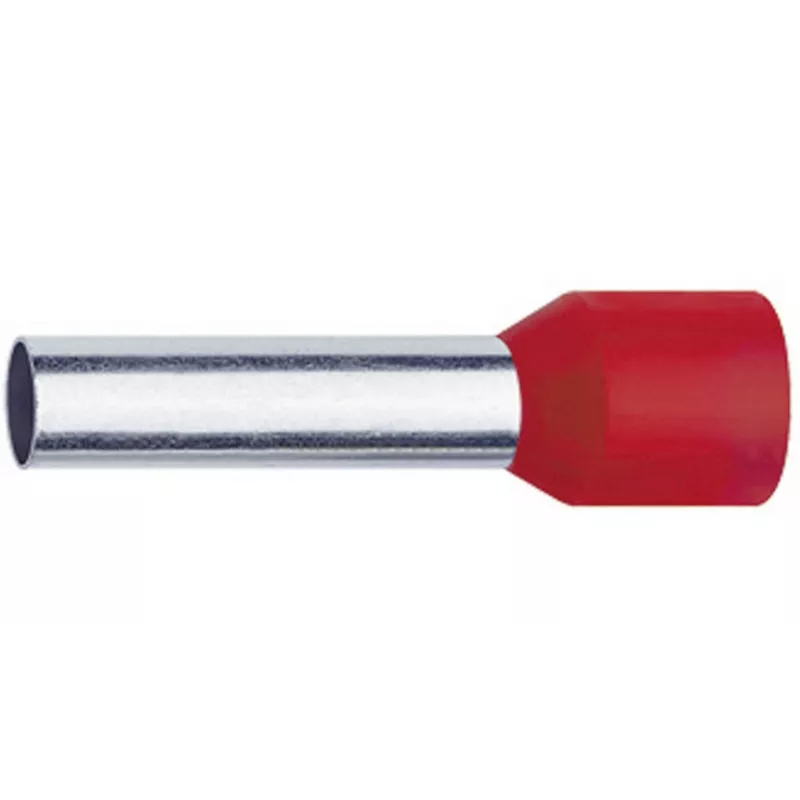

Klauke 47612 izoliuota gnybtų įvorė, 10 mm², raudona, 12 mm kištuko ilgis, 100 vnt.

Kai reikia sujungti lanksčius laidus su gnybtų blokais, dažnai kyla problema: smulkūs pluošteliai išsisklaido ir kontaktas būna netvirtas. Klauke 47612 izoliuotos įvorės su raudonu polipropileno apvalkalu išsprendžia šią problemą – piltuvo formos įvadas lengvai surenka visus pluoštelius į tvirtą alavuoto elektrolitinio vario vamzdelį. Rezultatas – patikimas suspaudimas ir ilgaamžis kontaktas.

Kodėl verta rinktis

Alavuotas vario vamzdelis užtikrina mažą kontaktinę varžą ir apsaugą nuo korozijos. Raudona spalva leidžia akimirksniu atpažinti 10 mm² skerspjūvį, o piltuvo formos įvadas palengvina lanksčių laidų įkišimą – sutaupote laiko ir sumažinate klaidos riziką. Įvorės atitinka DIN 46228 4 dalies reikalavimus, todėl tinka standartiniams presavimo įrankiams.

Techniniai duomenys

• Laidininko skerspjūvis: 10 mm²
• Spalva: raudona
• Metalinio vamzdelio ilgis: 12 mm
• Izoliacijos medžiaga: polipropilenas (PP)
• Įvorės medžiaga: elektrolitinis varis, alavuotas
• Izoliacijos tipas: izoliuota su plastikiniu apvalkalu
• Kiekis pakuotėje: 100 vnt.
• Standartas: DIN 46228 4 dalis
• Temperatūrų diapazonas: nuo -40 °C iki +105 °C
• Įtampos klasė: 600 V
• Degumo klasė: UL 94 V-0
• Paskirtis: smulkiagysliams ir ypač smulkiagysliams laidininkams
• Įvado tipas: piltuvo formos
• Atitinka RoHS: taip
• Įvorės tipas: vieno laidininko įvorė
• Sujungimo būdas: presavimas
• Suderinamumas: lankstūs laidininkai

Kam tinka

• Elektrikams, montuojantiems valdymo spintas
• Pramoninių mašinų gnybtų blokų prijungimui
• Laidininkų paruošimui prieš sujungimą varžtais ar spyruokliniais gnybtais

Kaip naudoti

Nulupkite reikiamo ilgio izoliaciją, įkiškite laidą į įvorę, kol jis atsirems į piltuvėlį, ir suspauskite specialiomis presavimo replėmis. Dėl raudonos spalvos lengvai atskirsite 10 mm² įvores nuo kitų dydžių.

Patarimas: prieš presuodami įsitikinkite, kad įvorė tvirtai laikosi ant laido – taip išvengsite prastų kontaktų. Laikykite įvores sausoje vietoje, kad išliktų alavo sluoksnio savybės.
