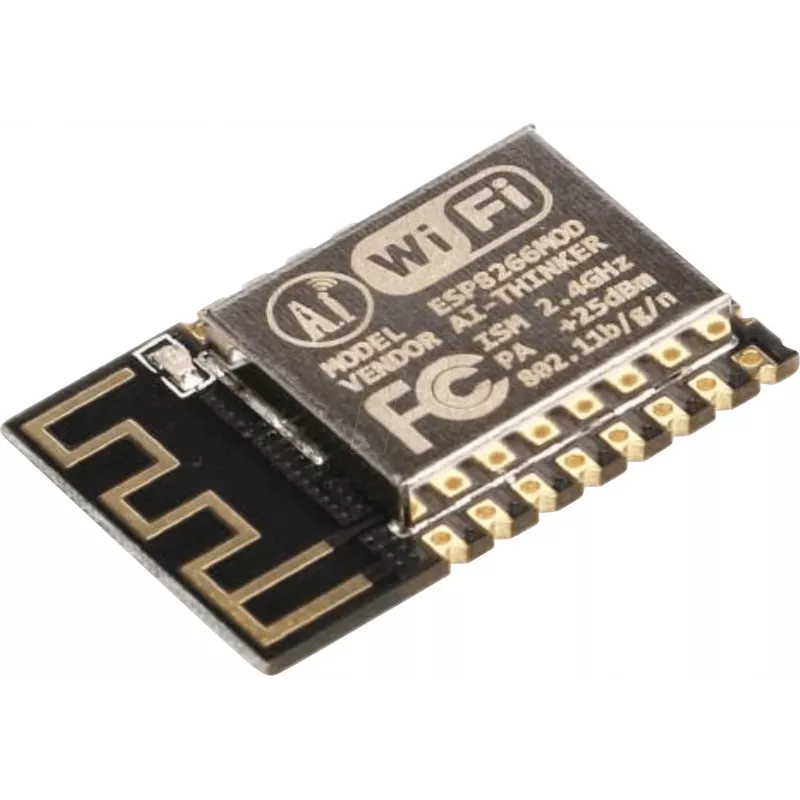

JOY-IT DEBO ESP8266-12F ESP8266 WiFi litavimo modulis SBC-ESP8266-12F

Jei kuriate savo elektronikos plokštę ir norite, kad ji iš karto turėtų patikimą 2,4 GHz WiFi ryšį, JOY-IT DEBO ESP8266-12F modulis yra būtent tai, ko reikia. Tai kompaktiškas SMD modulis su Espressif ESP8266EX lustu, 32 bitų Tensilica L106 mikrovaldikliu, 4 MB flash atmintimi ir integruota PCB antena – viskas, ko reikia belaidžiam ryšiui įrenginyje.

Kodėl verta rinktis šį modulį

• Lengvai lituojamas – kraštiniai kontaktai (castellated) leidžia patikimai prilituoti modulį tiesiai prie pagrindinės plokštės.
• Integruota PCB antena – nereikia jokių papildomų išorinių komponentų.
• 4 MB SPI flash – pakanka sudėtingiems projektams ir belaidžiam programinės įrangos atnaujinimui (OTA).
• 17 GPIO išvadų su UART, SPI, I2C, I2S, PWM ir ADC sąsajomis.
• Maitinimo įtampa 3,0–3,6 V (rekomenduojama 3,3 V), gilaus miego srovė mažesnė nei 20 µA.
• Palaiko Station, Access Point ir Station+AP režimus; suderinamas su Arduino IDE, MicroPython, ESP-IDF, NodeMCU.

Kam tinka

Šis modulis puikiai tiks IoT jutiklių mazgams, namų automatikos valdikliams, nešiojamiems duomenų registratoriams, belaidėms programavimo ir derinimo sąsajoms, išmaniajam apšvietimui, relėms, aplinkos stebėjimo sistemoms, taip pat mokymosi projektams ir greitam prototipavimui. Dėl mažo energijos suvartojimo jis tinka baterija maitinamiems įrenginiams.

Svarbios specifikacijos

• Espressif ESP8266EX SoC su Tensilica L106 32 bitų procesoriumi (80 MHz, iki 160 MHz)
• 4 MB SPI flash atmintis, 64 KB instrukcijų RAM / 96 KB duomenų RAM
• WiFi 802.11 b/g/n, 2,4 GHz, WEP, WPA/WPA2, TKIP, AES saugumas
• 17 GPIO, UART, SPI, I2C, I2S, PWM, ADC
• Maitinimas: 3,0–3,6 V (3,3 V rekomenduojama)
• Matmenys: apie 24 x 16 mm

Kaip naudoti

Modulis tiekiamas be kontaktų ir be pagrindinės plokštės – tai grynas litavimo modulis. Norėdami pradėti, prijunkite jį prie USB–serial adapterio ir naudokite Arduino IDE arba MicroPython programinei įrangai įkelti. Atminkite, kad modulis veikia 3,3 V logikos lygiu, todėl jungiant prie 5 V sistemų reikia lygio keitiklio.

Patarimas: prieš lituodami modulį prie savo plokštės, išbandykite jį ant bandomosios plokštės su USB–serial adapteriu. Taip įsitikinsite, kad programinė įranga veikia, ir išvengsite nereikalingo litavimo. Taip pat nepamirškite kondensatoriaus prie maitinimo šaltinio – jis padės išvengti įtampos svyravimų.
