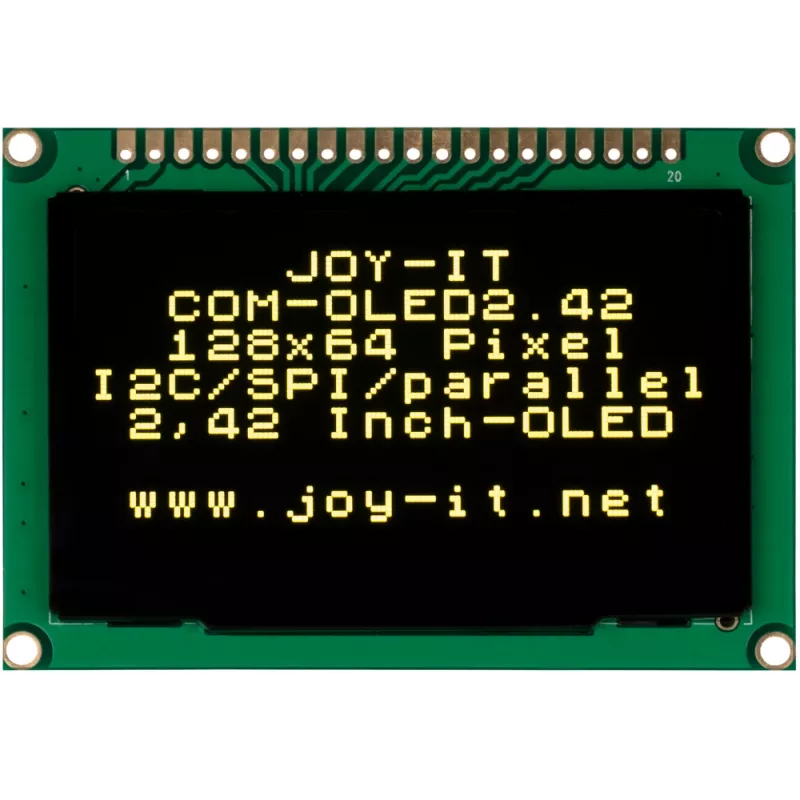

JOY-IT COM-OLED2.42 2,42 colio OLED ekrano modulis 128x64, baltas, SPI/I2C, SSD1309

Jei kuriate savo elektronikos projektus su Arduino, Raspberry Pi ar ESP32, šis ekranas bus puikus pasirinkimas. JOY-IT COM-OLED2.42 – tai 2,42 colio OLED modulis, kuris savo ryškiais baltais pikseliais užtikrina puikų kontrastą net ir be papildomo apšvietimo. SSD1309 valdiklis palaiko tiek SPI, tiek I2C sąsajas, kurias galite pasirinkti pagal savo poreikius. Modulis maitinamas 3,3–5 V įtampa, o 7 kontaktų jungtis leidžia lengvai prijungti VCC, GND, SCL, SDA/MOSI, RES, DC ir CS linijas. Dėl viso matymo kampo ir plataus darbinės temperatūros diapazono jis puikiai tinka nešiojamiems prietaisams, IoT skydams ar individualiems vartotojo sąsajoms.

Pagrindinės specifikacijos

• Ekrano technologija: OLED
• Ekrano dydis: 2,42 colio (6,1 cm)
• Rezoliucija: 128 x 64 pikseliai
• Spalva: vienspalvis baltas
• Valdiklio lustas: SSD1309
• Sąsaja: SPI arba I2C (pasirenkama)
• Darbinė įtampa: 3,3–5 V DC
• Matymo kampas: pilnas (160°+)
• Darbinė temperatūra: nuo -30 °C iki 70 °C
• Kontaktų skaičius: 7 kontaktų jungtis
• Kontaktų paskirtis: VCC, GND, SCL, SDA/MOSI, RES, DC, CS
• Aktyvioji sritis: 55,02 x 27,49 mm
• Pikselio dydis: 0,43 x 0,43 mm
• Palaikomi tvarkyklės: U8g2, Adafruit GFX

Kodėl verta rinktis

OLED technologija užtikrina aukštą kontrastą ir platų matymo kampą, todėl ekranas įskaitomas beveik iš bet kurios padėties. Dėl mažo energijos suvartojimo ir kompaktiško dydžio jis idealiai tinka baterijomis maitinamiems prietaisams. Dviejų sąsajų palaikymas leidžia lanksčiai integruoti su įvairiomis mikrovaldiklių platformomis, o SSD1309 valdiklis yra gerai dokumentuotas ir palaikomas populiarių bibliotekų.

Idealūs naudojimo atvejai

• Prototipų kūrimas su Arduino, Raspberry Pi ar ESP32
• IoT jutiklių rodmenų ir būsenos ekranai
• Nešiojama elektronika ir portatyvūs prietaisai
• Individualūs valdymo pultai ir vartotojo sąsajos

Gera žinoti

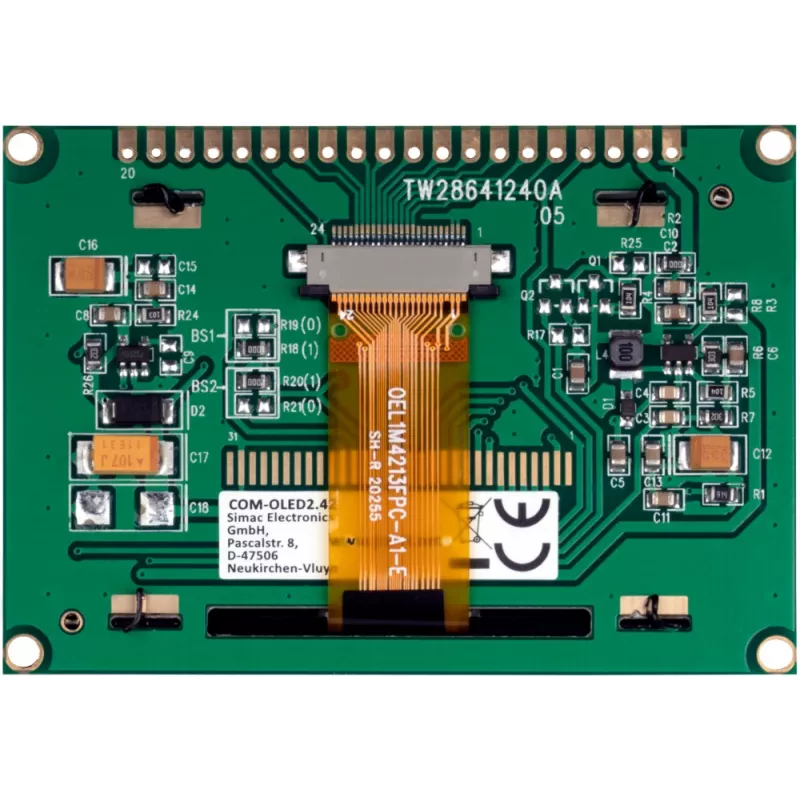

Modulio matmenys: 68 x 45 x 10 mm, komplekte yra 7 kontaktų jungtis, palengvinanti laidų prijungimą. Ekranas yra savaiminio švytėjimo, todėl nereikia papildomo apšvietimo. Ryšys palaikomas tiek SPI, tiek I2C režimu – pasirinkimas priklauso nuo jūsų nustatymų (per litavimo trumpiklius arba kontaktų konfigūraciją).

Patarimas: prieš pradėdami naudoti, įsitikinkite, kad pasirinkote tinkamą sąsają (SPI arba I2C) ir teisingai sujungėte kontaktus. Jei naudojate I2C, prijunkite tik SCL ir SDA linijas, o RES, DC ir CS palikite nepajungtus. Taip pat nepamirškite įdiegti reikiamų bibliotekų (U8g2 arba Adafruit GFX) ir nustatyti SSD1309 valdiklio.
