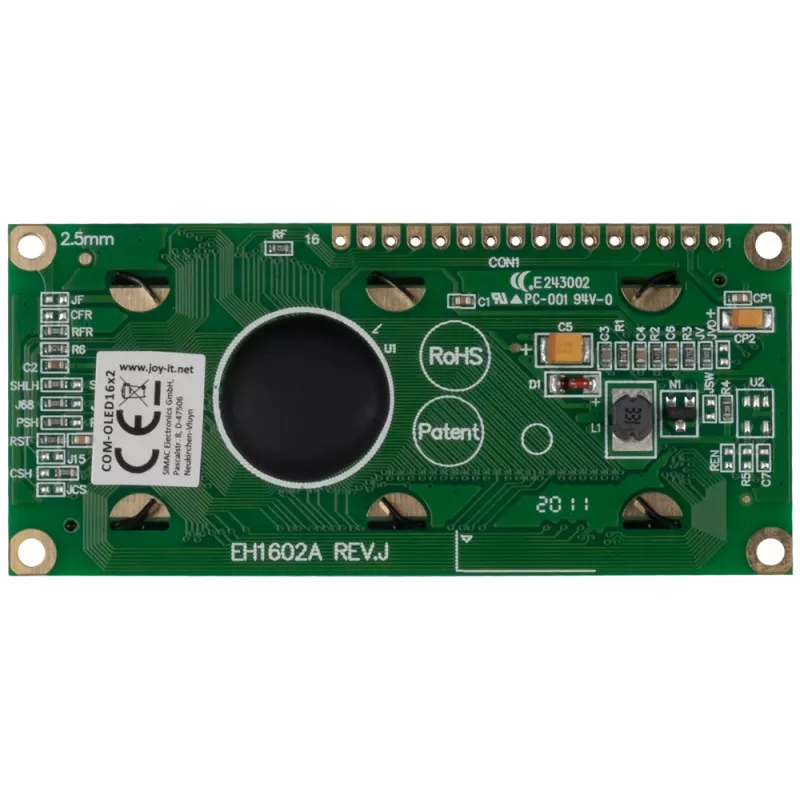

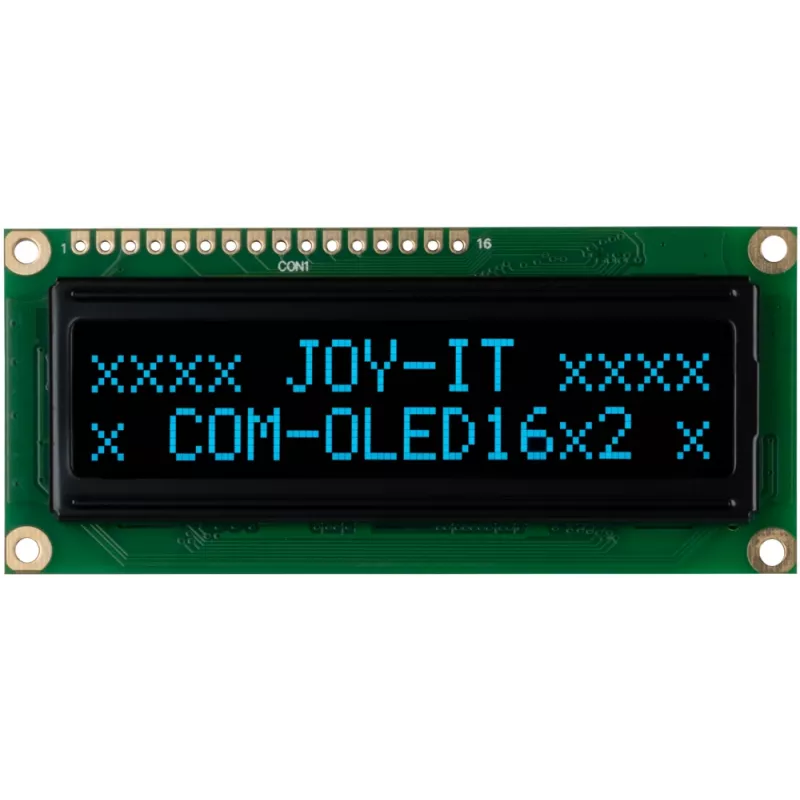

JOY-IT COM-OLED16X2 16x2 OLED ekrano modulis, baltas, I2C, SSD1306, suderinamas su Arduino ir Raspberry Pi

Šis 16 simbolių pločio ir 2 eilučių aukščio OLED ekranas yra vienas ryškiausių ir paprasčiausių būdų, kaip mikrovaldiklio duomenis paversti lengvai skaitomu tekstu. JOY-IT COM-OLED16X2 naudoja baltai šviečiančius OLED taškus, todėl nereikia jokio papildomo apšvietimo – tekstas išlieka aštrus net ir esant stipriai išorinei šviesai.

Kam skirtas

Šis modulis puikiai tinka mėgėjams, mokytojams ir inžinieriams, kurie dirba su Arduino, Raspberry Pi, ESP32 ar kitais mikrovaldikliais. Jis idealiai tinka paprastiems teksto ekranams: būsenos pranešimams, jutiklių rodmenims, meniu navigacijai ar derinimo išvestims. Dėl mažo energijos suvartojimo ir plataus matymo kampo jis tinka nešiojamiesiems prietaisams ir baterijomis maitinamiems projektams.

Pagrindinės savybės

• OLED technologija su savaime šviečiančiais baltais pikseliais – nereikia foninio apšvietimo, aukštas kontrastas
• 16 simbolių x 2 eilučių teksto ekranas
• I2C sąsaja (4 kontaktai: VCC, GND, SDA, SCL) – paprastas prijungimas
• SSD1306 valdiklis su plačiu programinės įrangos bibliotekų palaikymu (U8g2, Adafruit GFX)
• Darbinė įtampa 3,3 V–5 V DC, suderinama su įprastomis kūrimo plokštėmis
• Platus matymo kampas >160° ir darbinė temperatūra nuo -30 °C iki +70 °C
• Kompaktiški matmenys: 80 x 36 mm, aukštis 10 mm, su tvirtinimo angomis

Specifikacijos

• Ekrano tipas: OLED (organinis šviesos diodas)
• Ekrano formatas: 16 simbolių x 2 eilutės
• Ekrano spalva: balta
• Sąsaja: I2C
• Valdiklio lustas: SSD1306
• Darbinė įtampa: 3,3 V–5 V DC
• Kontaktų skaičius: 4 (VCC, GND, SDA, SCL)
• Matymo kampas: >160°
• Darbinė temperatūra: -30 °C iki +70 °C
• Modulio matmenys (ilgis x plotis): 80 x 36 mm
• Modulio aukštis: 10 mm
• Energijos suvartojimas: mažas
• Tvarkyklės bibliotekų suderinamumas: U8g2, Adafruit GFX
• Tvirtinimo angos: yra

Kaip naudoti

Prijunkite modulį prie mikrovaldiklio I2C magistralės: VCC prie maitinimo (3,3 V arba 5 V), GND prie žemės, SDA prie duomenų linijos, SCL prie laikrodžio linijos. Įsitikinkite, kad jūsų plokštėje yra I2C pakėlimo rezistoriai (dauguma Arduino ir Raspberry Pi plokščių juos turi). Programuodami galite naudoti U8g2 arba Adafruit SSD1306 bibliotekas – jos leidžia greitai atvaizduoti tekstą su minimaliu kodu.

Patarimas: jei norite taupyti energiją baterija maitinamam projektui, išjunkite ekraną, kai jo nereikia, naudodami programinį valdymą. Taip pat atkreipkite dėmesį, kad OLED ekranai gali išblukti, jei ilgą laiką rodomas tas pats vaizdas – periodiškai pakeiskite rodomą tekstą arba naudokite ekrano slinkimo funkciją.
