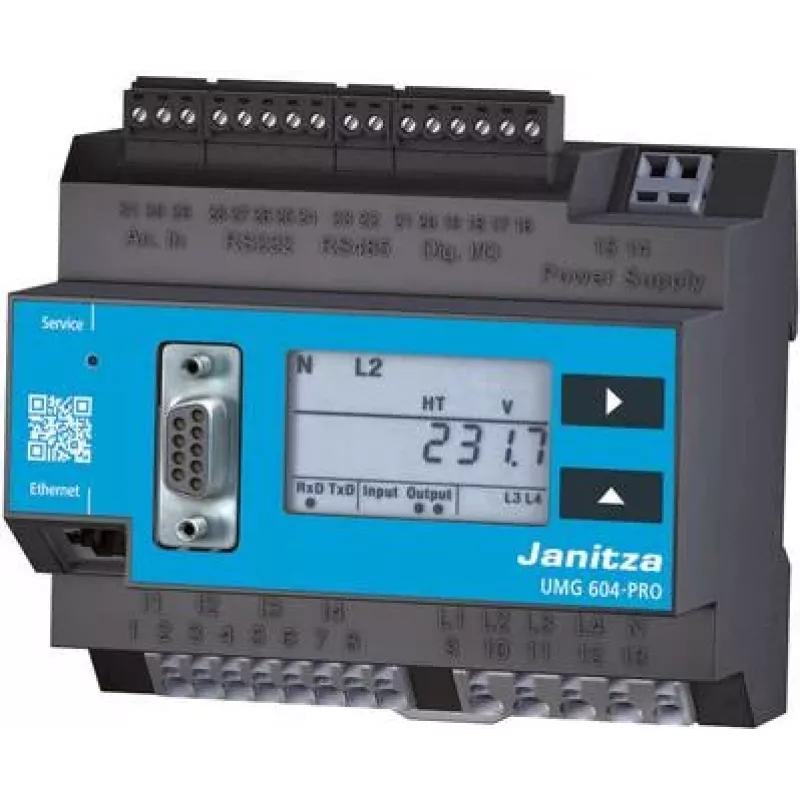

Janitza UMG 604-PRO galios kokybės analizatorius 24 V 5216222

Kai įtampos svyravimai, harmonikos ar trumpalaikiai trukdžiai ėmė kelti grėsmę įrangos veikimui, Janitza UMG 604-PRO tapo patikimu sprendimu. Šis skydinis galios kokybės analizatorius nuolat stebi ir registruoja elektros tinklo parametrus, padėdamas išvengti netikėtų gedimų ir prastovų.

Kam skirtas

Elektros inžinieriams, pastatų ūkio vadovams ir energetikos konsultantams, kuriems reikia tikslių, standartus atitinkančių galios kokybės duomenų. Idealiai tinka tiek gedimų paieškai, tiek auditams, tiek nuolatiniam stebėjimui pramonės ir komerciniuose objektuose.

Pagrindinės savybės

• A klasės galios kokybės matavimas pagal IEC 61000-4-30
• Įtampos matavimas iki 300 V AC tarp fazės ir nulio (520 V AC tarp fazių)
• Srovės matavimas naudojant išorinius 1 A arba 5 A srovės transformatorius
• Harmonikų analizė iki 63 eilės įtampai, srovei ir galiai
• Trumpalaikių trukdžių aptikimas nuo 10 µs
• Ethernet ir RS485 ryšys su Modbus TCP/IP, Modbus RTU, HTTP, FTP, NTP, SNMP
• 256 MB vidinė flash atmintis duomenų registravimui
• Grafinis LCD ekranas vietiniam stebėjimui
• 2 skaitmeniniai įėjimai ir 2 skaitmeniniai išėjimai
• Skydinis montavimas su 96 x 96 mm išpjova

Specifikacijos

• Matavimo standartas: IEC 61000-4-30 A klasė
• Įtampos matavimo diapazonas (L-N): 10 - 300 V AC
• Įtampos matavimo diapazonas (L-L): 10 - 520 V AC
• Srovės įėjimas: 1/5 A per išorinius srovės transformatorius
• Dažnių diapazonas: 45 - 65 Hz
• Maitinimas: 24 V DC (10-30 V DC)
• Ryšys: Ethernet (RJ45), RS485
• Protokolai: Modbus TCP/IP, HTTP, FTP, NTP, SNMP, Modbus RTU
• Vidinė atmintis: 256 MB Flash
• Harmonikų analizė: iki 63 harmonikos
• Trumpalaikių trukdžių aptikimas: nuo 10 µs
• Skaitmeniniai įėjimai: 2
• Skaitmeniniai išėjimai: 2
• Ekranas: grafinis LCD
• Montavimas: skydinis, 96 x 96 mm išpjova
• Apsaugos klasė (priekis): IP54
• Tikslumo klasė (įtampa): A klasė pagal IEC 61000-4-30
• Tikslumo klasė (aktyvioji energija): 0.2S klasė pagal IEC 62053-22

Kaip naudoti

Sumontuokite prietaisą skydelyje su 96 x 96 mm išpjova. Prijunkite įtampos grandines ir srovės transformatorius su 1 A arba 5 A antrine apvija, atitinkančia sukonfigūruotą įėjimą. Maitinimui naudokite 24 V DC (10-30 V DC). Prijunkite Ethernet arba RS485 ryšį, kad galėtumėte integruoti į energijos valdymo sistemą per Modbus TCP/IP arba RTU. Vidinis 256 MB flash leidžia savarankiškai registruoti duomenis vėlesnei analizei.

Patarimas: prieš pradėdami matavimus įsitikinkite, kad srovės transformatorių antrinės apvijos parametrai atitinka prietaiso nustatymus. Reguliariai peržiūrėkite suregistruotus duomenis – tai padės laiku pastebėti galios kokybės pokyčius ir imtis prevencinių veiksmų.
