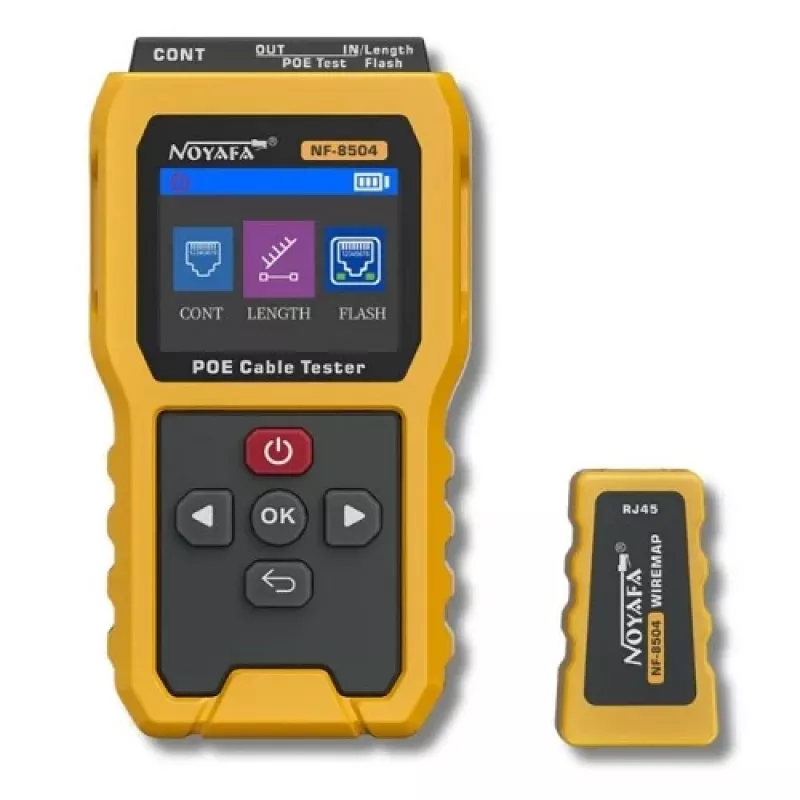

NOYAFA NF-8504 PoE testeris su pinout aptikimu ir galios matavimu

Kai reikia greitai išsiaiškinti, ar PoE jungtis tikrai tiekia reikiamą galią, NOYAFA NF-8504 tampa pirmuoju įrankiu rankose. Šis testeris ne tik patikrina kabelio vientisumą, bet ir išmatuoja įtampą bei galią, todėl tinka tiek montuotojams, tiek IT specialistams, prižiūrintiems IP kameras, belaidžio ryšio prieigos taškus ar VoIP telefonus.

Kodėl verta rinktis

Įrenginys palaiko IEEE 802.3af/at/bt standartus ir leidžia išmatuoti iki 60V DC įtampą bei iki 200W galią. Automatinis PSE tipo (End-span Type A, Mid-span Type B) ir PD klasės (0–8) nustatymas padeda greitai identifikuoti, ar maitinimo šaltinis atitinka prietaiso poreikius. Ryškus LCD ekranas su foniniu apšvietimu užtikrina matomumą net prastai apšviestose vietose, o portų mirksėjimo funkcija leidžia lengvai atsekti, kuris kabelis prijungtas prie kurio prievado.

Kam tinka

• Tinklo technikams, montuojantiems PoE įrenginius
• IT specialistams, sprendžiantiems Ethernet ryšio problemas
• IP kamerų, prieigos taškų ir VoIP telefonų priežiūrai

Pagrindinės specifikacijos

• PoE standartai: IEEE 802.3af, 802.3at, 802.3bt
• Įtampos matavimas: 0–60V DC, tikslumas ±(1% + 0,5V)
• Galios matavimas: 0–200W, tikslumas ±(3% + 1W)
• Kabelio testai: vientisumas, atvira grandinė, trumpasis jungimas, kryžminis sujungimas, skilusios poros
• Pinout aptikimas 10/100/1000Base-T
• PSE tipo aptikimas: End-span Type A, Mid-span Type B
• PD klasės aptikimas: 0–8 klasės
• Ethernet greičio aptikimas: 10/100/1000 Mbps
• Ekranas: LCD su foniniu apšvietimu
• Maitinimas: 2x AAA baterijos
• Jungtys: 2x RJ45 (įėjimas, loopback/išėjimas)
• Darbinė temperatūra: 0°C iki 40°C

Kaip naudoti

Prijunkite testerį prie PoE šaltinio arba tinklo kabelio. Įrenginys automatiškai nustatys, ar yra maitinimas, ir parodys įtampą, galią, PSE tipą bei PD klasę. Jei reikia patikrinti kabelio vientisumą, naudokite loopback funkciją su antruoju RJ45 prievadu. Portų mirksėjimas padės identifikuoti aktyvius prievadus.

Patarimas: prieš montuodami PoE įrenginį, visada patikrinkite ne tik įtampą, bet ir PD klasę – taip išvengsite netinkamo maitinimo ir išsaugosite brangią įrangą. Baterijų indikatorius primins, kada laikas pasikeisti maitinimo elementus.
