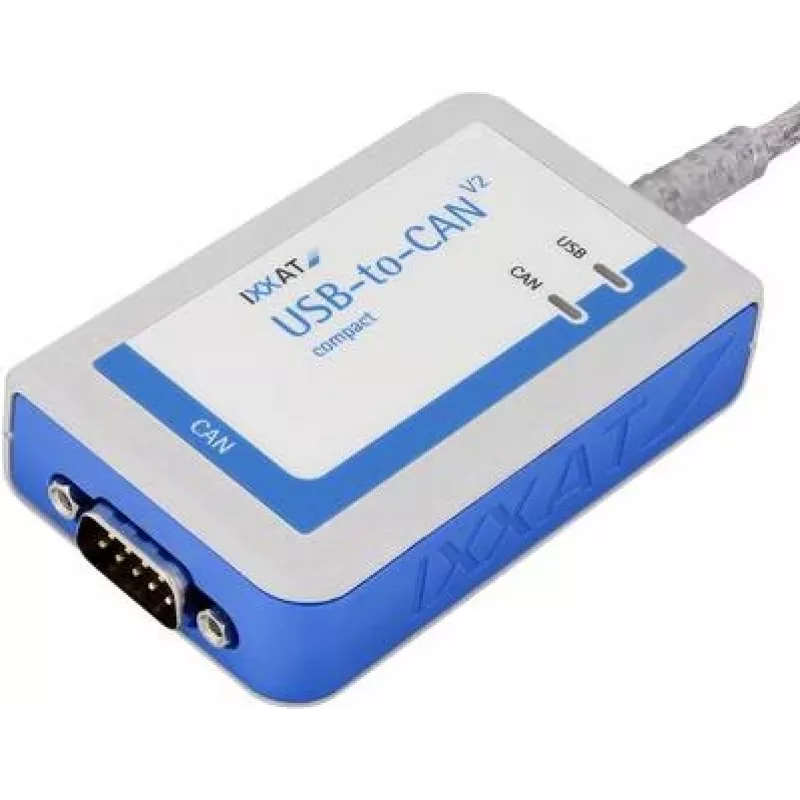

IXXAT USB-to-CAN V2 compact sąsaja, galvaninė izoliacija, 1x CAN/CAN FD, USB 2.0, D-Sub 9 1.01.0281.12001

Ši kompaktiška sąsaja skirta inžinieriams, technikams ir diagnostikos specialistams, kurie dirba su CAN arba CAN FD tinklais pramonės automatizavimo, automobilių testavimo arba mobiliosios diagnostikos srityse. IXXAT USB-to-CAN V2 compact leidžia patikimai prijungti nešiojamąjį ar stacionarų kompiuterį prie CAN magistralės per USB 2.0 sąsają, užtikrinant galvaninę izoliaciją ir stabilų duomenų perdavimą.

Kodėl verta rinktis

Galvaninė izoliacija (1 kV) apsaugo jūsų kompiuterį nuo įžeminimo kilpų ir įtampos šuolių, kurie dažnai pasitaiko pramoninėje aplinkoje. Kompaktiškas plastikinis korpusas ir maitinimas tiesiai iš USB prievado leidžia įrenginį lengvai nešiotis ir naudoti vietoje, kur nėra papildomo maitinimo šaltinio. Bendraa OS ir API palaikymas užtikrina greitą integraciją į esamus įrankius.

Kam tinka

• Automobilių elektronikos valdymo blokų (ECU) kūrėjams ir testuotojams
• Pramonės automatizavimo sistemų paleidimo ir derinimo inžinieriams
• CAN/CAN FD tinklų diagnostikos ir stebėjimo specialistams
• Mobiliosios diagnostikos ir duomenų registravimo technikams

Pagrindinės specifikacijos

• Sąsaja: USB 2.0 (Full Speed) į CAN/CAN FD
• CAN kanalų skaičius: 1
• Protokolų palaikymas: CAN 2.0A (11 bitų ID), CAN 2.0B (29 bitų ID)
• CAN FD palaikymas: taip
• Klasikinio CAN duomenų perdavimo greitis: iki 1 Mbit/s
• CAN FD duomenų fazės greitis: iki 8 Mbit/s
• Galvaninė izoliacija: 1 kV tarp USB ir CAN
• CAN jungtis: D-Sub 9 kontaktų (vyriškas)
• USB jungtis: USB Type B
• Maitinimas: iš USB (5 V DC)
• Srovės suvartojimas: maks. 100 mA
• Darbinė temperatūra: nuo -20 °C iki +70 °C
• Palaikomos OS: Windows 10/8/7, Linux, macOS
• API palaikymas: VCI (Windows), NTCAN (Windows/Linux), SocketCAN (Linux)

Kaip naudoti

Prijunkite IXXAT USB-to-CAN V2 compact prie kompiuterio USB prievado, o CAN tinklo kabelį – prie D-Sub 9 jungties. Įrenginys maitinamas iš USB, todėl papildomas maitinimo šaltinis nereikalingas. Sumontavę atitinkamus tvarkyklius ir pasirinkę API (VCI, NTCAN arba SocketCAN), galėsite stebėti, siųsti ir analizuoti CAN/CAN FD pranešimus realiuoju laiku. LED indikatoriai parodo CAN ir USB būseną.

Gera žinoti

Įrenginys turi LED indikatorius CAN ir USB būsenai stebėti. Atitinka CE ir FCC standartus.

Patarimas: jei dirbate su didelio greičio CAN FD tinklais, įsitikinkite, kad jūsų kompiuteryje įdiegta naujausia IXXAT VCI tvarkyklė – ji užtikrins stabilų 8 Mbit/s duomenų fazės greitį ir suderinamumą su jūsų analizės programine įranga.
