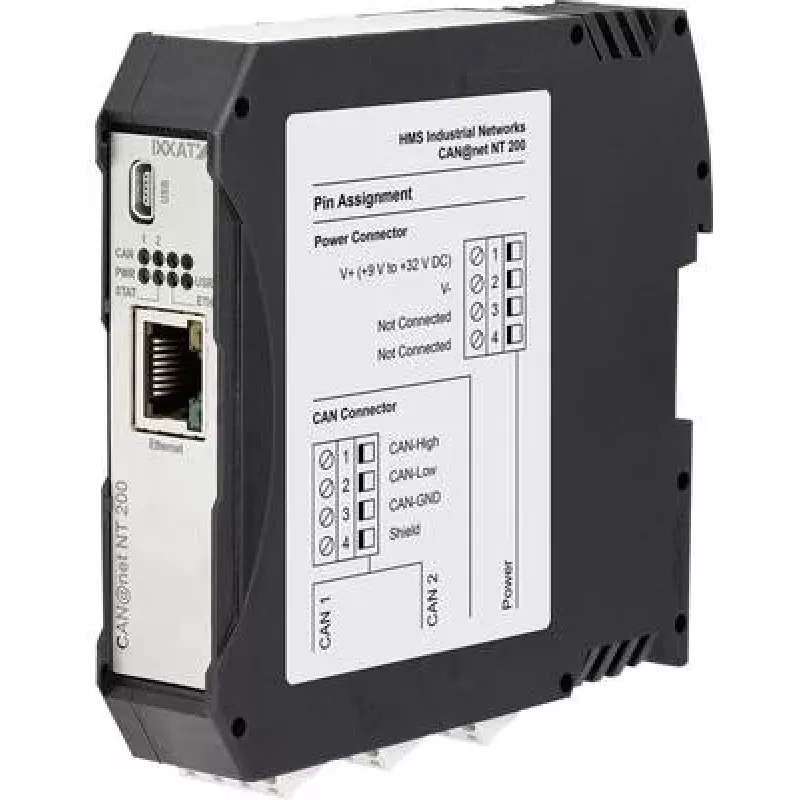

Ixxat CAN-Ethernet/IP šliuzas, RJ45, 9-36 V DC, DIN bėgelis 1.01.0332.20000

Kai gamybos linijoje sumontuoti CAN jutikliai ir pavaros turi bendrauti su Ethernet/IP valdymo sistema, šis Ixxat šliuzas tampa patikimu tiltu tarp jų. Vietoj sudėtingų sprendimų – vienas kompaktiškas įrenginys, kuris užtikrina sklandų duomenų perdavimą ir taupo jūsų laiką.

Privalumai

Šliuzas palaiko CAN perdavimo spartą nuo 10 kbit/s iki 1 Mbit/s, o Ethernet sąsaja veikia 10/100 Mbit/s greičiu su RJ45 jungtimi. Galvaninė izoliacija tarp CAN, Ethernet ir maitinimo apsaugo nuo trikdžių ir prailgina įrangos tarnavimo laiką. Duomenų susiejimas, filtravimas ir buferizavimas vyksta automatiškai, todėl komunikacija tarp įrenginių yra efektyvi ir stabili. Konfigūravimas atliekamas per interneto sąsają arba USB – paprasta tiek diegiant, tiek prižiūrint.

Kam tinka

• Pramoninės automatizavimo sistemos, kuriose reikia sujungti CAN tinklą su Ethernet/IP
• Mašinos su CAN jutikliais ir vykdymo mechanizmais
• DIN bėgelio montavimas valdymo spintose

Pagrindinės specifikacijos

• CAN sąsaja: 1x High-Speed CAN (ISO 11898-2), D-sub 9 kontaktų arba varžtiniai gnybtai
• Ethernet sąsaja: 1x 10/100 Mbit/s (RJ45)
• Maitinimas: 9–36 V DC, maks. 2,5 W
• Darbinė temperatūra: nuo -25 °C iki +70 °C
• Galvaninė izoliacija tarp CAN, Ethernet ir maitinimo
• LED indikatoriai: maitinimas, CAN būsena, Ethernet ryšys/aktyvumas
• Korpusas: plastikas (PA6.6-GF30), montavimas ant DIN bėgelio

Kaip naudoti

Pritvirtinkite šliuzą ant DIN bėgelio valdymo spintoje, prijunkite CAN įrenginius prie D-sub arba varžtinių gnybtų, o Ethernet kabelį – prie RJ45 prievado. Maitinimą prijunkite prie 9–36 V DC šaltinio. Nustatymus atlikite per naršyklę arba USB sąsają – greitai ir patogiai.

Patarimas: jei CAN tinkle naudojate ilgus kabelius, įsitikinkite, kad abiejuose galuose yra 120 Ω terminatoriai – taip išvengsite signalo atspindžių ir užtikrinsite stabilų ryšį.
