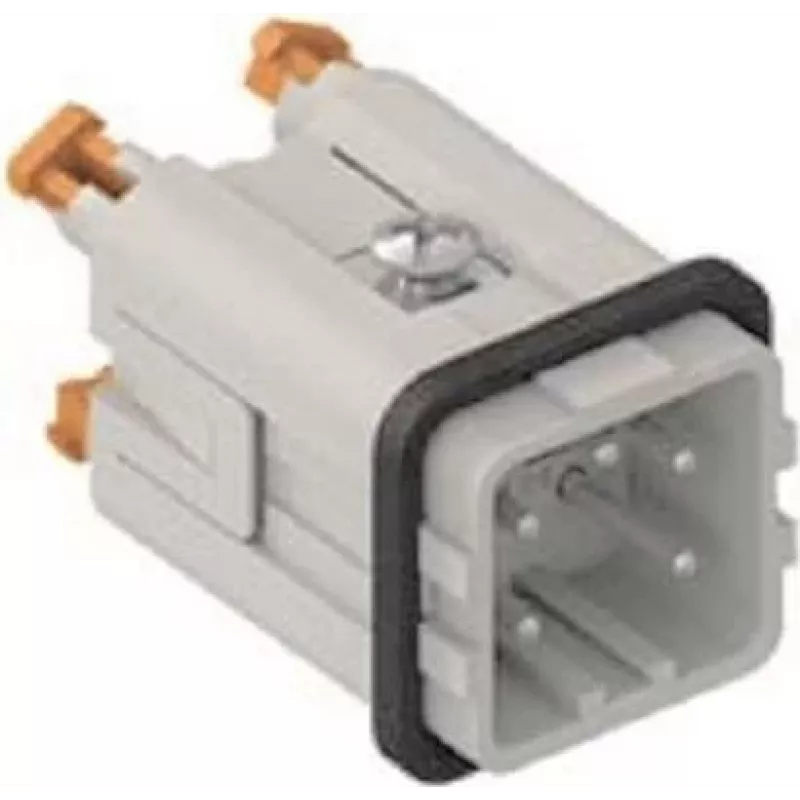

ILME CKSHM04 SQUICH kištukinis įdėklas 4P+PE 10A 400V sidabriniai kontaktai, dydis 21.21

Kai reikia greitai ir patikimai sujungti maitinimo ar signalo linijas pramoninėje aplinkoje, laikas, praleistas prie varžtų sukimo, tampa tikru galvos skausmu. ILME CKSHM04 SQUICH kištukinis įdėklas su 4P+PE konfigūracija ir 10A/400V nominalais paverčia šį darbą kur kas paprastesniu – laidai įstatomi be jokių specialių įrankių.

Kodėl verta rinktis

• Inovatyvus SQUICH spyruoklinis gnybtų metodas leidžia prijungti laidus be įrankių – tiesiog įkiškite ir užfiksuokite.
• Sidabru padengti kontaktai užtikrina puikų laidumą ir atsparumą korozijai, todėl ryšys išlieka stabilus net ir ilgai naudojant.
• Kompaktiškas 21.21 dydžio korpusas su 4 poliais ir apsauginiu įžeminimu (PE) – idealu, kai vietos nedaug, o funkcijų reikia daug.
• 10 A ir 400 V nominalai leidžia naudoti tiek maitinimo, tiek signalų perdavimo grandinėse.

Techninė specifikacija

• Gaminio tipas: kištukinis (vyriškas) įdėklas
• Serija: SQUICH
• Polių skaičius: 4
• Apsauginis įžeminimas (PE): yra
• Kontaktų tipas: kištukiniai (pin)
• Nominali srovė: 10 A
• Nominali įtampa: 400 V
• Prijungimo būdas: SQUICH (spyruokliniai gnybtai be įrankių)
• Kontaktų danga: sidabras
• Įdėklo dydis: 21.21 (ILME standartas)
• Suderinamumas su korpusais: ILME sunkiųjų jungčių korpusai (21.21 dydis)
• Kontaktų medžiaga: vario lydinys
• Izoliacijos medžiaga: savaime užgęstanti termoplastika
• Paskirtis: pramoninės maitinimo ir signalų jungtys

Kam tinka

Šis įdėklas skirtas tiems, kurie dirba su pramonine automatika, mašinų valdymo pultais, energijos paskirstymo sistemomis ar bet kur reikia patikimų ir greitai sujungiamų laidų. Ypač patogus, kai tenka dažnai perjungti ar prijungti naujus įrenginius – sutaupote laiko ir nereikia nešiotis papildomų įrankių.

Kaip naudoti

Įdėkite ILME CKSHM04 į bet kurį ILME sunkiųjų jungčių korpusą, kurio dydis 21.21. Tada tiesiog įkiškite nuvalytus laidus į atitinkamas vietas – spyruoklinis mechanizmas automatiškai užfiksuoja laidą. Norėdami atjungti, naudokite nedidelį atsuktuvą, kad atlaisvintumėte gnybtą. Visada įsitikinkite, kad įžeminimo (PE) kontaktas prijungtas tinkamai.

Patarimas: prieš jungdami laidus, įsitikinkite, kad jų galai yra švarūs ir tinkamai nudengti – taip užtikrinsite ilgaamžį ir patikimą kontaktą. Jei naudojate lanksčius laidus, rekomenduojama juos apdoroti antgaliais.
