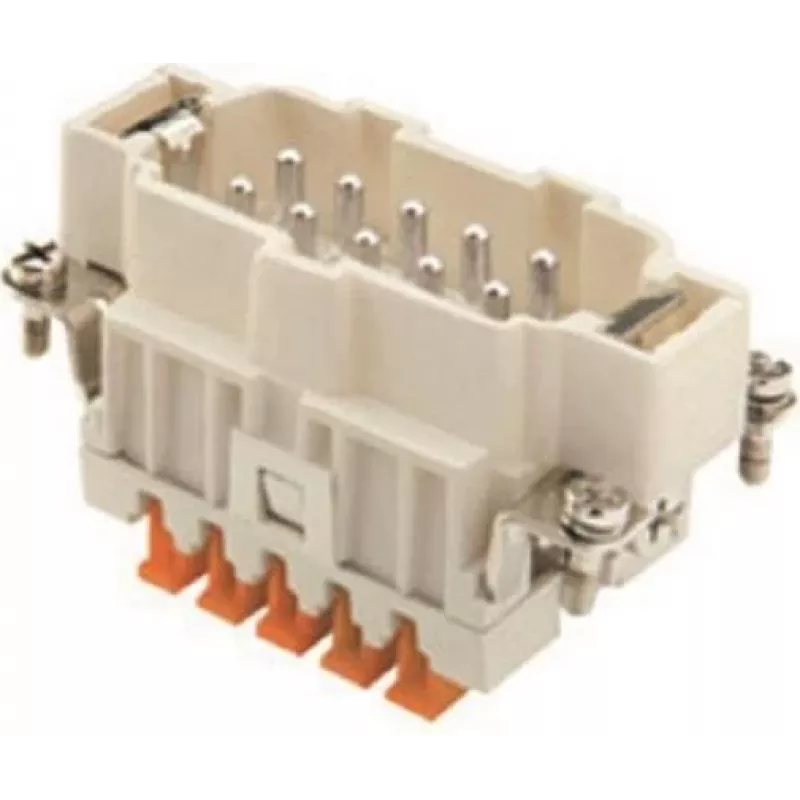

ILME CSHM10 vyriškas įdėklas 10P+PE sidabrinis SQUICH 16A 500V dydis 57.27

ILME CSHM10 – tai vyriškas (kištukinis) įdėklas, skirtas 10 polių + PE prijungimui, su SQUICH spyruokliniais gnybtais, leidžiančiais greitai ir patikimai prijungti laidus be varžtų. Sidabruoti kontaktai užtikrina mažą kontaktinę varžą, o 16 A / 500 V nominalai tinka įvairioms pramoninėms grandinėms. Kompaktiškas 57.27 dydžio korpusas dera su standartiniais ILME dangčiais ir korpusais.

Kam skirtas

Šis įdėklas skirtas elektros skydų montuotojams, mašinų gamintojams ir techninės priežiūros specialistams, kuriems reikia greito ir patikimo prijungimo sprendimo. Ypač naudingas, kai laidų prijungimas turi būti atliktas greitai arba kai jungtys patiria vibraciją.

Pagrindinės savybės

• SQUICH spyruokliniai gnybtai: prijungimas be įrankių, greitas ir patikimas
• 10 polių + apsauginis įžeminimas (PE) saugiam maitinimo paskirstymui
• Nominalai: 16 A / 500 V, tinka valdymo ir pagalbinėms grandinėms
• Sidabruoti vario lydinio kontaktai užtikrina mažą varžą ir ilgą tarnavimo laiką
• Kompaktiškas 57.27 dydžio korpusas – suderinamas su ILME korpusais ir dangčiais
• Platus laidų diapazonas: 0,14–2,5 mm² (AWG 26–14)
• Atsparumas daugiau nei 500 sujungimų, temperatūrų diapazonas nuo -40 °C iki +125 °C

Specifikacijos

• Produkto tipas: vyriškas įdėklas (kištukinis)
• Serija: CSHM
• Polių skaičius: 10 + PE
• Nominali srovė: 16 A
• Nominali įtampa: 500 V
• Impulsinė atsparumo įtampa: 6 kV
• Laido skerspjūvis: 0,14–2,5 mm² (AWG 26–14)
• Kontaktų medžiaga: vario lydinys, sidabruotas
• Korpuso dydis: 57.27
• Darbinė temperatūra: -40 °C iki +125 °C
• Degumo klasė: UL 94 V-0
• Sujungimų ciklai: ≥500
• Užterštumo laipsnis: 3
• Viršįtampio kategorija: III
• Izoliacijos varža: ≥10 GΩ
• Kontaktinė varža: ≤1 mΩ

Naudojimo patarimai

Norėdami surinkti visą jungtį, sujunkite šį vyrišką įdėklą su atitinkamu moterišku tos pačios serijos ir dydžio įdėklu, taip pat suderinamu dangčiu ir korpusu. Norėdami išimti laidus, naudokite SQUICH atlaisvinimo įrankį arba mažą plokščią atsuktuvą. Įsitikinkite, kad laidai nuimti iki rekomenduojamo ilgio, kad susidarytų patikima dujoms nepralaidi jungtis.

Patarimas: prieš prijungdami laidus, patikrinkite, ar jų galai švarūs ir tinkamai nuimti. Jei naudojate lanksčius laidus, rekomenduojama naudoti antgalius, kad būtų užtikrintas patikimas kontaktas.
