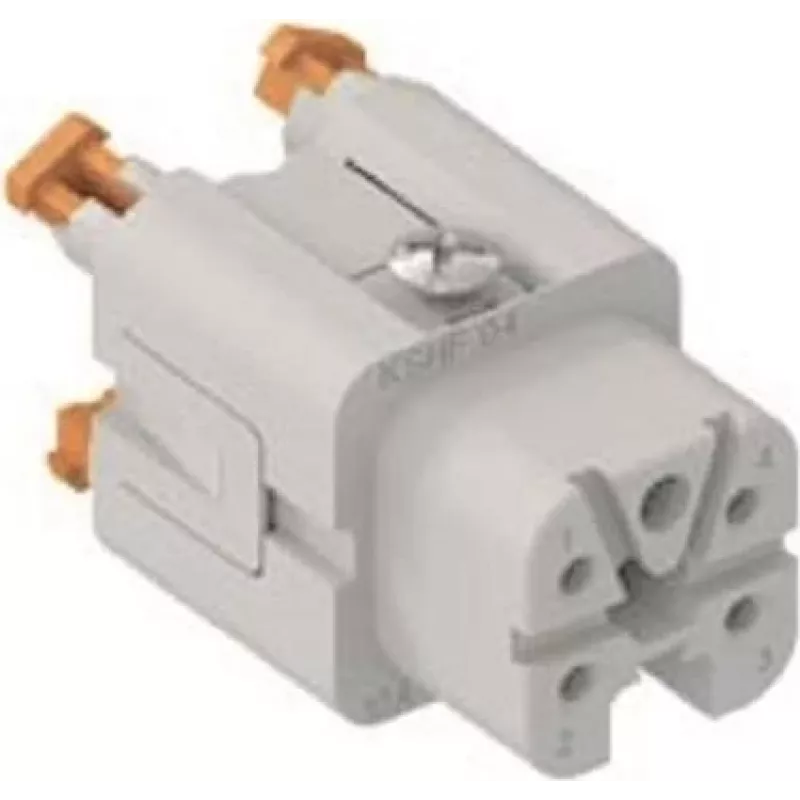

ILME CKSHF04 moteriškas įdėklas 4P+PE sidabrinis SQUICH 10A 400V dydis 21.21

10 A esant 400 V, 4 poliai + PE ir spyruoklinė SQUICH jungtis, kuriai nereikia jokių įrankių – štai ką gaunate su ILME CKSHF04 moterišku įdėklu. Tai sprendimas, kuris prailgina laiką tarp techninės priežiūros darbų ir leidžia pamiršti sukimo momento veržliarakčius.

Kodėl verta rinktis

• Montavimas be įrankių: SQUICH spyruoklinė jungtis priima vienagyslius ir daugiagyslius varinius laidus nuo 0,14 iki 2,5 mm² (AWG 26–14). Laidą įkišate ir jis užsifiksuoja – nereikia nei atsuktuvo, nei specialaus veržliarakčio.
• Patikimumas sunkioje aplinkoje: sidabru padengti kontaktai užtikrina mažą kontaktinę varžą, o korpusas atlaiko nuo -40 °C iki +125 °C temperatūrą.
• Ilgaamžiškumas: įdėklas atlaiko ≥ 500 sujungimo ciklų, izoliacijos varža >10 GΩ, impulsinė įtampa 6 kV.
• Standartinis suderinamumas: dydis 21.21 tinka prie standartinių ILME gaubtų ir korpusų, todėl galite tankiai išdėstyti laidus nemažindami prieinamumo.

Kam tinka

Šis įdėklas skirtas tiems, kurie projektuoją, montuoja ar prižiūri pramoninius skydus: automatizavimo inžinieriams, mašinų gamintojams, elektrikams, atliekantiems įrangos modernizavimą ar remontą. Puikiai tinka variklių valdymo grandinėms, maitinimo paskirstymui mašinose, signalų ir valdymo laidams automatikos spintose.

Pagrindinės specifikacijos

• Gaminio tipas: moteriškas įdėklas (lizdas)
• Jungčių serija: SQUICH
• Polių skaičius: 4 + PE (apsauginis įžeminimas)
• Nominali srovė: 10 A
• Nominali įtampa: 400 V
• Jungties technologija: spyruoklinė, be įrankių
• Laido skerspjūvis: 0,14–2,5 mm² (AWG 26–14)
• Kontaktų medžiaga: vario lydinys
• Kontaktų danga: sidabras
• Korpuso dydžio suderinamumas: ILME dydis 21.21
• Darbinė temperatūra: -40 °C iki +125 °C
• Degumo klasė: UL 94 V-0
• Sujungimo ciklai: ≥ 500
• Izoliacijos varža: >10 GΩ
• Impulsinė atsparumo įtampa (Uimp): 6 kV
• Užterštumo laipsnis: 3
• Viršįtampio kategorija: III
• Įdėklo medžiaga: termoplastikas (polikarbonatas)

Kaip naudoti

Įdėkite įdėklą į ILME 21.21 dydžio korpusą. Nuimkite reikiamo ilgio laido izoliaciją, įkiškite laidą į atitinkamą SQUICH jungties angą – spyruoklė automatiškai užfiksuos gyslą. Patikrinkite, ar laidas laikosi tvirtai, ir uždarykite korpusą. Jei reikia išimti laidą, naudokite atsuktuvą, kad atlaisvintumėte spyruoklę.

Patarimas: prieš pradėdami montavimą, visada įsitikinkite, kad grandinėje nėra įtampos. Naudokite tik varinius laidus, kurių skerspjūvis atitinka nurodytą diapazoną – taip užtikrinsite patikimą kontaktą ir išvengsite perkaitimo. Jei įrengiate skydą, kuriame yra keli įdėklai, pažymėkite kiekvieną laidą – vėlesnė priežiūra bus daug paprastesnė.
