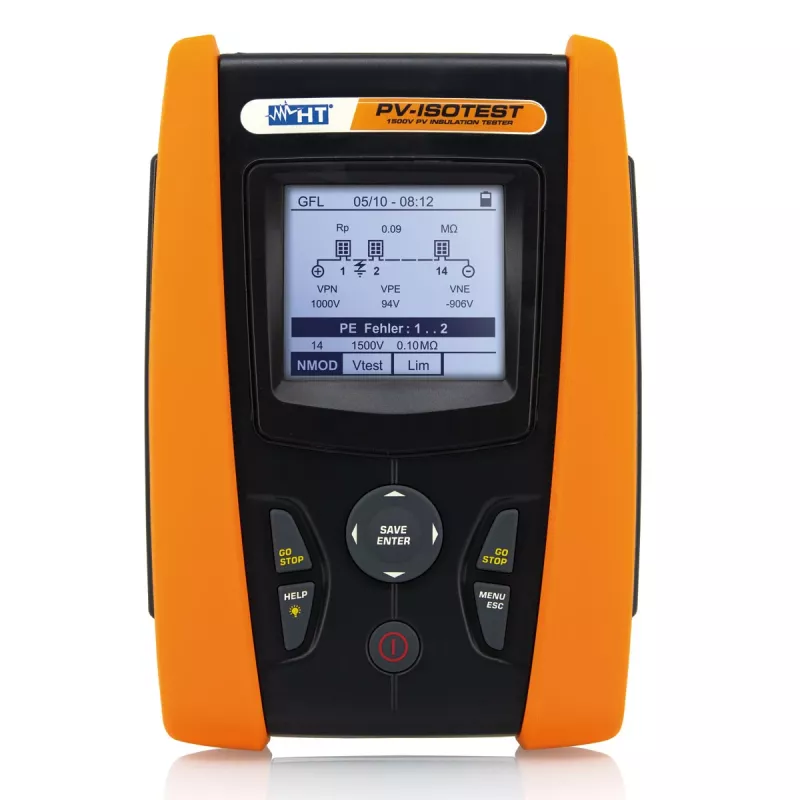

HT Instruments PV-ISOTEST izoliacijos testeris 100 MΩ (1010990)

Kai saulės elektrinės stringai praranda izoliaciją, gedimai gali likti nepastebėti iki pat avarijos. HT Instruments PV-ISOTEST – tai prietaisas, kuriuo patikrinsi izoliaciją iki 2000 MΩ ir grandinės tęstinumą vienu metu, o IP65 apsauga leis dirbti net dulkėtoje ar drėgnoje aplinkoje. Jis sukurtas montuotojams, kuriems reikia greitų ir patikimų matavimų vietoje.

Kam skirtas

PV montuotojams, techninės priežiūros specialistams ir elektros inspektoriams, atliekantiems fotovoltinių sistemų paleidimo ir periodinius bandymus. Taip pat tinka bendriesiems elektrikams, dirbantiems su CAT III 1000V ir CAT IV 600V instaliacijomis.

Pagrindinės savybės

• Izoliacijos bandymo įtampos: 50V, 100V, 250V, 500V, 1000V DC
• Izoliacijos varžos diapazonas: 0,001 MΩ iki 2000 MΩ
• Tęstinumo testas su >200 mA srove, diapazonas 0,00 Ω iki 99,9 Ω
• TRMS AC/DC įtampos matavimas iki 600V AC ir 1000V DC
• Automatinis poliarizacijos indekso (PI) ir dielektrinės absorbcijos santykio (DAR) skaičiavimas
• Programuojamas testavimo laikmatis nuo 1s iki 999s
• LCD ekranas su foniniu apšvietimu ir IP65 apsauga
• USB sąsaja duomenų perdavimui ir atmintis 999 matavimams

Specifikacijos

• Izoliacijos bandymo įtampa: 50V, 100V, 250V, 500V, 1000V DC
• Izoliacijos varžos diapazonas: 0,001 MΩ iki 2000 MΩ
• Tęstinumo testo srovė: >200 mA
• Tęstinumo varžos diapazonas: 0,00 Ω iki 99,9 Ω
• DC įtampos matavimas: 0,0 V iki 1000 V
• AC įtampos matavimas (TRMS): 0,0 V iki 600 V
• Saugos klasė: CAT III 1000V, CAT IV 600V
• Ekrano tipas: LCD su foniniu apšvietimu
• Maitinimas: 6x 1,5V AA LR06 baterijos
• Atminties talpa: 999 matavimai
• PC sąsaja: USB
• IP apsaugos klasė: IP65
• Darbinė temperatūra: 0°C iki 40°C
• Atitinka standartus: IEC/EN 61010-1, IEC/EN 61557-2, IEC/EN 61557-4, IEC/EN 62446
• Poliarizacijos indeksas (PI) / dielektrinės absorbcijos santykis (DAR): automatinis skaičiavimas
• Testavimo laikmatis: programuojamas (1s iki 999s)
• Automatinis išsijungimas: taip

Kaip naudoti

Prijunkite testerį prie PV stringo ar elektros skydo, pasirinkite tinkamą bandymo įtampą ir paleiskite matavimą. Prietaisas automatiškai apskaičiuos PI ir DAR, o rezultatus galėsite išsaugoti atmintyje ir perkelti į kompiuterį per USB.

Patarimai

Norėdami gauti tikslius izoliacijos matavimus PV moduliams, būtinai atjunkite masyvą nuo inverterio ir įsitikinkite, kad bandymo įtampa atitinka modulio maksimalią sistemos įtampą. IP65 apsauga leidžia naudoti prietaisą dulkėtoje ar drėgnoje aplinkoje, tačiau nepanardinkite jo į vandenį. Naudokite USB sąsają, kad atsisiųstumėte išsaugotus matavimus ataskaitoms ir analizei.
