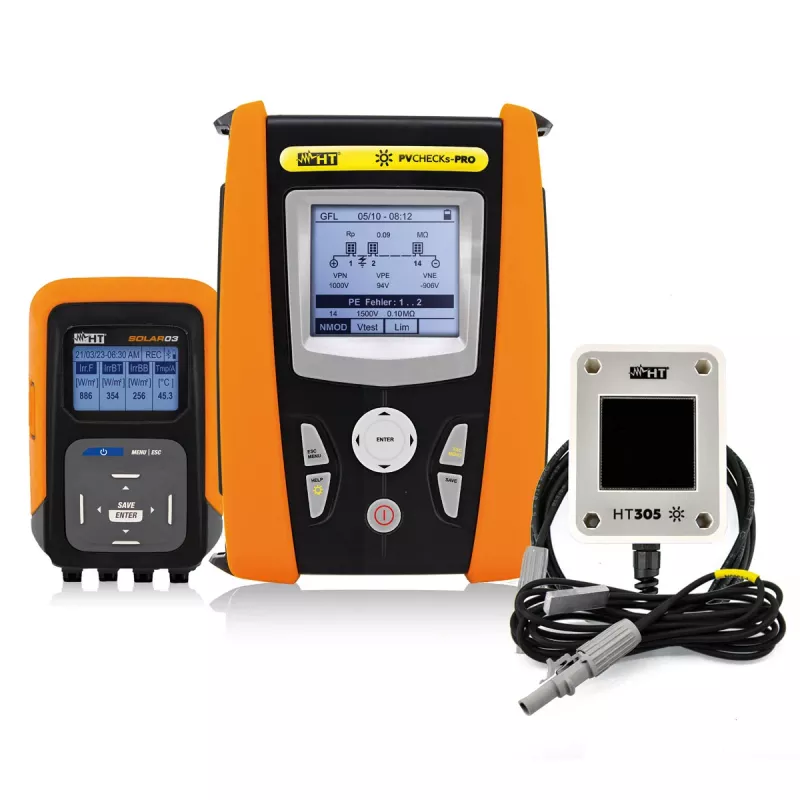

HT INSTRUMENTS PV-CHECKs ProPlus PV testeris ir I-V kreivės braižytuvas 1011410

Kai saulės elektrinės paleidimas ir gedimų paieška telpa viename nešiojamame prietaise, darbas vietoje tampa žymiai spartesnis. HT INSTRUMENTS PV-CHECKs ProPlus sujungia I-V kreivės braižymą, izoliacijos varžos matavimą, RCD testavimą ir elektros saugos patikras – viską, ko reikia norint įsitikinti, kad fotovoltinė sistema veikia taip, kaip projektuota.

Ką tai reiškia kasdienėje veikloje

Montuotojui ar inspektoriui nereikia nešiotis kelių atskirų testerių. Vienu prietaisu atliekate I-V kreivės matavimus iki 1000 V DC ir 15 A DC (su pasirenkamu HT400N spaustuku), tikrinate izoliaciją 50–1000 V DC įtampa, atliekate RCD testus A ir AC tipams, matuojate grandinės varžą. Visa tai – viename korpuse su spalvotu grafiniu ekranu.

Privalumai, kuriuos verta žinoti

• I-V kreivės braižymas iki 1000 V DC ir 15 A DC (su pasirenkamu HT400N spaustuku)
• Izoliacijos testavimo įtampos nuo 50 V iki 1000 V DC
• RCD testavimas A ir AC tipams
• Našumo koeficiento (PR) ir efektyvumo skaičiavimas
• USB ir Wi-Fi ryšys duomenų perdavimui
• Įkraunama Li-ION baterija, apie 1000 matavimų vienu įkrovimu

Techniniai duomenys

• PV atvirosios grandinės įtampa (Voc) maks.: 1000 V DC
• PV trumpojo jungimo srovė (Isc) maks.: 15 A DC (su pasirenkamu HT400N spaustuku)
• Izoliacijos testavimo įtampos: 50 V, 100 V, 250 V, 500 V, 1000 V DC
• Tęstinumo testavimo srovė: >200 mA
• RCD testavimo tipai: A, AC
• Matavimo kategorija: CAT III 300 V, CAT II 1000 V (PV matavimams)
• Ekranas: spalvotas grafinis
• Duomenų registravimas: 999 PV testai, 999 elektros testai
• Ryšys: USB, Wi-Fi
• Maitinimas: įkraunama Li-ION baterija
• Baterijos veikimo laikas: apie 1000 matavimų (RISO)
• Pridedami jutikliai: išorinė apšvitos atskaitos celė (HT304N), išorinis PT1000 temperatūros zondas (HT304N)
• Programinės įrangos suderinamumas: HTANALYSIS (PC programinė įranga), HTCloud (debesų paslauga)
• Našumo koeficiento (PR) skaičiavimas: Taip
• Efektyvumo skaičiavimas: Taip
• Apsaugos klasė: IP40

Kam tinka

Šis prietaisas skirtas saulės elektrinių montuotojams, techninės priežiūros specialistams ir inspektoriams, kuriems reikia tikslaus I-V kreivės braižymo ir išsamaus elektros saugos testavimo viename nešiojamame įrenginyje. Jis pravers tiek paleidžiant naują sistemą, tiek ieškant gedimų esamoje.

Kaip naudoti

Prijunkite prietaisą prie PV grandinės, pasirinkite reikiamą matavimo režimą ir stebėkite rezultatus spalvotame ekrane. I-V kreivės matavimui naudokite HT400N spaustuką (jei reikia didesnėms srovėms). Duomenis išsaugokite vidinėje atmintyje (iki 999 PV testų ir 999 elektros testų) arba perduokite per USB/Wi-Fi į HTANALYSIS programinę įrangą ar HTCloud debesų paslaugą tolimesnei analizei.

Patarimas: prieš pradėdami matavimus įsitikinkite, kad naudojate tinkamą matavimo kategoriją (CAT III 300 V arba CAT II 1000 V) ir visada laikykitės saugos reikalavimų. Reguliariai tikrinkite izoliacijos varžą – tai padeda išvengti netikėtų gedimų.
