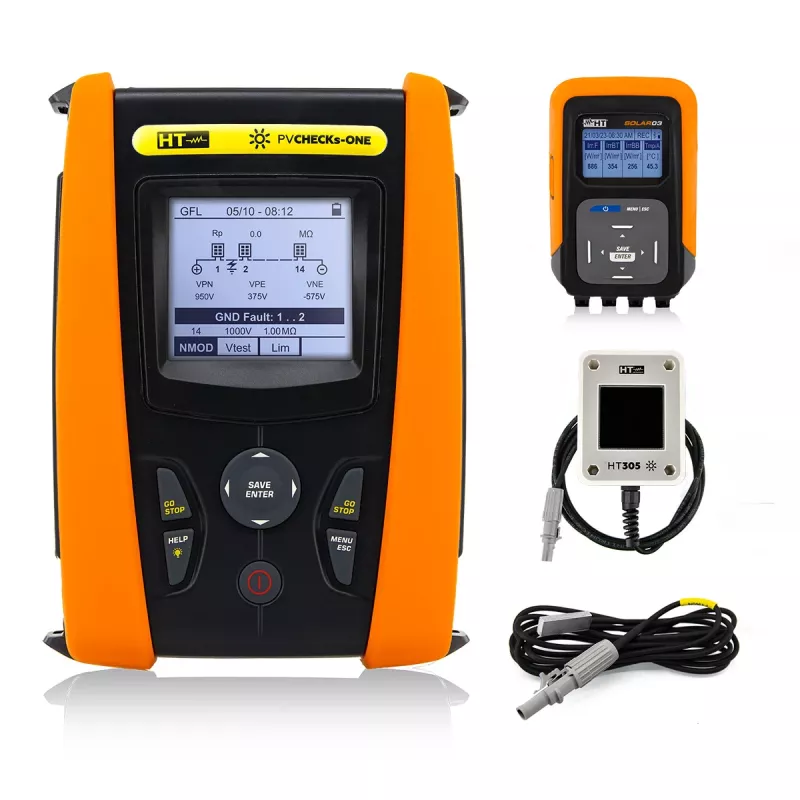

HT INSTRUMENTS PV-CHECKS ONEPLUS fotovoltinių instaliacijų testeris (1011580)

Kai reikia patikrinti saulės elektrinės saugumą ir efektyvumą, rankose laikote prietaisą, kuris atlaiko ir lietų, ir dulkes – HT INSTRUMENTS PV-CHECKS ONEPLUS pasižymi IP67 apsaugos klase, tad tinka tiek lauke, tiek drėgnomis sąlygomis. Šis fotovoltinių instaliacijų testeris suprojektuotas taip, kad atliktumėte visus būtinus matavimus pagal IEC/EN62446 ir VDE 0100/0105 reikalavimus.

Kodėl verta rinktis

• Atlieka esminius PV sistemų saugos ir veikimo patikrinimus: atviros grandinės įtampą (Voc), trumpojo jungimo srovę (Isc), izoliacijos varžą (Riso), apsauginių laidininkų tęstinumą (Rpe) ir poliškumo testą.
• Maksimali atviros grandinės įtampa siekia 1000V DC, o trumpojo jungimo srovė – iki 15A.
• Izoliacijos varžos matavimas atliekamas 250V, 500V ir 1000V DC testavimo įtampomis, diapazonas nuo 0,01 MΩ iki 200 MΩ.
• Tęstinumo testas su 200mA srove ir varžos diapazonu nuo 0,01 Ω iki 99,9 Ω.
• Poliškumo testas padeda užtikrinti, kad nuolatinės srovės laidai prijungti teisingai.
• Galimybė matuoti apšvietą ir temperatūrą su papildomais HT304N ir PT300N jutikliais.
• Vidinė atmintis iki 999 matavimų rezultatų.
• USB ir Bluetooth ryšys duomenų perdavimui.
• LCD ekranas su apšvietimu – rodmenys aiškiai matomi bet kokiomis apšvietimo sąlygomis.
• Įkraunama Li-ION baterija užtikrina ilgą veikimo laiką.
• IP67 apsaugos klasė – atsparus dulkėms ir vandeniui.
• Suderinamas su TOPVIEW kompiuterine programa ir HTANALYSIS mobiliąja aplikacija.

Techninė specifikacija

• Matavimo funkcijos: Voc, Isc, Riso, Rpe, poliškumo testas
• Maksimali atviros grandinės įtampa: 1000V DC
• Maksimali trumpojo jungimo srovė: 15A DC
• Izoliacijos testavimo įtampos: 250V, 500V, 1000V DC
• Izoliacijos varžos diapazonas: 0,01 MΩ – 200 MΩ
• Tęstinumo testo srovė: 200mA
• Tęstinumo varžos diapazonas: 0,01 Ω – 99,9 Ω
• Apšvietos matavimas: taip (su papildomu jutikliu HT304N)
• Temperatūros matavimas: taip (su papildomu jutikliu PT300N)
• Nuolatinės srovės galios matavimas: taip (su papildomais priedais)
• Duomenų registravimas: vidinė atmintis iki 999 matavimų
• Ryšys: USB, Bluetooth
• Ekranas: LCD su apšvietimu
• Maitinimas: įkraunama Li-ION baterija
• Saugos klasė: CAT III 1000V DC, CAT III 300V AC
• Apsaugos klasė: IP67
• Suderinamumas su PC programa: TOPVIEW
• Suderinamumas su mobiliąja aplikacija: HTANALYSIS

Kam tinka

Šis testeris skirtas saulės elektrinių montuotojams, elektrikams ir techninės priežiūros specialistams, kurie atlieka fotovoltinių sistemų paleidimo ir periodinius patikrinimus. Jis pravers tiek dirbant su nedidelėmis namų elektrinėmis, tiek su didesnėmis komercinėmis sistemomis, kur reikia dokumentuoti matavimų rezultatus.

Kaip naudoti

Prijunkite testerį prie saulės modulių ar inverterio grandinės, pasirinkite reikiamą matavimo funkciją ir atlikite testą. Rezultatai išsaugomi vidinėje atmintyje, o vėliau juos galite perkelti į kompiuterį per USB ar Bluetooth ir analizuoti su TOPVIEW ar HTANALYSIS programine įranga. Prieš matavimus įsitikinkite, kad laikotės saugos reikalavimų ir naudojate tinkamas apsaugos priemones.

Patarimas: reguliariai tikrinkite izoliacijos varžą – tai padeda laiku aptikti senstančius kabelius ar drėgmės patekimą į sistemą. O jei norite išsamesnių duomenų apie energijos gamybą, papildomai įsigykite HT304N apšvietos jutiklį ir PT300N temperatūros jutiklį – su jais matavimai bus dar tikslesni.
