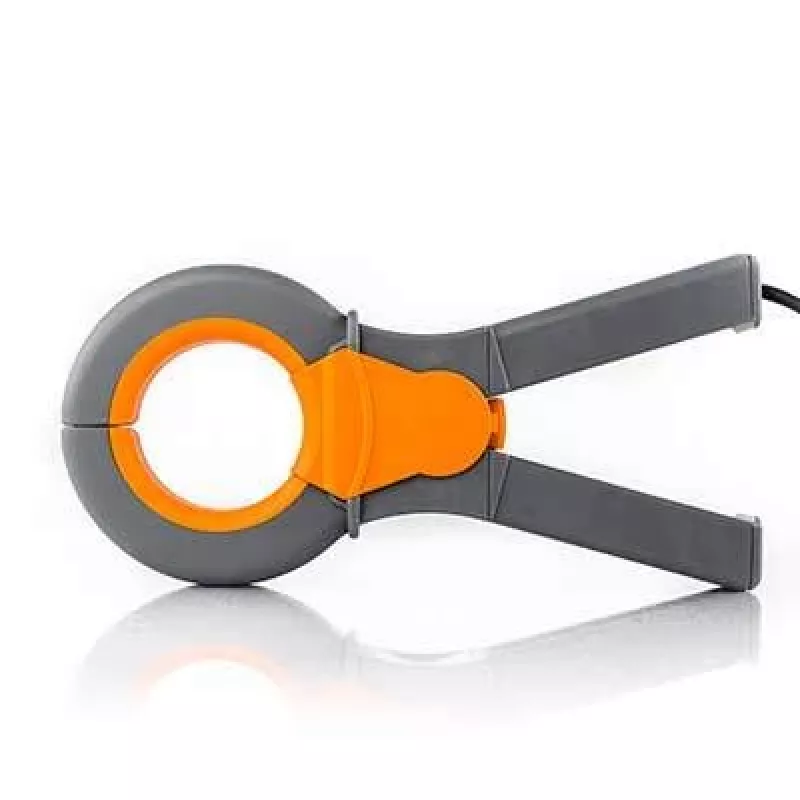

HT Instruments HT96U AC nuotėkio srovės matavimo replės-adapteris, pasirenkami 1A/100A/1000A diapazonai, 1V AC išėjimas, 54mm žandų atidarymas 1003560

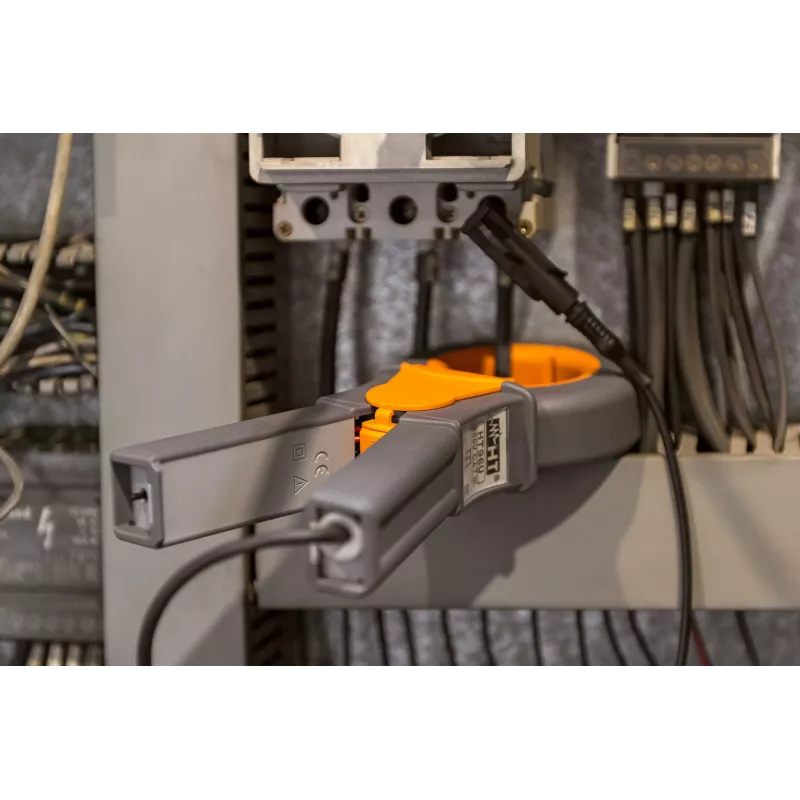

54 mm žandų tarpas – tai, ką pastebėsite pirmiausia. HT Instruments HT96U replės-adapteris sukurtos taip, kad apimtų stambius laidininkus ir leistų matuoti kintamosios srovės nuotėkį bei apkrovos srovę nepertraukiant grandinės. Tai itin patogu elektrikams ir techninės priežiūros specialistams, dirbantiems su skirstomaisiais skydais, varikliais ar ilgais kabelių ruožais, kai kiekviena minutė brangi.

Kodėl verta rinktis HT96U

Šis adapteris paverčia matuojamą srovę į saugų 1 V AC signalą, kurį galima tiesiogiai prijungti prie multimetro ar duomenų registratoriaus. Trys pasirenkami diapazonai – 1 A, 100 A ir 1000 A – leidžia tiksliai matuoti nuo miliamperų iki 1000 A. Dėl pasyvios konstrukcijos nereikia baterijų, tad prietaisas visada paruoštas darbui. 1 V AC išėjimas suderinamas su standartiniais multimetrais ir registratoriais.

Techninės specifikacijos

• Srovės diapazonai: 1 A, 100 A, 1000 A AC, pasirenkami
• Išėjimo signalas: 1 V AC visoje skalėje kiekvienam diapazonui
• Tikslumas: ±(1,0 % rodmens + 5 vnt.) esant 1 A diapazonui; ±(0,5 % rodmens + 5 vnt.) esant 100 A ir 1000 A diapazonams
• Dažnių atsakas: nuo 40 Hz iki 500 Hz
• Maksimalus laidininko skersmuo: 54 mm
• Saugos klasė: CAT III 600V, CAT II 1000V
• Išėjimo jungtis: 4 mm saugos „bananų“ kištukai, 2 m kabelis
• Pasyvus veikimas, nereikia baterijų

Kam tinka

• Nuotėkio srovės testavimui pramoninėse ir gyvenamosiose instaliacijose
• Apkrovos srovės stebėjimui nepertraukiant grandinės
• Duomenų registravimui su suderinamais prietaisais

Kaip naudoti

Prijunkite adapterio 4 mm „bananų“ kištukus prie multimetro ar registratoriaus, nustatykite pageidaujamą diapazoną (1 A, 100 A arba 1000 A) ir užfiksuokite laidininką tarp 54 mm žandų. Rodmenis skaitykite tiesiogiai iš prietaiso – išėjimo įtampa atitinka 1 V AC esant visai skalei. Pavyzdžiui, 1 A diapazone 1 mV atitinka 1 mA, 100 A diapazone 10 mV atitinka 1 A, o 1000 A diapazone 1 mV atitinka 1 A.

Patarimas: prieš matuodami visada įsitikinkite, kad pasirinktas tinkamas diapazonas – neteisingas pasirinkimas gali lemti netikslius rodmenis arba prietaiso apsaugos suveikimą. HT96U yra srovės matavimo replės, o ne savarankiškas matuoklis, todėl joms būtinas prietaisas su AC įtampos įėjimu. Laikydami adapterį, venkite staigių temperatūros pokyčių, kad išvengtumėte kondensato ant žandų.
