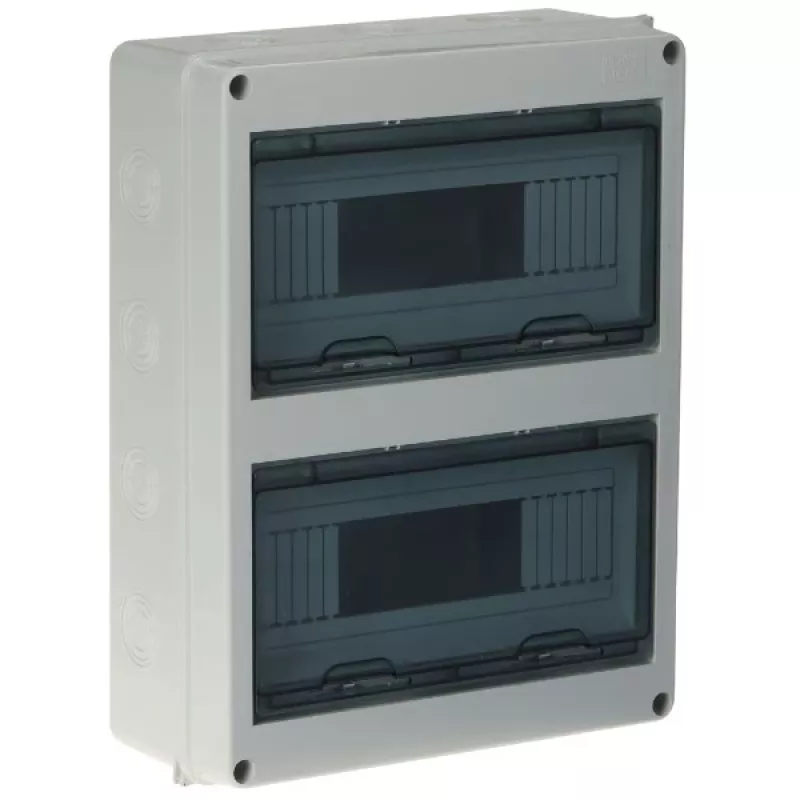

HT-24 paviršinis hermetiškas skirstomasis skydas, 24 moduliai, IP65, pilkas

Ar kada nors teko montuoti elektros įrangą ten, kur dulkės, drėgmė ar purslai kelia grėsmę? HT-24 hermetiškas skirstomasis skydas – tai sprendimas, kuris apsaugo jūsų grandinės pertraukiklius ir diferencialinius jungiklius net atšiauriausiomis sąlygomis. Su IP65 apsauga ir tvirtu korpusu šis skydas užtikrina, kad jūsų elektros instaliacija veiktų patikimai ilgus metus.

Kam jis skirtas?

Šis skydas – idealus pasirinkimas elektrikams, skydų gamintojams ir pastatų prižiūrėtojams, kuriems reikia patvarios paviršinės spintos gyvenamosioms, komercinėms ar lengvosios pramonės patalpoms. Jis ypač tinka ten, kur dulkės, purslai ar fizinis kontaktas kelia pavojų elektros komponentams – pavyzdžiui, dirbtuvėse, garažuose, ūkiniuose pastatuose ar lauko pavėsinėse.

Pagrindiniai privalumai

• 24 modulių talpa, išdėstyta dviejose eilėse po 12 – pakankamai vietos įvairiems DIN bėgio įrenginiams.
• IP65 apsauga nuo dulkių ir vandens srovių – tinka lauko arba drėgnoms zonoms.
• Skaidrios polikarbonato durelės leidžia vizualiai patikrinti įrangą neatidarant skydo.
• IK07 atsparumas smūgiams – atlaiko mechaninius pažeidimus.
• UV spinduliams atsparus ABS korpusas su pilka RAL 7035 spalva – ilgalaikis spalvos stabilumas.
• Komplekte yra du 12 modulių DIN bėgiai ir N+PE gnybtų blokai – greitas ir patogus montavimas.
• Iš anksto pažymėtos angos viršuje ir apačioje palengvina kabelių įvedimą ir išlaiko skydo sandarumą.
• Atitinka PN-EN 62208 ir PN-EN 61439-3 standartus.

Specifikacijos

• Montavimas: paviršinis
• Modulių skaičius: 24
• Eilių skaičius: 2
• Korpuso medžiaga: ABS
• Durelių medžiaga: polikarbonatas (PC), skaidrios
• Spalva: pilka (RAL 7035)
• Apsaugos klasė: IP65
• Atsparumas smūgiams: IK07
• Vardinė izoliacijos įtampa (Ui): 500 V AC
• Vardinė darbinė įtampa (Ue): 230/400 V AC
• Darbinės temperatūros diapazonas: -25°C iki +60°C
• Įkaitusios vielos testas (korpusas): 650°C
• Įkaitusios vielos testas (įtampingųjų dalių atramos): 850°C
• DIN bėgiai: įtraukti (2 x 12 modulių)
• Gnybtų blokai: N+PE įtraukti
• Standartų atitiktis: PN-EN 62208, PN-EN 61439-3
• Kabelių įvedimas: iš anksto pažymėtos angos
• UV atsparumas: taip

Kaip naudoti?

Skydas montuojamas ant sienos paviršiaus – tiesiog pritvirtinkite jį varžtais per korpuso angas. Įdėkite DIN bėgius, užfiksuokite modulinius įrenginius ir prijunkite laidus prie gnybtų. Skaidrios durelės leidžia stebėti įrangos būklę be atidarymo, o iš anksto pažymėtos angos palengvina kabelių įvedimą. Po montavimo užsandarinkite angas tinkamais kabelių įvadais, kad išlaikytumėte IP65 apsaugą.

Patarimas: renkantis kabelių įvadus ar vamzdžių jungtis, įsitikinkite, kad jie atitinka IP65 reikalavimus. Naudokite tinkamas tarpines ir priveržkite pagal gamintojo nurodytą sukimo momentą. Lauko sąlygomis apsvarstykite papildomą apsaugą nuo tiesioginių saulės spindulių, kad prailgintumėte polikarbonato durelių tarnavimo laiką – nors ABS korpusas yra atsparus UV spinduliams.
