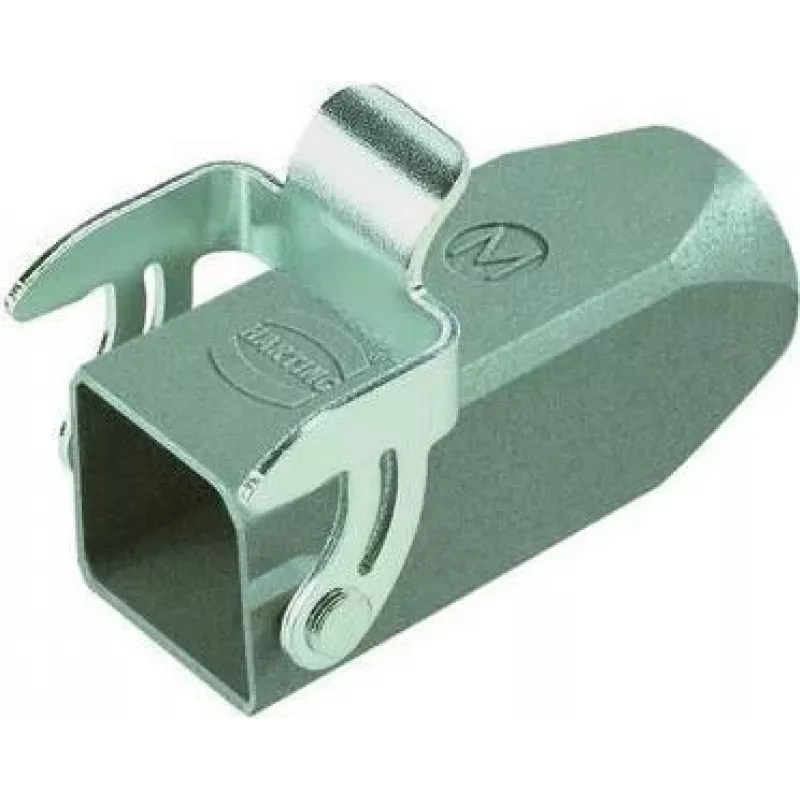

HARTING Han M20 movos korpusas, M20 sriegis, lietas aliuminis, IP65/IP67, pilkai pilkas

Jei jūsų darbas – pramoninės įrangos priežiūra ar automatizavimo sistemų montavimas, žinote, koks svarbus patikimas ryšys ten, kur dulkės, drėgmė ir vibracija yra kasdienybė. Šis HARTING Han M20 movos korpusas sukurtas būtent tokioms sąlygoms – jis sujungia laidus į patvarų, apsaugotą mazgą, kuriuo galite pasikliauti net ekstremaliausioje aplinkoje.

Kam jis skirtas

Šis korpusas – idealus sprendimas inžinieriams ir technikams, dirbantiems su pramonine automatika, staklėmis, transporto sistemomis ar energetikos įranga. Jis puikiai tinka ten, kur reikia sujungti kabelius tarpusavyje (cable-to-cable) be skydo ar dėžutės, o aplinka reikalauja aukšto apsaugos lygio. Jei montuojate Han M20 įdėklus ir norite, kad jungtis būtų ne tik tvirta, bet ir atspari vandeniui bei dulkėms – šis korpusas kaip tik jums.

Pagrindiniai privalumai

• Patvarus lietas aliuminis su milteliniu dažymu – atsparus korozijai ir mechaniniams pažeidimams.
• IP65/IP67 apsauga – korpusas apsaugo nuo dulkių ir laikino panardinimo į vandenį, todėl tinka net drėgnoms ar lauko sąlygoms.
• Platus darbinės temperatūros diapazonas nuo -40 iki +125 °C – veikia patikimai tiek šaltyje, tiek karštyje.
• Sraigtinis fiksavimas – užtikrina tvirtą ir atsparų vibracijai sujungimą be specialių įrankių.
• Suderinamas su Han M20 įdėklais – suteikia lankstumo renkantis kontaktų konfigūraciją pagal jūsų poreikius.

Svarbiausios specifikacijos

• Serija: Han M20
• Korpuso tipas: movos korpusas (coupling housing)
• Kabelio įvado sriegis: M20 x 1,5
• Kabelio įvadų skaičius: 1
• Fiksavimo mechanizmas: sraigtinis
• Korpuso medžiaga: lietas aliuminis
• Paviršiaus apdaila: miltelinis dažymas
• Spalva: pilkai pilka (RAL 7037)
• Apsaugos klasė: IP65 / IP67
• Darbinės temperatūros diapazonas: -40 iki +125 °C
• Tarpinės medžiaga: NBR (nitrilo butadieno kaučiukas)
• Montavimo tipas: laisvai kabantis (kabelis prie kabelio)
• Atitinka RoHS: taip

Kaip naudoti

Korpusas montuojamas labai paprastai: įstatykite Han M20 įdėklą į korpusą, įkiškite kabelį per M20 x 1,5 srieginę angą (rekomenduojame naudoti tinkamą kabelio glandą), tada užsukite fiksavimo mechanizmą. Nereikia jokių specialių įrankių – tik šiek tiek jėgos, kad užtikrintumėte sandarumą. Dėl laisvai kabančio dizaino korpusą galite naudoti ten, kur nėra galimybės montuoti į skydą – pavyzdžiui, tarp dviejų mašinų ar jutiklių linijų.

Patarimas: Prieš montuodami įsitikinkite, kad tarpinė yra švari ir nepažeista – tai užtikrins ilgalaikį IP65/IP67 sandarumą. Taip pat rinkitės tinkamo dydžio kabelio glandą, kad ji puikiai derėtų su M20 sriegiu ir neperkrautumėte sriegio.
