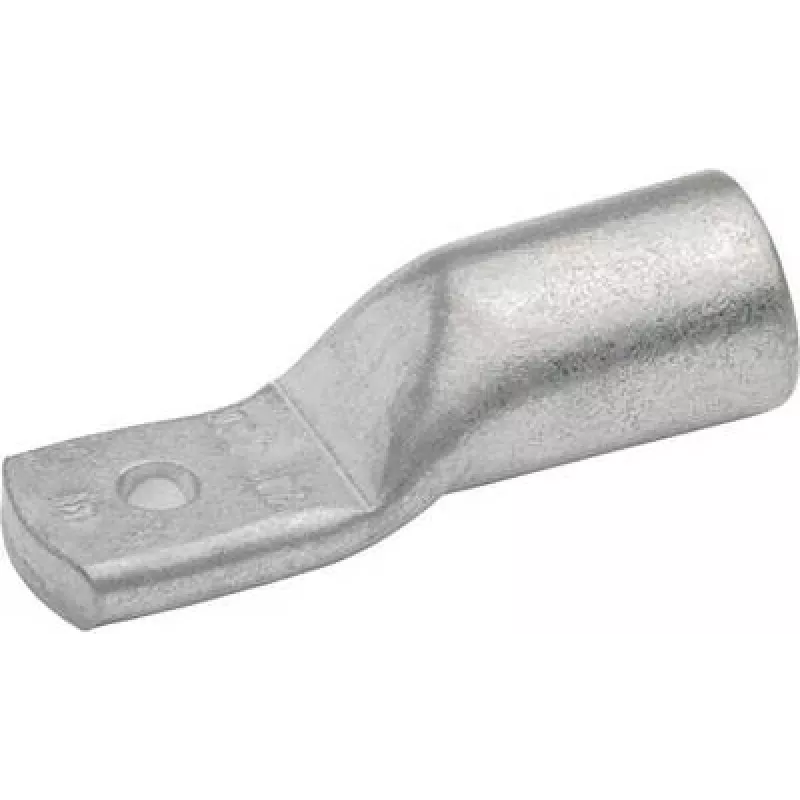

Klauke 7SG10 vamzdinė kabelio antgalis 70 mm² M10 (7SG10)

70 mm² varinis kabelis reikalauja tvirto ir ilgaamžio sujungimo. Klauke 7SG10 vamzdinė kabelio antgalis su M10 varžto anga yra būtent tam sukurta: elektrolitinis varis, alavuotas paviršius ir DIN 46235 atitiktis užtikrina patikimą presuojamą jungtį net ir sudėtingomis sąlygomis.

Kodėl verta rinktis

Šis antgalis pasižymi puikiu laidumu ir atsparumu korozijai dėl alavimo. Vamzdinė konstrukcija leidžia atlikti tolygų presavimą, kuris sumažina kontaktinę varžą ir padidina mechaninį stiprumą. Patikros angelė leidžia vizualiai įsitikinti, ar laidas tinkamai įkištas, taip sumažinant montavimo klaidų tikimybę. Dėl DIN 46235 standarto laikymosi užtikrinami tikslūs matmenys ir patikimas veikimas.

Kam tinka

• Pramoninėms elektros instaliacijoms
• Skirstomųjų įrenginių ir valdymo skydų montavimui
• Mašinų ir įrenginių prijungimams
• Elektros energijos paskirstymo sistemoms

Pagrindinės specifikacijos

• Kabelio skerspjūvis: 70 mm²
• Varžto angos diametras: M10 (10 mm)
• Medžiaga: elektrolitinis varis (E-Cu)
• Paviršiaus apdorojimas: alavuotas
• Sujungimo būdas: presavimas
• Standartas: DIN 46235
• Laidininko suderinamumas: varis, suvytas (smulkiai ir daugiasluoksnis)
• Vamzdelio konstrukcija: standartinė, vamzdinė
• Patikros angelė: yra
• Darbinė temperatūra: -50 °C iki +150 °C
• Maksimali įtampa: 1000 V (AC/DC)
• Bendras ilgis: 55 mm
• Delno plotis: 22 mm
• Vamzdelio išorinis diametras: 14,5 mm
• Vamzdelio vidinis diametras: 11,5 mm
• Delno storis: 3,5 mm

Naudojimo patarimai

Kad pasiektumėte geriausią rezultatą, naudokite tinkamą presavimo įrankį, skirtą 70 mm² variniams antgaliams. Antgalis tinka smulkiai ir daugiasluoksnei varinei vielai. Platus darbinės temperatūros diapazonas leidžia naudoti tiek viduje, tiek lauke, jei užtikrinama tinkama aplinkos apsauga.

Patarimas: prieš presuodami nuvalykite laidą ir įsitikinkite, kad jis pilnai įkištas iki patikros angelės. Naudokite tik tam skirtus presavimo įrankius, kad būtų užtikrintas patikimas kontaktas.
