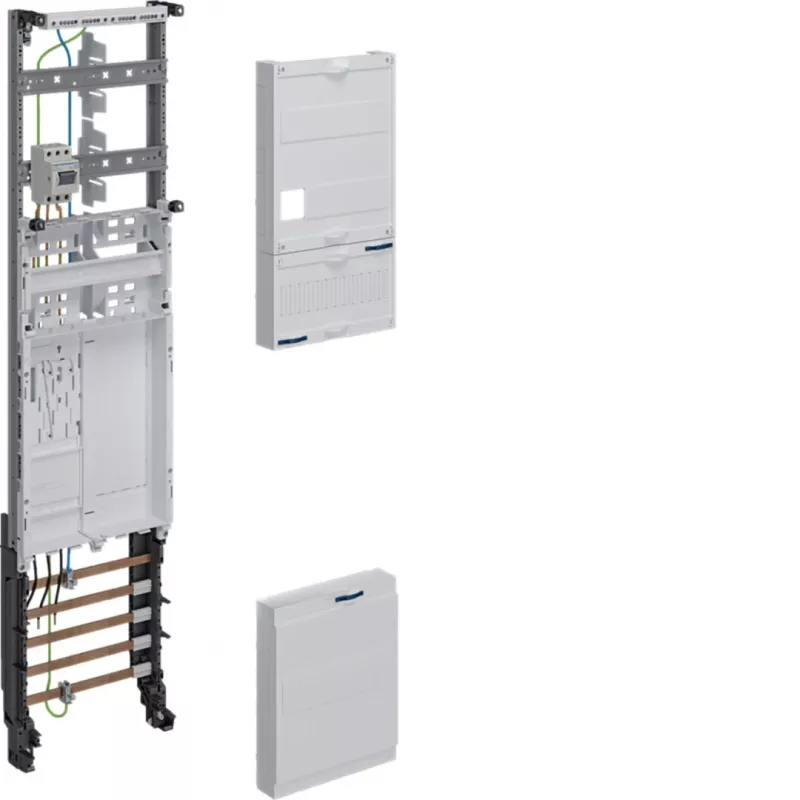

HAGER ZH3EF17T komplektinis skaitiklių laukas BKE-I 1 vietos 10mm² su atjungimo funkcija

Elektros skydo montavimas dar niekada nebuvo toks paprastas – kai skaitiklio laukas jau paruoštas ir sujungtas gamykloje, jums belieka jį įmontuoti. HAGER ZH3EF17T sujungia skaitiklio tvirtinimo bloką, atjungimo funkciją ir išankstinius laidus viename kompaktiškame sprendime, skirtame vienai skaitiklio vietai.

Kodėl verta rinktis

Šis komplektinis skaitiklių laukas taupo brangų elektriko laiką: nereikia atskirai rinkti komponentų ar sujungti laidų. 5 polių šynų sistema užtikrina patikimą energijos paskirstymą, o 10 mm² pagrindinio laidininko skerspjūvis atlaiko didesnes apkrovas. Integruota atjungimo funkcija leidžia saugiai atjungti maitinimą techninės priežiūros ar remonto metu.

Kam tinka

• Gyvenamųjų namų elektros instaliacijai
• Komercinių objektų elektros instaliacijai
• Skaitiklių spintoms ir paskirstymo skydams

Pagrindinės specifikacijos

• Skaitiklių vietų skaičius: 1
• Skaitiklio tvirtinimo tipas: BKE-I
• Pagrindinio laidininko skerspjūvis: 10 mm²
• Nominali srovė: 63 A
• Nominali įtampa: 230/400 V AC
• Šynų sistema: 5 polių
• Paskirstymo vienetų skaičius (PLE): 7
• Paskirstymo eilių skaičius: 1
• Medžiaga: plieno lakštas, plastikas
• Pagrindinio PE/N gnybto skerspjūvis: 16 mm²

Kaip naudoti

Laukas montuojamas į skaitiklių spintą ar paskirstymo skydą. Išankstiniai laidai ir BKE-I tvirtinimas leidžia greitai prijungti skaitiklį bei atjungimo funkciją. Prieš darbus visada įsitikinkite, kad maitinimas atjungtas, o montavimą patikėkite kvalifikuotam elektrikui.

Patarimas: prieš montuodami patikrinkite, ar skydo matmenys atitinka DIN VDE 0603-1 ir DIN 43870-1 reikalavimus – taip išvengsite netikėtumų. Jei planuojate daugiau skaitiklių, rinkitės atitinkamo dydžio lauką iš anksto.
