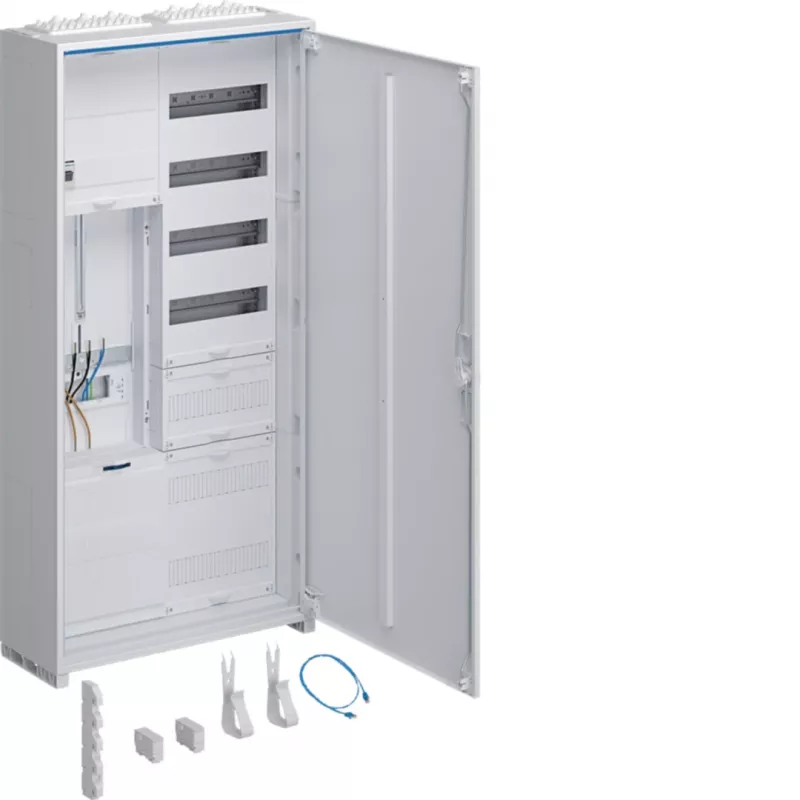

Hager universZ komplektinis skaitiklių spintelė ZB323Q15ENT, 3 taškų, 1 apskaitos laukas, APZ, Rfz, 1100x550x205 mm, balta

Kai name statote tris fazes ir vieną apskaitos tašką, nereikia sukti galvos dėl atskirų dalių – ši Hager universZ spintelė jau paruošta montuoti. Joje sujungta visa, ko reikia: apskaitos laukas, APZ ir Rfz zonos, o dar likę vietos automatiniams jungikliams.

Kam skirta

Elektrikams ir skydinių montuotojams, kuriems reikia vieno komplektinio sprendimo trifazei įvadinei linijai su vienu skaitikliu. Spintelė skirta montuoti ant sienos arba dalinai įleidžiamai sausose vidaus patalpose. Ji atitinka DIN VDE 0603-1 ir VDE-AR-N 4100 reikalavimus, todėl tinka tiek gyvenamiesiems, tiek komerciniams pastatams.

Kodėl verta rinktis

• Viename korpuse – 3 taškų apskaitos laukas, APZ ir Rfz zonos.
• Trys platinimo eilės po 12 modulių (iš viso 36 moduliai) automatiniams jungikliams ir kitiems įtaisams.
• 5 polių šynų sistema, skirta iki 63 A srovei.
• Plieno skardos korpusas su nepermatomomis durelėmis, baltos spalvos RAL 9010.
• Iš anksto išmuštos kabelių įvadų angos viršuje, apačioje ir šonuose.
• Apsaugos klasė IP44 ir IK07 – atspari dulkėms ir vandens purslams.

Techniniai duomenys

• Serija: universZ
• Gaminio tipas: komplektinė skaitiklių spintelė
• Apskaitos laukų skaičius: 1
• Fazių skaičius: 3
• APZ: integruota
• Rfz: integruota
• Montavimo būdas: ant sienos / dalinai įleidžiama
• Medžiaga: plieno skarda
• Apsaugos klasė: IP44
• Smūgio atsparumas: IK07
• Platinimo eilės: 3
• Modulių vienoje eilėje: 12
• Bendras modulių skaičius: 36
• Durelių tipas: nepermatomos plieninės durelės
• Nominali įtampa: 230/400 V AC
• Nominali srovė (šynoms): 63 A
• Spalva: RAL 9010 (balta)
• Standartai: DIN VDE 0603-1, VDE-AR-N 4100
• Kabelių įvadas: viršus, apačia, šonas (iš anksto išmuštos angos)
• Šynų sistema: 5 polių
• Matmenys (A x P x G): 1100 x 550 x 205 mm

Kaip naudoti

Spintelė montuojama ant sienos arba dalinai įleidžiama į sieną. Įvadinis kabelis įvedamas per iš anksto išmuštas angas, prijungiamas prie 5 polių šynų, sumontuojamas skaitiklis ir automatiniai jungikliai. Visos trys eilės leidžia patogiai paskirstyti grandines.

Patarimas: prieš montuodami būtinai pasitikslinkite vietos elektros tiekėjo reikalavimus dėl skaitiklių spintelių vietos ir plombavimo tvarkos. Ši spintelė skirta naudoti tik sausose vidaus patalpose – jei reikia lauke ar drėgnoje aplinkoje, rinkitės Hager atsparių oro sąlygoms spintelių seriją.
