HAGER universZ 1-Zp.-PV skaitiklių skydo surinkimo paketas ZY01PV

Kai reikia įrengti saulės elektrinės apskaitos mazgą Hager universZ skaitiklių spintoje, tenka sukti galvą, kokius automatinius jungiklius, pagrindinį jungiklį ir viršįtampių apsaugą parinkti. HAGER ZY01PV surinkimo paketas išsprendžia šią problemą – jame jau yra visi reikalingi komponentai vienai skaitiklio vietai, suderinti tarpusavyje ir atitinkantys VDE-AR-N 4100 reikalavimus.

Kodėl verta rinktis šį paketą

• Sutaupo laiko: nereikia atskirai ieškoti ir derinti pagrindinio jungiklio, viršįtampių apsaugos ir saulės elektrinės išėjimo automatinio jungiklio.

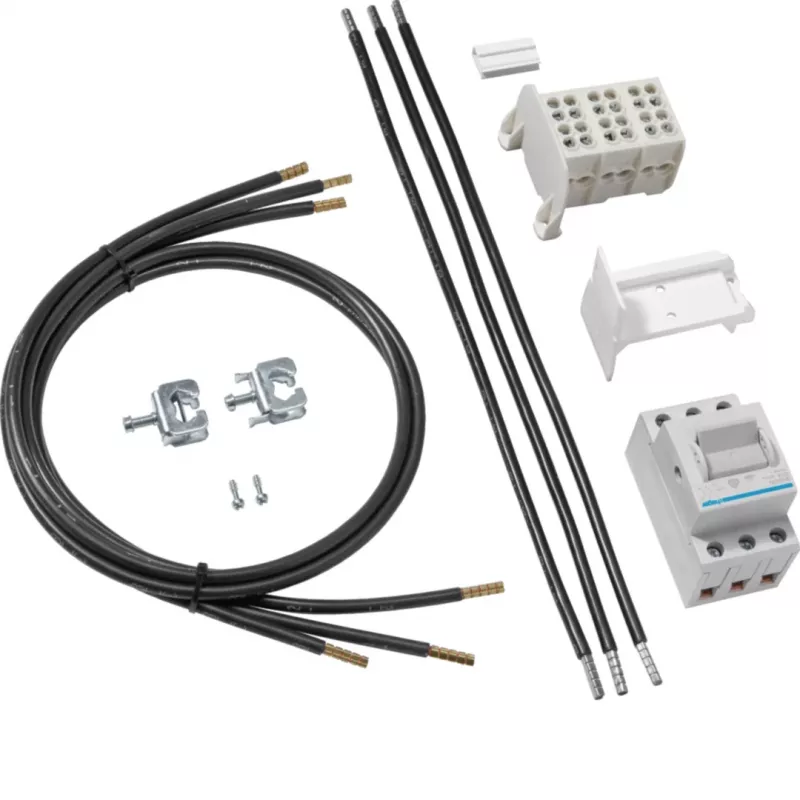

• Užtikrina saugumą: komplekte yra 3 polių 63 A pagrindinis jungiklis, 2 tipo 3+N polių viršįtampių apsaugos įtaisas (SPD) ir 3 polių 25 A automatinis jungiklis PV išėjimui.
• Universalus suderinamumas: visi komponentai skirti Hager universZ skaitiklių spintoms, montuojami užsegant arba prisukant.
• Atitinka standartus: DIN VDE 0603-1 ir VDE-AR-N 4100, todėl tinka oficialiai PV apskaitai.

Techniniai duomenys

• Gaminio tipas: skaitiklių skydo surinkimo paketas
• Paskirtis: fotovoltinės (PV) energijos apskaita
• Suderinamumas: Hager universZ skaitiklių spintos
• Skaitiklio pozicijų skaičius: 1
• Vardinė srovė (pagrindinė grandinė): 63 A
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50 Hz
• Pagrindinis jungiklis: 3 polių, 63 A
• Viršįtampių apsauga: 2 tipo, 3+N polių
• Automatinis jungiklis (PV išėjimas): 3 polių, 25 A
• Šynų sistema: 5 polių (L1, L2, L3, N, PE)
• Jungtys: varžtinės
• Apsaugos laipsnis (komponentų): IP20
• Medžiaga: mišri (plastikas, metalas)
• Montavimas: užsegama / prisukama universZ sistemai

Kam tinka

Šis paketas skirtas elektrikams ir skydų surinkėjams, kurie įrenginėja Hager universZ skaitiklių spintą namų ar komercinei saulės elektrinei. Jis pravers tiek naujai statant, tiek modernizuojant esamą spintą, kai reikia įrengti PV apskaitos mazgą. Tinka naudoti patalpose, tinkamame korpuse.

Kaip naudoti

Paketą montuokite tik kvalifikuotas elektrikas. Komponentai tvirtinami prie universZ sistemos bėgelių. Prijunkite pagrindinį jungiklį prie tiekimo linijos, sumontuokite viršįtampių apsaugą ir PV išėjimo automatinį jungiklį, sujunkite 5 polių šynomis. Būtinai laikykitės vietinių elektros įrengimo taisyklių ir gamintojo instrukcijų.

Patarimas: prieš montuodami įsitikinkite, kad spinta atitinka universZ seriją. Jei planuojate didesnę saulės elektrinę, apsvarstykite galimybę įsigyti papildomų paketų kitoms skaitiklių pozicijoms. Visada atjunkite maitinimą prieš pradėdami darbus.
