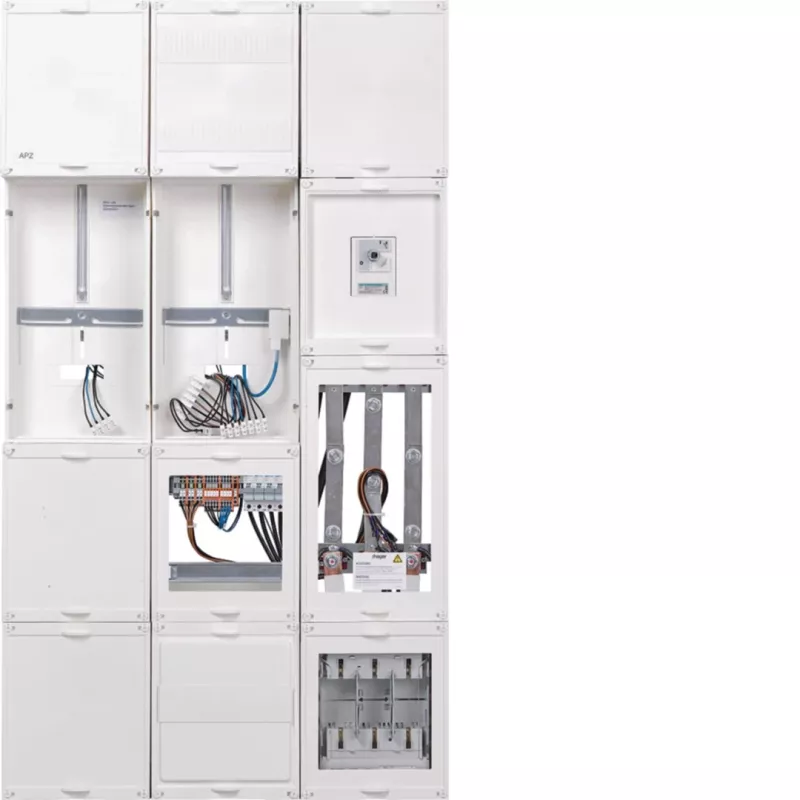

Hager UF53WBW20 universalus transformatorių/skaičiavimo laukas su APZ ir TSG, 250A, 5 polių

Kai reikia sujungti srovės transformatorius, apskaitos ir ryšio įrangą viename sertifikuotame korpuse, Hager UF53WBW20 universalus transformatorių/skaičiavimo laukas tampa idealiu sprendimu. Jis sujungia skaitiklio vietą, APZ lauką ir TSG lauką viename įrenginyje, skirtame montuoti spintose.

Kam skirtas

Šis produktas skirtas elektrikams ir skydų montuotojams, kuriems reikia standartizuoto, paruošto montuoti sprendimo apskaitos ir transformatorių reikmėms gyvenamuosiuose ar komerciniuose pastatuose. Jis tinka tiek eHZ, tiek įprastiems skaitikliams, todėl yra universalus įvairiems komunalinių paslaugų reikalavimams.

Pagrindinės savybės

• Universali skaitiklio vieta eHZ ir įprastiems skaitikliams
• Integruotas APZ laukas ryšio įrangai prijungti
• Integruotas TSG laukas tarifų perjungimo įrenginiams
• Vardinė srovė iki 250 A
• 5 polių šynų sistema (3L+N+PE)
• Universalus N gnybtas lanksčiam neutralės prijungimui
• Plieno skardos ir plastiko konstrukcija užtikrina ilgaamžiškumą
• Atitinka DIN VDE 0603-1 ir DIN 43870-1 standartus

Specifikacijos

• Produkto tipas: Transformatorių/skaičiavimo laukas
• Skaitiklių vietų skaičius: 1
• Skaitiklio vietos tipas: Universali (eHZ ir įprastinė)
• APZ laukas integruotas: Taip
• TSG laukas integruotas: Taip
• Transformatoriaus tipas: Srovės transformatoriams
• Vardinė srovė (maks.): 250 A
• Šynų sistema: 5 polių (3L+N+PE)
• Prijungimo tipas: Varžtiniai gnybtai
• Montavimo tipas: Montavimas spintoje
• Eilių skaičius: 5
• Nominalus plotis: 250 mm
• Nominalus aukštis: 900 mm
• Neutralės laidas: Universalus N gnybtas
• Apsaugos klasė (įrengta): IP2XC
• Medžiaga: Plieno skarda / plastikas
• Standartai: DIN VDE 0603-1, DIN 43870-1
• Fazės: 3 fazių
• Tinklo tipas: TN-S, TT

Patarimai

Įsitikinkite, kad spintos gylis yra pakankamas šio įrenginio 250 mm pločiui ir 900 mm aukščiui. Patikrinkite, ar tinklo tipas (TN-S arba TT) atitinka jūsų instaliaciją. Universalus N gnybtas palengvina neutralių laidų prijungimą įvairiose konfigūracijose.
