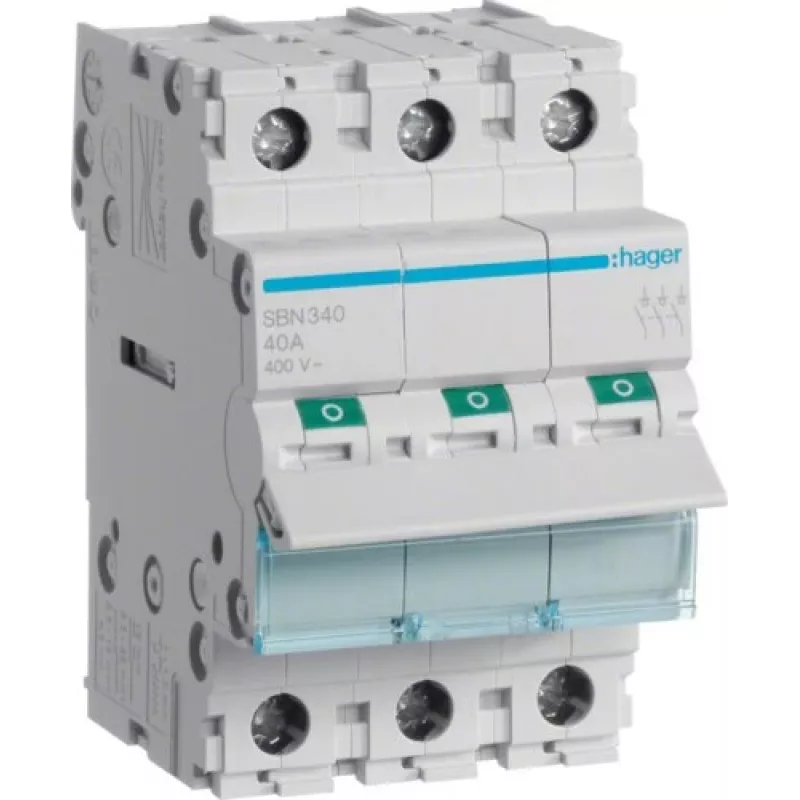

Hager SBN340 3 polių 40A apkrovos pertraukiklis, 3 modulių DIN bėgių montavimas

Kai reikia saugiai atjungti trifazę grandinę prieš atliekant techninę priežiūrą, Hager SBN340 apkrovos pertraukiklis tampa patikimu sprendimu. Jo 3 polių perjungimas ir 40 A vardinė srovė leidžia valdyti mišrias varžines ir indukcines apkrovas, o AC-22A naudojimo kategorija užtikrina, kad įrenginys atlaikys kasdienį darbą skirstomuosiuose skyduose.

Kodėl verta rinktis

• 3 polių perjungimas trifazėms grandinėms
• 40 A vardinė srovė, 400 V AC įtampa
• Kompaktiškas 3 modulių plotis (52,5 mm) DIN bėgių montavimui
• Sraigtiniai gnybtai priima standžius laidininkus iki 25 mm² ir lanksčius iki 16 mm²
• Didelis mechaninis ilgaamžiškumas: 10 000 operacijų
• Atitinka IEC/EN 60947-3 standartą

Kasdienė nauda

Sumontuotas ant standartinio 35 mm DIN bėgio, SBN340 užtikrina aiškų matomą kontaktų atskyrimą, būtiną saugiai techninei priežiūrai. IP20 apsauga priekyje ir IP40 gnybtų apsauga apsaugo nuo atsitiktinio prisilietimo, tačiau leidžia lengvai prijungti laidus. Pertraukiklis patikimai veikia nuo -20 °C iki 50 °C temperatūroje, o 6 kV impulsinė atsparumo įtampa apsaugo nuo trumpalaikių viršįtampių.

Techninė specifikacija

• Prekės ženklas: Hager
• Modelis: SBN340
• MPN: SBN340
• EAN: 3250615510181
• Produkto tipas: apkrovos pertraukiklis
• Polių skaičius: 3
• Vardinė srovė (In): 40 A
• Vardinė įtampa (Ue): 400 V AC
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinis dažnis: 50/60 Hz
• Naudojimo kategorija: AC-22A
• Modulių plotis: 3 moduliai (52,5 mm)
• Montavimo tipas: DIN bėgis
• Gnybtų tipas: sraigtiniai gnybtai
• Gnybtų talpa standiems laidininkams: 1,5 - 25 mm²
• Gnybtų talpa lankstiems laidininkams: 1,5 - 16 mm²
• Apsaugos laipsnis: IP20 (priekis), IP40 (gnybtai)
• Darbinė temperatūra: -20 iki 50 °C
• Sandėliavimo temperatūra: -40 iki 80 °C
• Standartas: IEC/EN 60947-3
• Mechaninis ilgaamžiškumas: 10 000 ciklų
• Elektrinis ilgaamžiškumas: 1 500 ciklų
• Matmenys (P x A x G): 52,5 x 83 x 68 mm

Kam tinka

Šis pertraukiklis idealiai tinka elektrikams ir skydų gamintojams, kuriems reikia patikimo, vietą taupančio atskyrimo sprendimo, atitinkančio griežtus saugos reikalavimus. Jis puikiai tiks komerciniuose ir pramoniniuose skirstomuosiuose skyduose, kur svarbus ilgaamžiškumas ir paprastas montavimas.

Kaip naudoti

Montuokite ant standartinio 35 mm DIN bėgio. Prijunkite laidus prie sraigtinių gnybtų, užtikrindami, kad standūs laidininkai neviršytų 25 mm², o lankstūs – 16 mm². Prieš atlikdami bet kokius darbus, įsitikinkite, kad pertraukiklis yra išjungtoje padėtyje ir kontaktai matomai atskirti.

Patarimas: reguliariai tikrinkite, ar gnybtai tvirtai priveržti, ir bent kartą per metus atlikite mechaninį perjungimo testą, kad užtikrintumėte ilgaamžiškumą ir saugumą.
