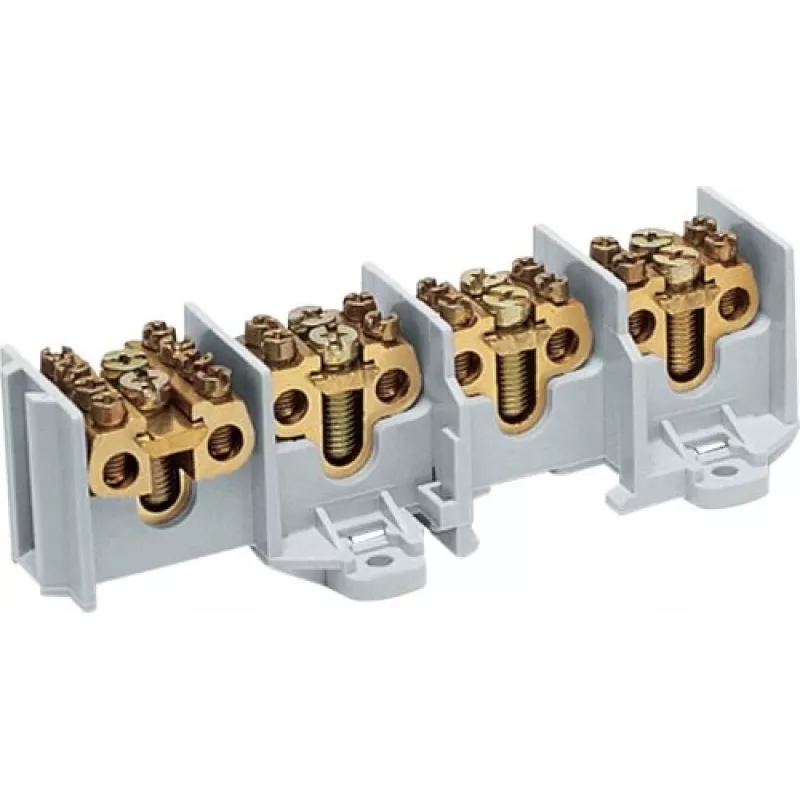

Hager pagrindinės linijos atšakos gnybtų blokas 4x35/4PEN-Abg. K65A (K65A)

Kai reikia paskirstyti maitinimą nuo pagrindinės linijos į kelias atšakas, patikimos ir saugios jungtys yra būtinos. Hager K65A pagrindinės linijos atšakos gnybtų blokas užtikrina tvarkingą ir saugų 4 laidų (3P + PEN) grandinių iki 65 A atšakojimą. Jis leidžia atšakoti po keturis išėjimus kiekvienai fazei ir vieną PEN, supaprastindamas montavimą skirstomuosiuose skyduose.

Kam skirtas

Elektrikams ir skydų montuotojams, kuriems reikia kompaktiško, ant DIN bėgelio montuojamo gnybtų bloko pagrindinės linijos paskirstymui gyvenamuosiuose ar komerciniuose elektros įrenginiuose.

Pagrindinės savybės

• Nominali srovė 65 A, nominali įtampa 400 V AC.
• Pagrindinio laidininko skerspjūvis: 6–35 mm² (standus arba lankstus).
• Atšakos laidininko skerspjūvis: 1,5–16 mm² fazėms, 6–35 mm² PEN.
• Keturi atšakos išėjimai kiekvienai fazei, vienas atšakos išėjimas PEN.
• Jungtis su varžtais, montavimas ant DIN bėgelio (TS35) arba varžtais.
• Be halogenų poliamido korpusas, pilkos spalvos, IP20 apsauga.

Specifikacijos

• Produkto tipas: Pagrindinės linijos atšakos gnybtų blokas
• Polių skaičius: 4 (3P + PEN)
• Nominali srovė (In): 65 A
• Nominali įtampa (Un): 400 V AC
• Pagrindinio laidininko skerspjūvis (standus): 6 - 35 mm²
• Pagrindinio laidininko skerspjūvis (lankstus): 6 - 35 mm²
• Atšakos laidininko skerspjūvis (fazė, standus): 1,5 - 16 mm²
• Atšakos laidininko skerspjūvis (fazė, lankstus): 1,5 - 16 mm²
• Atšakos laidininko skerspjūvis (PEN, standus): 6 - 35 mm²
• Atšakos laidininko skerspjūvis (PEN, lankstus): 6 - 35 mm²
• Atšakos išėjimų skaičius kiekvienai fazei: 4
• Atšakos išėjimų skaičius PEN: 1
• Montavimo tipas: DIN bėgelis (TS35) / montavimas varžtais
• Jungties tipas: Gnybtai su varžtais
• Korpuso medžiaga: Poliamidas (PA), be halogenų
• Spalva: Pilka
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +40 °C
• Standartai: IEC/EN 60947-7-1

Patarimai

Įsitikinkite, kad laidininkai tinkamai nuimti ir priveržti pagal gamintojo specifikacijas. Montuokite ant standartinio 35 mm DIN bėgelio, kad užtikrintumėte saugų įrengimą. Naudokite tinkamas įvores lankstiems laidininkams, kad išlaikytumėte patikimas jungtis.
