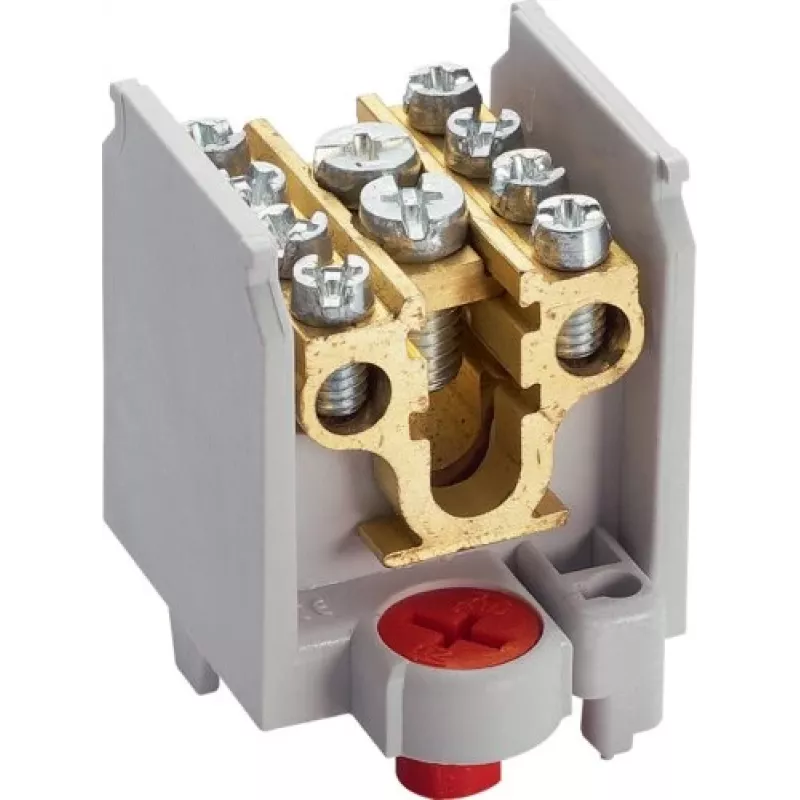

Hager Main Line Branch Terminal Block K65 1x35/4MP

Kai reikia paskirstyti maitinimą nuo pagrindinės linijos kelioms atšakoms, dažnai tenka naudoti kelis gnybtų blokus ir sudėtingą laidų jungimą. Hager K65 pagrindinės linijos atšakų gnybtų blokas tai išsprendžia vienu kompaktišku tašku, leidžiančiu prijungti vieną pagrindinį laidininką ir keturis atšakinius, taip supaprastinant montavimą ir sumažinant spintos netvarką.

Kam skirtas

Šis gnybtų blokas skirtas elektrikams ir skydų montuotojams, kuriems reikia paskirstyti maitinimą nuo pagrindinės linijos kelioms atšakinėms grandinėms skirstomuosiuose skydeliuose, valdymo spintose ar pramoninėse instaliacijose. Jis tinka naudoti žemos įtampos maitinimo paskirstymo sistemose, kur reikalingi patikimi ir nereikalaujantys priežiūros sujungimai.

Pagrindinės savybės

• 1 poliaus pagrindinės linijos atšakų gnybtų blokas
• Pagrindinio įvado laidininko skerspjūvis: 1 x 35 mm² (standus/lankstus)
• Atšakų išvadų laidininkų skerspjūvis: 4 x 16 mm² (standus/lankstus)
• Sraigtinė gnybtų jungtis
• Montavimas ant 35 mm DIN bėgelio arba varžtais
• Korpuso medžiaga: poliamidas (PA), pilka
• Laidininko medžiaga: žalvaris, alavuotas

Specifikacijos

• Nominali darbinė įtampa: 690 V AC
• Nominali izoliacijos įtampa: 1000 V
• Nominali impulsinė atsparumo įtampa: 8 kV
• Nominali srovė (pagrindinis įvadas): 125 A
• Nominali srovė (atšakų išvadas): 57 A
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki +70 °C
• Degumo klasė: UL94-V0

Patarimai

Įsitikinkite, kad laidininkų skerspjūviai atitinka nurodytus diapazonus, ir kad gnybtų blokas būtų sumontuotas gaubte, užtikrinančiame tinkamą apsaugą nuo tiesioginio kontakto. Priveržkite varžtus rekomenduojamu sukimo momentu, kad užtikrintumėte patikimą sujungimą.
