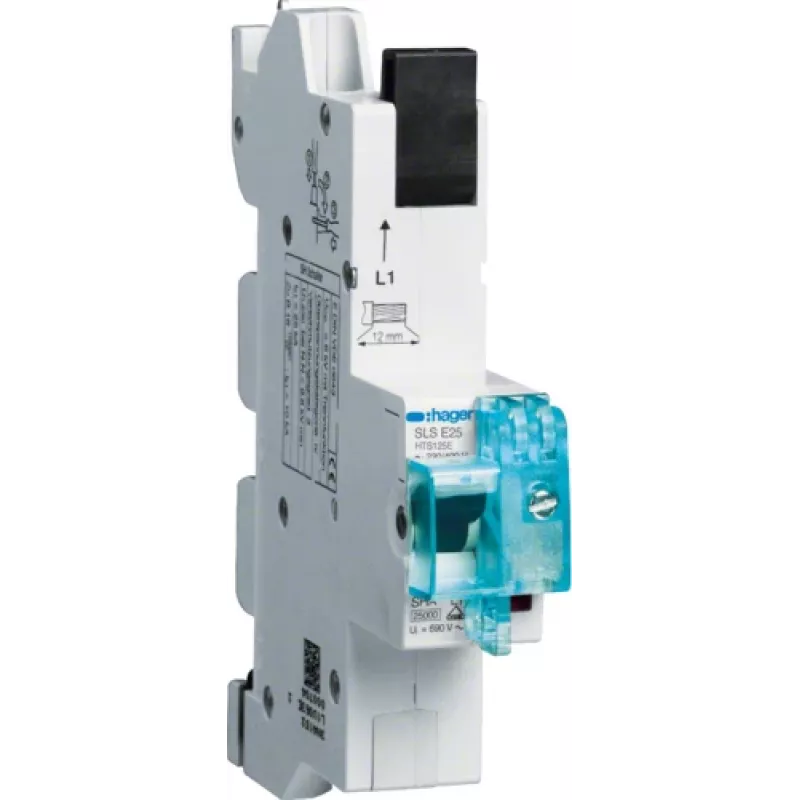

Hager HTS125E vienpolis apkrovos atjungiklis 25A 230/400V DIN bėgiui

Kai elektros skydelyje reikia patikimai ir greitai atjungti vieną grandinę, Hager HTS125E tampa rankiniu valdymu patogiu sprendimu. Šis vienpolis apkrovos atjungiklis skirtas naudoti buitinėse ir nedidelėse komercinėse sistemose, kur svarbus saugumas ir vietos taupymas.

Kodėl verta rinktis

• Talpa iki 25 A ir 230/400 V AC – tinka daugeliui namų ūkio grandinių.
• Kompaktiškas – užima tik 1 modulį (18 mm) DIN bėgyje.
• Ilgaamžiškumas: 20 000 mechaninių ir 10 000 elektrinių ciklų.
• Platus darbinės temperatūros diapazonas nuo -20 °C iki 50 °C.
• Sraigtiniai gnybtai, priimantys standžius laidus nuo 1,5 iki 16 mm² ir lanksčius nuo 1,5 iki 10 mm².

Techninė informacija

• Polių skaičius: 1P
• Nominali srovė (In): 25 A
• Nominali darbinė įtampa (Ue): 230/400 V AC
• Nominali izoliacijos įtampa (Ui): 500 V
• Nominali impulsinė įtampa (Uimp): 4 kV
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgis
• Modulio plotis: 1 modulis (18 mm)
• Prijungimas: sraigtiniai gnybtai
• Gnybtų talpa standiems laidams: 1,5–16 mm²
• Gnybtų talpa lankstiems laidams: 1,5–10 mm²
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (prietaisas korpuse): IP40
• Darbinė temperatūra: -20…50 °C
• Sandėliavimo temperatūra: -40…70 °C
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Mechaninis ilgaamžiškumas: 20 000 ciklų
• Standartai: IEC/EN 60947-3

Kam tinka

Šis atjungiklis puikiai tinka namų savininkams, elektrikams ir visiems, kurie nori saugiai atjungti atskiras grandines – pavyzdžiui, šildymo, apšvietimo ar buitinės technikos maitinimą. Dėl kompaktiško dydžio jis telpa net mažuose skydeliuose.

Kaip naudoti

Montuokite ant standartinio 35 mm DIN bėgio. Prijunkite laidus prie sraigtinių gnybtų, užtikrindami, kad nuimta izoliacija atitiktų reikalaujamą ilgį. Prieš jungdami maitinimą, patikrinkite, ar visi varžtai tvirtai priveržti. Atjungiklis skirtas rankiniam perjungimui – juo galite atjungti grandinę arba ją įjungti.

Patarimas: reguliariai tikrinkite, ar gnybtai laikui bėgant neatsilaisvina, ypač jei grandinė veikia su didesne apkrova. Taip pat įsitikinkite, kad atjungiklio nominali srovė atitinka jūsų grandinės apsaugos poreikius.
