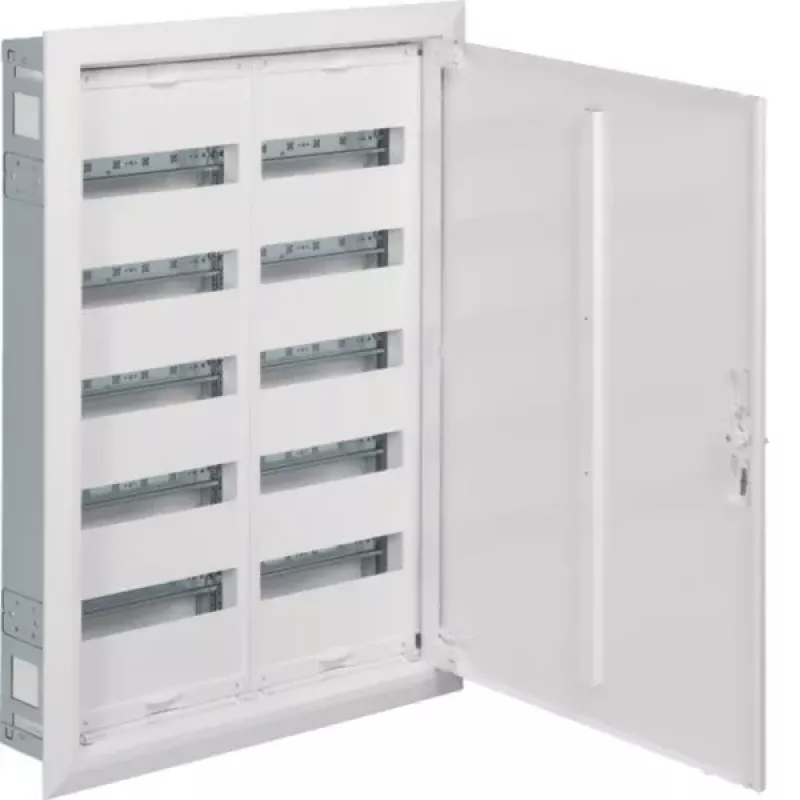

HAGER FWU52S Įleidžiamas skirstomasis skydas, 120 PLE, 5 eilės, IP30, II klasė, baltas

Kai reikia daug modulių, o siena – ne guminė, HAGER FWU52S pasiūlo 120 PLE talpą penkiose eilėse ir tvarkingą įleidžiamą montavimą. Šis skirstomasis skydas su baltomis plieninėmis durelėmis (RAL 9010) skirtas tiems, kam svarbu, kad elektros instaliacija būtų ne tik saugi, bet ir estetiška.

Kam tinka

Elektrikams ir montuotojams, kurie įrenginėja ar atnaujina elektros instaliaciją gyvenamuosiuose, komerciniuose ar pramoniniuose pastatuose. Puikus pasirinkimas, kai norima paslėpti skydą sienoje ir turėti pakankamai vietos automatiniams jungikliams, liekamosios srovės įtaisams ir kitiems moduliniams prietaisams.

Pagrindinės savybės

• 120 PLE modulių talpa 5 eilėse – užtenka net didelėms instaliacijoms.
• Įleidžiamas montavimas: nišos matmenys 925 x 525 x 110 mm.
• IP30 apsaugos laipsnis ir II klasės izoliacija – saugus naudojimas.
• Plieno skardos korpusas su baltomis plieninėmis durelėmis (RAL 9010).
• Komplekte N/PE gnybtų blokai ir universali montavimo plokštė su DIN bėgeliais.
• Vardinė įtampa 400 V AC, vardinė srovė 125 A – patikimas energijos paskirstymas.

Specifikacijos

• Montavimo tipas: įleidžiamas
• Modulių vienetų skaičius (PLE): 120
• Eilių skaičius: 5
• Apsaugos laipsnis: IP30
• Apsaugos klasė: II klasė
• Korpuso medžiaga: plieno skarda
• Durelių tipas: plieninės durelės
• Spalva: balta (RAL 9010)
• Išoriniai matmenys (A x P x G): 950 x 550 x 140 mm
• Nišos matmenys (A x P x G): 925 x 525 x 110 mm
• Vardinė įtampa: 400 V AC
• Vardinė srovė: 125 A
• Standartai: DIN VDE 0603-1, DIN 43870-1
• Gnybtų blokai: N/PE gnybtai komplekte
• Vidinė konfigūracija: universali montavimo plokštė su DIN bėgeliais

Kaip naudoti

Prieš montuodami įsitikinkite, kad sienos ertmė atitinka nišos matmenus (925 x 525 x 110 mm). Skydą įstatykite į nišą ir pritvirtinkite. Prijunkite maitinimo laidus prie N/PE gnybtų blokų, sumontuokite automatinius jungiklius ir kitus modulinius prietaisus ant DIN bėgelių. Uždenkite baltomis durelėmis.

Patarimai: Norėdami išlaikyti IP30 apsaugos laipsnį, naudokite tinkamas kabelių įvores. Jei baltos durelės netinka prie interjero, jas galima nudažyti. Montuodami laikykitės galiojančių elektros instaliacijos taisyklių ir standartų.
