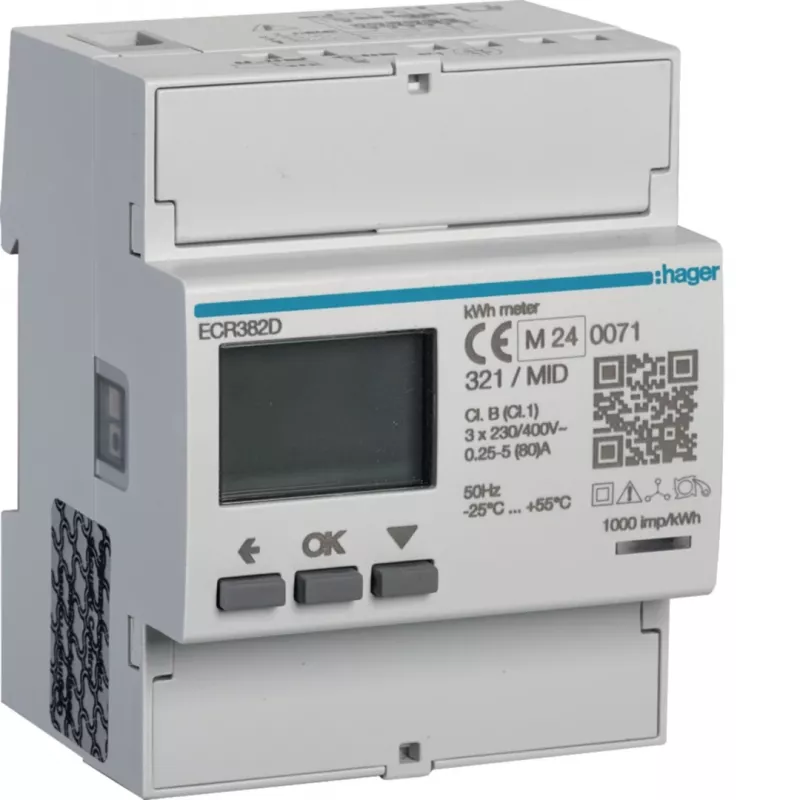

Hager ECR382D 3-Phase Direct Connected Energy Meter 80A 4 Modules Modbus MID

Ar kada susimąstėte, kiek elektros sunaudoja jūsų verslo įranga ar saulės baterijos? Su Hager ECR382D energijos skaitikliu gausite tikslius duomenis realiu laiku – jokių spėliojimų, tik aiškūs skaičiai.

Kuo šis skaitiklis jums naudingas?

MID sertifikatas (B + D moduliai) garantuoja, kad matavimai atitinka teisinius reikalavimus – puikiai tinka atsiskaitymams su nuomininkais ar energijos paskirstymui. Modbus RTU (RS485) sąsaja leidžia lengvai integruoti skaitiklį į pastatų valdymo sistemas ar nuotolinio stebėjimo tinklus. O dvi konfigūruojamos S0 impulsų išvestys suteikia lankstumo prijungti papildomą įrangą.

Kam šis skaitiklis tinka?

• Komercinių pastatų submatavimui – tiksliai paskirstykite sąnaudas.
• Pramoniniams objektams – stebėkite gamybos įrangos energijos suvartojimą.
• Saulės elektrinių savininkams – matuokite tiek importuojamą, tiek eksportuojamą energiją.
• Pastatų valdymo sistemų integracijai – nuotolinis stebėjimas ir valdymas.

Pagrindinės specifikacijos

• Fazių skaičius: 3 fazės
• Prijungimo būdas: tiesioginis
• Maksimali srovė (Imax): 80 A
• Vardinė srovė (In): 5 A
• Vardinė įtampa (Un): 3x230/400 V AC
• Dažnis: 50/60 Hz
• Tikslumo klasė (aktyvioji energija): B klasė (EN 50470-3)
• Tikslumo klasė (reaktyvioji energija): 2 klasė (EN 62053-23)
• MID sertifikuotas: Taip (B + D moduliai)
• Ryšio sąsaja: Modbus RTU (RS485)
• Impulsų išėjimai: 2x S0 (konfigūruojami)
• Ekranas: LCD su foniniu apšvietimu
• Montavimas: ant DIN bėgelio (EN 60715)
• Plotis: 4 moduliai (72 mm)
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +55 °C
• Matuojami parametrai: aktyvioji/reaktyvioji energija, galia, įtampa, srovė, dažnis, galios koeficientas
• Energijos matavimas: dvikryptis (importas/eksportas)

Kaip naudoti?

Skaitiklį montuokite ant DIN bėgelio skirstomajame skyde. Prieš prijungdami įsitikinkite, kad grandinė yra atjungta nuo įtampos. Prijunkite laidus pagal gamintojo schemą. Modbus ryšiui naudokite vytos poros kabelį, o jei tinkle yra keli įrenginiai – nepamirškite tinkamai užbaigti RS485 magistralės.

Patarimas: norėdami išvengti trikdžių, Modbus ryšio kabelį tieskite atskirai nuo maitinimo laidų. Taip pat rekomenduojame prieš skaitiklį įrengti atitinkamą apsaugą (pavyzdžiui, automatinį jungiklį).
