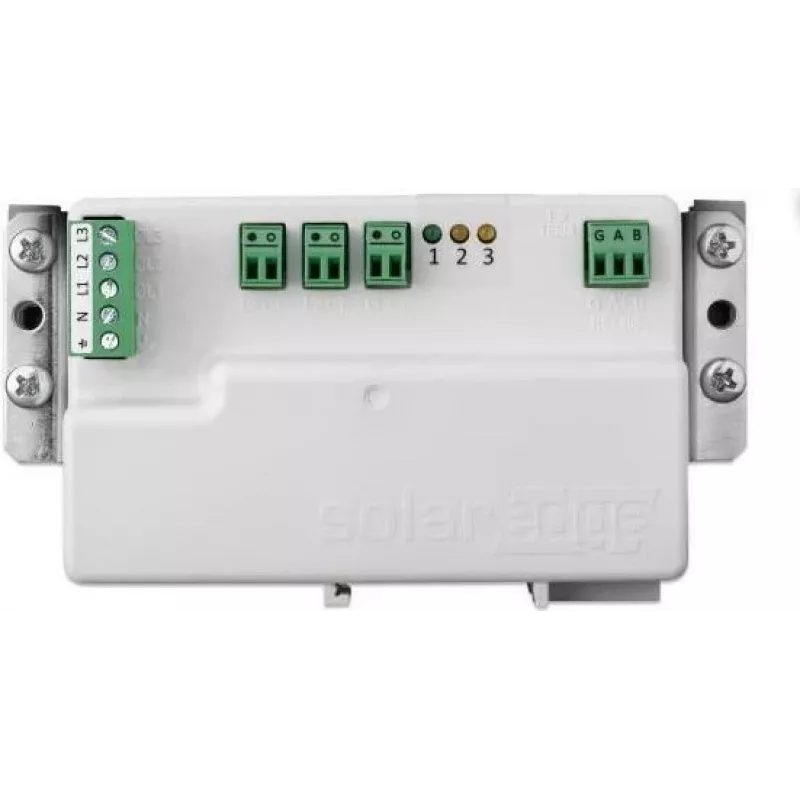

SolarEdge SE-MTR-3Y-400V-A trifazis energijos skaitiklis su Modbus RTU, DIN bėgelio montavimu, CT 5A, 1 klasė

Norint išnaudoti visą saulės elektrinės potencialą, būtina tiksliai matuoti energijos gamybą ir suvartojimą. SolarEdge SE-MTR-3Y-400V-A trifazis skaitiklis užtikrina precizišką aktyviosios, reaktyviosios ir tariamosios energijos apskaitą, taip pat įtampos, srovės ir galios koeficiento stebėjimą. Jis skirtas sklandžiai integracijai su SolarEdge inverteriais ir stebėjimo platforma, leidžia realiuoju laiku matyti gamybą bei vartojimą, palaiko eksporto ribojimą ir savo suvartojimo strategijas.

Kam skirtas

Šis skaitiklis idealiai tinka saulės elektrinių montuotojams, sistemų integratoriams ir objektų valdytojams, kuriems reikia patikimo trifazio energijos stebėjimo gyvenamuosiuose, komerciniuose ar pramoniniuose PV įrenginiuose. Jis tinka projektams, kur reikalingas DIN bėgelio montavimas ir netiesioginis srovės matavimas per išorinius srovės transformatorius (CT) su 5A antrine apvija, užtikrinant suderinamumą su įvairiais elektros skydais.

Pagrindinės savybės

• Trifazė energijos apskaita 230/400V AC tinklams, 50/60 Hz
• Netiesioginis matavimas per srovės transformatorius (CT) su 5A antrine apvija
• Modbus RTU komunikacija per RS485 patikimam duomenų perdavimui
• Aktyviosios energijos 1 klasės tikslumas (IEC 62053-21/22) ir reaktyviosios energijos 2 klasės tikslumas (IEC 62053-23)
• Matuoja aktyviąją, reaktyviąją ir tariamąją galią, įtampą, srovę, dažnį, galios koeficientą ir energiją (importą/eksportą)
• Kompaktiškas DIN bėgelio korpusas (3 moduliai) su IP20 apsauga ir IP51 gnybtų apsauga
• Platus darbinės temperatūros diapazonas nuo -25°C iki +55°C
• Mažos energijos sąnaudos: mažiau nei 10 VA vienai fazei

Specifikacijos

• Nominali įtampa: 3x230/400V AC
• Nominalus dažnis: 50/60 Hz
• Srovės matavimas: netiesioginis per CT, antrinė 5A
• Komunikacija: Modbus RTU, RS485 sąsaja
• Aktyviosios energijos tikslumas: 1 klasė (IEC 62053-21/22)
• Reaktyviosios energijos tikslumas: 2 klasė (IEC 62053-23)
• Matuojami parametrai: aktyvioji/reaktyvioji/tariamoji galia, įtampa, srovė, dažnis, galios koeficientas, aktyvioji/reaktyvioji energija (importas/eksportas)
• Montavimas: DIN bėgelis, 3 modulių pločio
• Darbinė temperatūra: -25°C iki +55°C
• Sandėliavimo temperatūra: -40°C iki +85°C
• Santykinė drėgmė: iki 95% be kondensacijos
• Korpuso apsauga: IP20; gnybtai: IP51
• Energijos sąnaudos: <10 VA vienai fazei
• Suderinamumas: SolarEdge inverteriai ir stebėjimo platforma

Patarimai

Kad rodmenys būtų tikslūs, įsitikinkite, kad CT yra tinkamai parinkti pagal srovę ir sumontuoti laikantis fazių orientacijos. RS485 ryšiui naudokite ekranuotą vytos poros kabelį ir tinkamai užbaikite magistralę, kad išvengtumėte komunikacijos klaidų. Prieš pradedant eksploatuoti, per Modbus sukonfigūruokite skaitiklio adresą, kad jis integruotųsi su SolarEdge stebėjimo portalu.
