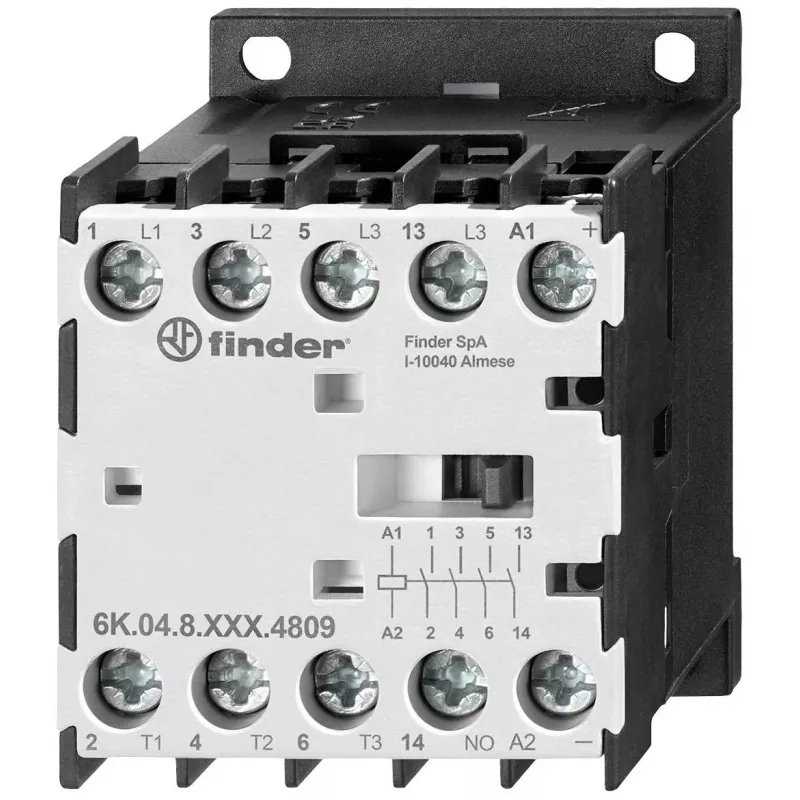

Finder Mini kontaktinė relė 4 kW ritė 24V AC (6K.04.8.024.4709)

Kai skydelyje kiekvienas centimetras brangus, o grandinėse reikia patikimo perjungimo, praverčia kompaktiška kontaktinė relė. Finder 6K.04.8.024.4709 – maža, bet galinga: valdo variklius iki 4 kW esant 400 V AC-3. Sumontuosite ant DIN bėgelio arba prisukdami, o 24 V AC ritė tinka daugeliui valdymo sistemų.

Kodėl verta rinktis

• Kompaktiškas korpusas taupo vietą perpildytuose skydeliuose.
• 4 normaliai atidaryti (4 NO) kontaktai leidžia vienu metu perjungti kelias grandines.
• 24 V AC ritė – standartinė daugelyje pramoninių valdymo sistemų.
• Ilgaamžiškumas: 100 000 elektros ciklų (AC-3) ir 10 000 000 mechaninių ciklų.
• Patikimas darbas nuo -25 iki +60 °C temperatūroje.

Techniniai duomenys

• Polių skaičius: 4, normaliai atidaryti (4 NO)
• Ritės įtampa: 24 V AC
• Nominali darbinė srovė: 20 A (AC-1), 9 A (AC-3) esant 400 V
• Nominali darbinė galia: 4 kW (AC-3, 400 V)
• Nominali izoliacijos įtampa: 690 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Elektros patvarumas: 100 000 ciklų (AC-3)
• Mechaninis patvarumas: 10 000 000 ciklų
• Aplinkos temperatūra: -25 … +60 °C
• Apsaugos laipsnis: IP20
• Gnybtai: varžtiniai
• Ritės energijos suvartojimas: 8 VA įjungimo, 2,5 VA laikymo

Kam tinka

• Variklių paleidimui ir stabdymui mažose mašinose.
• Šildymo ir apšvietimo valdymui pastatų automatizavimo sistemose.
• Esamų instaliacijų kontaktinių relių keitimui.

Kaip naudoti

Montuokite ant 35 mm DIN bėgelio arba tvirtinkite varžtais. Prijunkite ritę prie 24 V AC valdymo grandinės, o apkrovą – prie 4 NO kontaktų. Įsitikinkite, kad variklio galia neviršija 4 kW esant 400 V AC-3. Prietaisas atitinka IEC/EN 60947-4-1.

Patarimas: jei reikia papildomo signalo ar blokuotės, naudokite išorinį pagalbinį kontaktų bloką – ši relė neturi integruotų pagalbinių kontaktų. Prieš montuodami visada atjunkite maitinimą.
