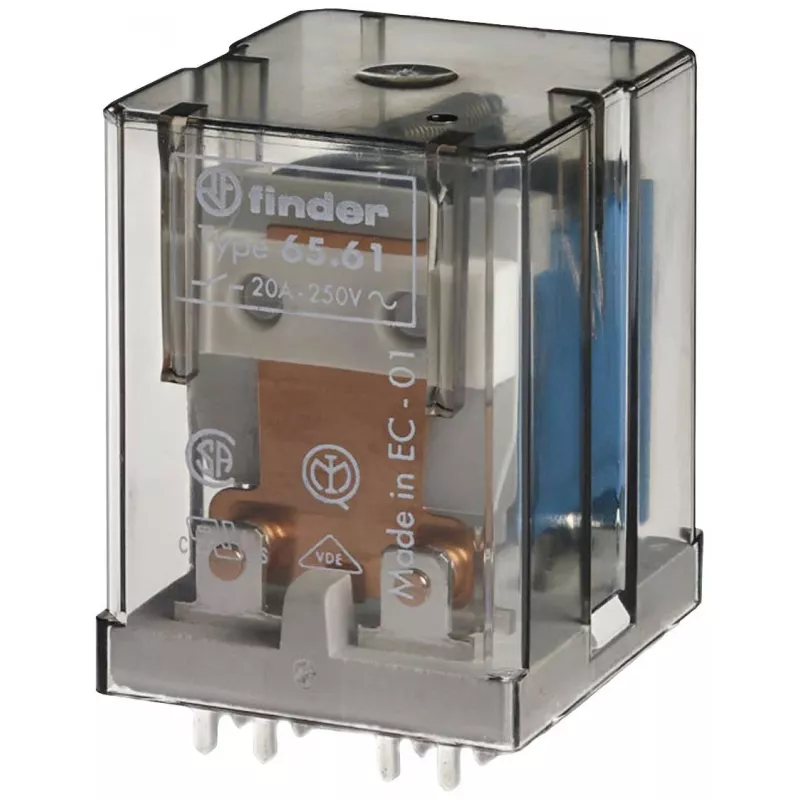

Finder 65.61.9.008.4300 galios spausdintinės plokštės relė, 8 V DC ritė, 30 A, 1 NO

Finder 65.61.9.008.4300 – tai didelės galios relė, skirta spausdintinėms plokštėms, galinti perjungti iki 30 A esant 250 V AC, o ritės energijos suvartojimas – tik 0,9 W. Tai leidžia valdyti galingus įrenginius naudojant mažos galios valdymo signalą.

Kodėl verta rinktis

• Didelė perjungimo galia: 30 A prie 250 V AC, iki 7500 VA
• Taupus ritės energijos suvartojimas: tik 0,9 W
• 4000 V AC elektrinė izoliacija tarp ritės ir kontaktų
• Platus darbinės temperatūros diapazonas: nuo -40 iki +70 °C
• Ilgas mechaninis tarnavimo laikas: 5 milijonai perjungimų

Techniniai duomenys

• Ritės įtampa: 8 V DC
• Kontaktų konfigūracija: 1 NO (SPST-NO)
• Kontaktų medžiaga: AgSnO2
• Maksimali perjungimo įtampa: 400 V AC
• Elektrinė izoliacija (atidaryti kontaktai): 1000 V AC
• Elektrinis tarnavimo laikas esant vardinei apkrovai: 100 000 perjungimų
• Montavimas: spausdintinės plokštės kiauryminis litavimas
• Sertifikatai: VDE, UL, CSA

Kam tinka

Ši relė puikiai tinka pramoninės automatizacijos, pastatų valdymo sistemų, energijos skirstymo ir kitų projektų, kur reikia valdyti dideles apkrovas su maža ritės galia, kūrėjams. Dėl kompaktiško PCB montavimo ji lengvai integruojama į naujus ar esamus spausdintinių plokščių dizainus.

Kaip naudoti

Relė litavimo būdu tvirtinama prie spausdintinės plokštės. Ritės gnybtams prijunkite 8 V DC valdymo įtampą, o kontaktų gnybtus naudokite apkrovos grandinei perjungti. Užtikrinkite, kad perjungiama srovė neviršytų 30 A, o įtampa – 400 V AC. Dėl 4000 V AC izoliacijos tarp ritės ir kontaktų ši relė yra saugi net ir esant dideliems potencialų skirtumams.

Patarimas: montuodami relę ant PCB, palikite pakankamai vietos šilumos išsiskyrimui, ypač kai perjungiate dideles sroves. Visada laikykitės gamintojo rekomenduojamų litavimo temperatūros ir trukmės reikalavimų, kad išvengtumėte kontaktų pažeidimo.
