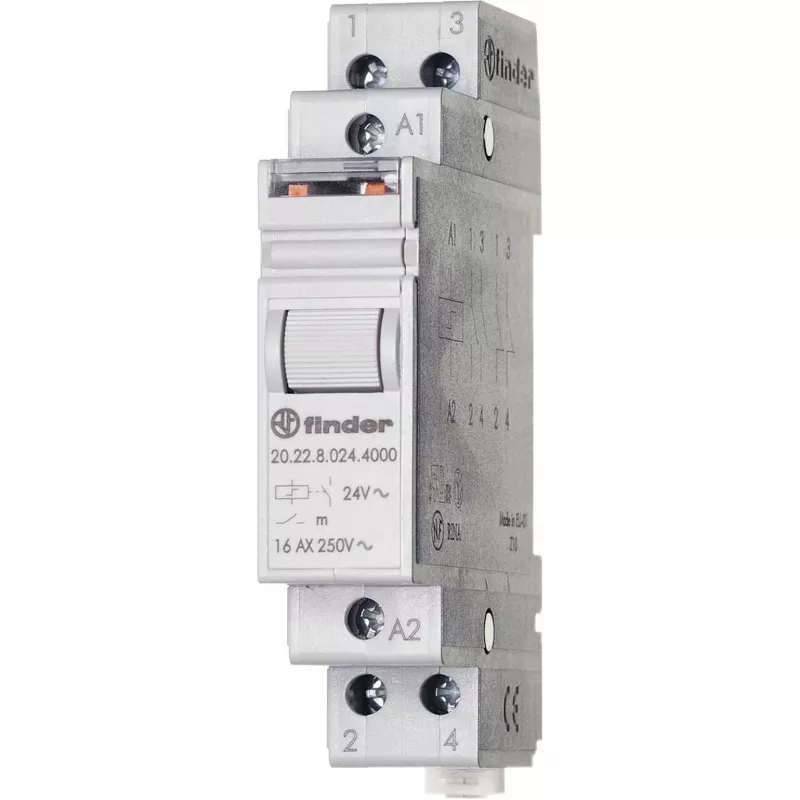

FINDER 20.22.8.024.4000 impulsinė relė 24 V AC 2 NO 16 A DIN bėgiui

Vienas mygtukas – ir šviesa užsidega arba užgęsta. Ši impulsinė relė leidžia valdyti apšvietimą iš kelių vietų be jokių fiksatorių: kiekvienas impulso signalas perjungia kontaktus. Puikiai tinka laiptinių, koridorių ar sandėlių apšvietimui, kur reikia patogaus valdymo iš skirtingų taškų.

Kodėl verta rinktis

• Didelė perjungimo galia: 16 A esant 250 V AC, maks. 4000 VA – vienu metu galite valdyti galingus apšvietimo prietaisus.
• Ilgas mechaninis atsparumas: 1 000 000 operacijų – tarnaus ilgus metus net intensyviai naudojant.
• Elektros kontaktų ilgaamžiškumas: 100 000 ciklų esant AC1 apkrovai.
• Platus darbinės temperatūros diapazonas: nuo -40 iki +40 °C – tinka nešildomose patalpose.
• Montavimas ant DIN bėgio – greitas ir paprastas įrengimas skirstomojoje spintoje.
• Sidabro alavo oksido (AgSnO2) kontaktai – patikimas veikimas ir atsparumas lankui.

Techniniai duomenys

• Kontaktų konfigūracija: 2 NO (normaliai atviri)
• Ritės įtampa: 24 V AC
• Ritės galios suvartojimas (įtraukimo): 15 VA
• Minimali impulso trukmė: 50 ms
• Dielektrinis stipris (ritė–kontaktai): 4 kV AC
• Gnybtų tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20 (gnybtai)
• Modulio plotis: 1 modulis (17,5 mm)

Kam tinka

Ši impulsinė relė puikiai tinka namų savininkams, elektrikams ir įmonėms, kuriose reikia patogaus laiptinių, koridorių, sandėlių ar kitų patalpų apšvietimo valdymo. Dėl kompaktiško 17,5 mm pločio ji užima mažai vietos skirstomojoje spintoje, o varžtiniai gnybtai užtikrina patikimą laidų prijungimą.

Kaip naudoti

Sumontuokite relę ant DIN bėgio skirstomojoje spintoje. Prijunkite ritę prie 24 V AC valdymo grandinės su mygtuku (arba keliais lygiagrečiai sujungtais mygtukais). Prie 2 NO kontaktų prijunkite apšviečiamąją apkrovą. Kiekvienas trumpas impulso signalas (≥ 50 ms) perjungs kontaktus – šviesa užsidegs arba užges. Patikrinkite, ar apkrovos srovė neviršija 16 A, o galia – 4000 VA.

Patarimas: jei valdysite didesnę apkrovą, naudokite papildomą kontaktorę. Reguliariai patikrinkite varžtinių gnybtų priveržimą – tai prailgins relės tarnavimo laiką. Montuodami laikykitės vietinių elektros saugos taisyklių.
