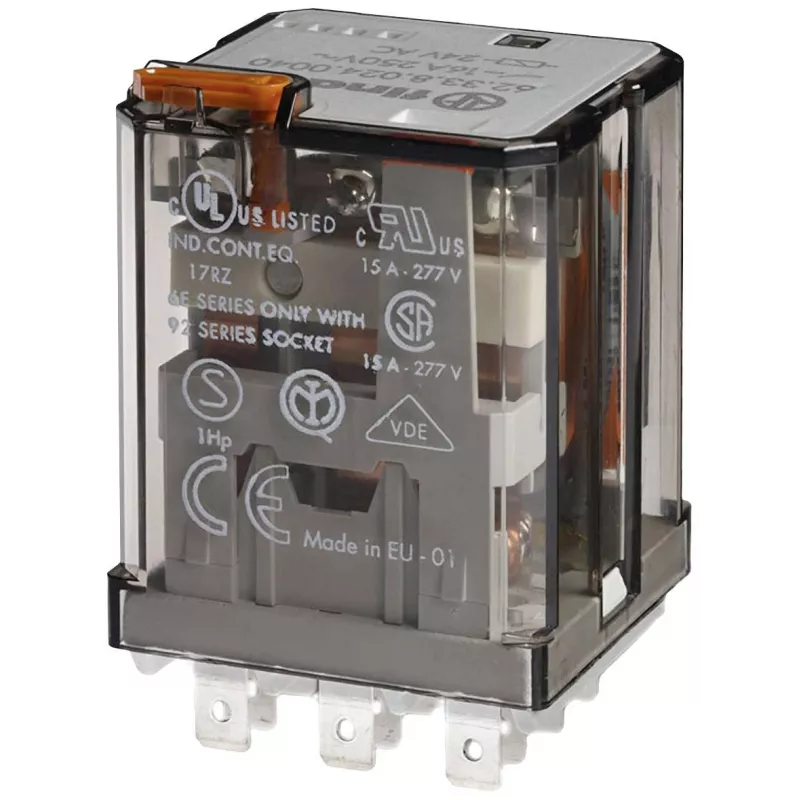

Finder 62.33.9.024.4300 kištukinis relė 24 V DC 16 A 3 CO su LED ir diodu

Skirta pramonės automatizavimo specialistams, elektros skydų montuotojams ir HVAC sistemų inžinieriams, kuriems reikia patikimo sprendimo valdyti kelioms grandinėms vienu metu. Finder 62.33.9.024.4300 – tai kištukinis relė, sukurta ilgam ir stabilam darbui net ir sudėtingomis sąlygomis.

Kodėl verta rinktis

• 3 CO (3PDT) kontaktai leidžia vienu metu valdyti tris nepriklausomas grandines – sutaupote vietos skydelyje ir laidų.
• 16 A vardinė srovė ir 250 V AC vardinė įtampa – tinka galingiems prietaisams ir apkrovoms.
• Integruotas LED indikatorius rodo, ar relė įjungta – greitai pastebėsite veikimo būseną.
• Sumontuotas gesinimo diodas apsaugo jautrią elektroniką nuo įtampos šuolių.
• Kištukinis montavimas su Finder 92 serijos lizdais – patogu keisti ar prižiūrėti.
• Platus darbinės temperatūros diapazonas nuo -40 iki +70 °C – veikia ir šaltyje, ir karštyje.

Kam tinka

Šis relė puikiai tinka pramonės valdymo skydams, automatikos sistemoms, šildymo, vėdinimo ir oro kondicionavimo įrenginiams. Jei projektuojate ar prižiūrite įrangą, kur reikia patikimai perjungti dideles apkrovas, šis modelis bus tinkamas pasirinkimas. Dėl 3 CO kontaktų jis ypač naudingas, kai reikia valdyti tris atskiras grandines – pavyzdžiui, variklio paleidimą, signalizaciją ir fiksavimą.

Techninė specifikacija

• Ritės įtampa: 24 V DC
• Kontaktų konfigūracija: 3 CO (3PDT)
• Vardinė kontaktų srovė: 16 A
• Vardinė kontaktų įtampa: 250 V AC
• Maksimali perjungimo galia (AC1): 4000 VA
• Kontaktų medžiaga: AgNi (sidabro nikelis)
• Ritės energijos suvartojimas: 1,7 W
• Dielektrinis stiprumas (ritė-kontaktas): 2500 V AC
• Darbinė temperatūra: -40 iki +70 °C
• Montavimo tipas: kištukinis (lizdui)
• Elektrinis ilgaamžiškumas (esant vardinei apkrovai): 100 000 ciklų
• Mechaninis ilgaamžiškumas: 5 000 000 ciklų
• Apsaugos laipsnis: RT I (atsparus srautui)
• Ritės indikacija: integruotas LED
• Ritės apsauga: gesinimo diodas
• Kontaktų skaičius: 11
• Suderinami lizdai: Finder 92 serija

Kaip naudoti

Relė montuojama į Finder 92 serijos lizdą, kuris tvirtinamas prie DIN bėgelio arba plokštės. Prijungus 24 V DC maitinimą prie ritės, kontaktai persijungia. LED indikatorius švies, kai ritė įjungta. Dėl integruoto diodo nereikia papildomų apsauginių elementų. Keičiant relę, pakanka ją ištraukti iš lizdo ir įstatyti naują – nereikia atjungti laidų.

Patarimai

Norėdami užtikrinti ilgą tarnavimo laiką, užtikrinkite, kad per kontaktus tekanti srovė neviršytų 16 A, o indukcinėms apkrovoms (varikliams, solenoidams) naudokite papildomus apsauginius elementus. Reguliariai tikrinkite kontaktų būklę – tai padės išvengti netikėtų sustojimų. Montuodami laikykitės gamintojo rekomendacijų dėl lizdo ir laidų skerspjūvio.
