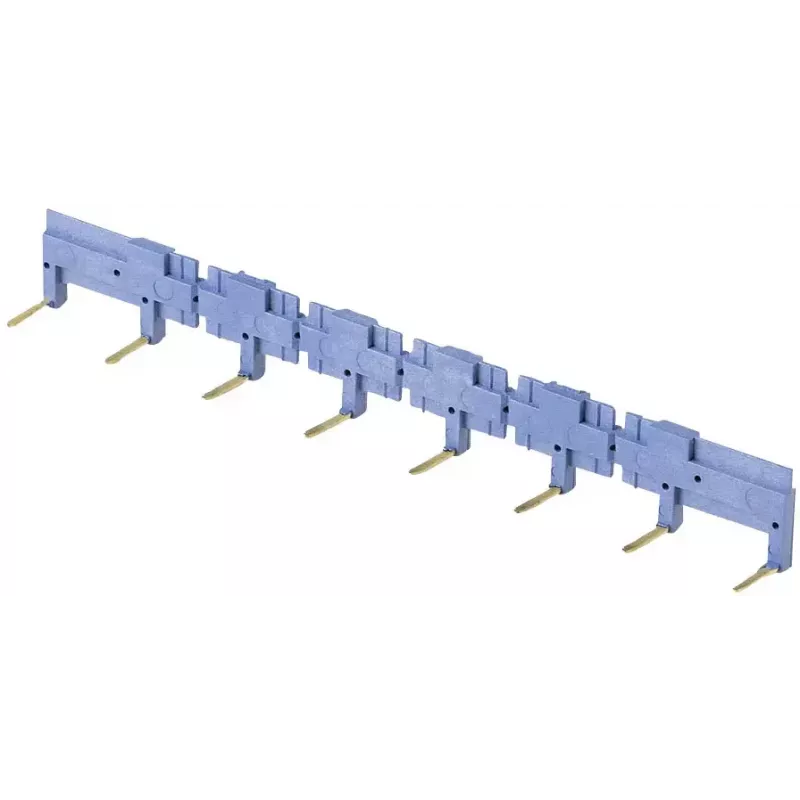

Finder 095.08 8 krypčių šukų tiltelis A1 arba A2 gnybtams

Kai valdymo spintose tenka sujungti kelių relių rites, kiekvienas laidas ir trumpiklis gali tapti galvos skausmu. Finder 095.08 šukų tiltelis leidžia per kelias sekundes lygiagrečiai sujungti net aštuonių relių A1 arba A2 gnybtus – jokių atskirų džemperių, jokių painių laidų. Tiesiog užspaudžiate ant Finder 34 serijos relių lizdų ir grandinė paruošta.

Kodėl verta rinktis

Šis aksesuaras žymiai supaprastina skydo montavimą. Vietoj to, kad suktumėte atskirus laidus prie kiekvieno gnybto, užtenka vieno komponento. Tiltelis tvirtai laikosi be papildomų įrankių – užspaudžiamas ant kontaktų. Poliamido (PA) korpusas atsparus mechaniniam poveikiui ir ilgaamžis net intensyvaus naudojimo sąlygomis. Varinių lydinių kontaktai užtikrina patikimą elektros laidumą.

Techninės specifikacijos

• Tipas: trumpiklis / šukų tiltelis
• Krypčių skaičius: 8
• Suderinamumas: Finder 34 serijos relės
• Gnybtai: A1 arba A2 (ritės gnybtai)
• Vardinė srovė: 6 A
• Izoliacijos įtampa: 250 V AC/DC
• Korpuso medžiaga: poliamidas (PA)
• Kontaktų medžiaga: vario lydinys
• Montavimas: užspaudžiamas
• Spalva: pilka
• Gnybtų žingsnis: 5 mm
• Darbinė temperatūra: nuo -40 iki +70 °C

Kam tinka

Finder 095.08 dažniausiai naudojamas automatizavimo sistemose, kur reikia lygiagrečiai sujungti kelių relių rites. Puikiai tinka mašinų gamyboje, valdymo spintose, kur reikia paskirstyti maitinimą kelioms relėms. Sumažina laidų kiekį ir palengvina techninę priežiūrą.

Kaip naudoti

Tiltelis tiesiog užspaudžiamas ant Finder 34 serijos relių lizdų A1 arba A2 gnybtų. Dėl 5 mm gnybtų žingsnio jis tiksliai tinka prie standartinių lizdų. Prijungus, visos relės ritės sujungiamos lygiagrečiai, todėl pakanka vieno maitinimo šaltinio visai grupei.

Patarimas: prieš montuodami įsitikinkite, kad visos relės yra tos pačios serijos ir gnybtų išdėstymas atitinka. Jei naudojate kintamosios srovės rites, patikrinkite, ar bendras srovės suvartojimas neviršija 6 A. Tiltelį laikykite švarioje, sausoje vietoje, kad išvengtumėte oksidacijos.
