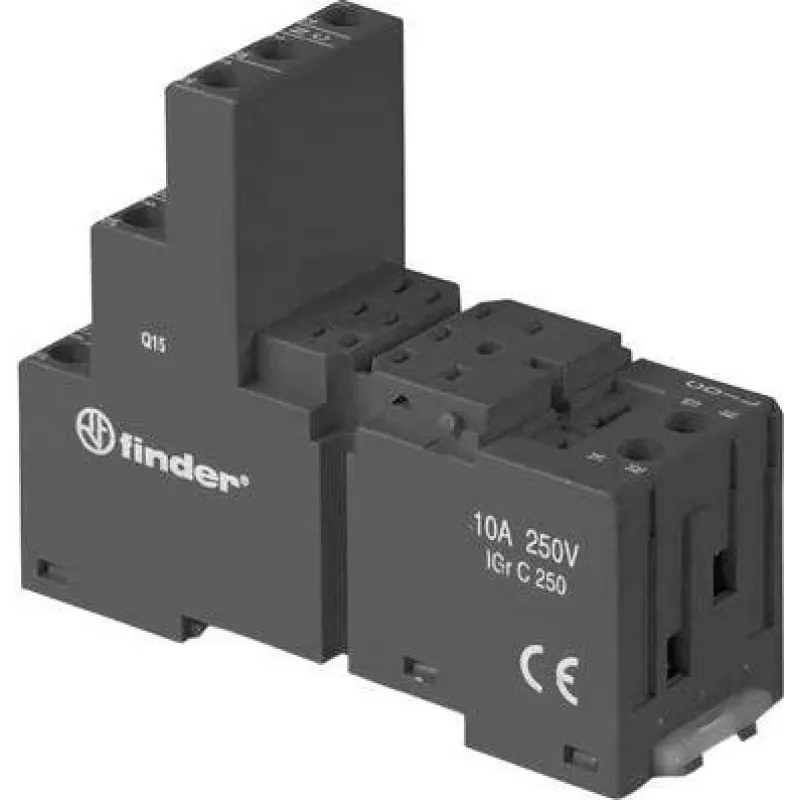

Finder 94.03.0 juodas varžtinis lizdas 55.33/55.34 ir 85.33/85.34 relėms, 3 polių, 10A 250V, DIN/panelinis montavimas

Patikimas relės kontaktas prasideda nuo tinkamo lizdo. Finder 94.03.0 – tai specialiai Finder 55.33, 55.34, 85.33 ir 85.34 serijų relėms sukurtas varžtinis lizdas, užtikrinantis tvirtą ir ilgaamžį sujungimą net ir sudėtingomis eksploatavimo sąlygomis. 3 polių konstrukcija su varžtiniais gnybtais leidžia patikimai prijungti tiek vienagyslius, tiek daugiagyslius laidus, todėl šis lizdas puikiai tinka pramoniniams valdymo skydams, šildymo, vėdinimo ir oro kondicionavimo sistemoms bei automatikos įrangai.

Kam skirtas

Šis lizdas sukurtas elektrikams, skydų montuotojams ir techninės priežiūros specialistams, kuriems reikia patikimo relės montavimo sprendimo. Jis tinka ten, kur reikalingas DIN bėgelio arba panelinis montavimas, o laidai turi išlikti saugiai pritvirtinti nuolatinio darbo metu. Nesvarbu, ar atnaujinate esamus valdymo skydus, ar kuriate naujas automatikos sistemas – šis lizdas užtikrins profesionalų sujungimą.

Pagrindinės savybės

• Suderinamas su Finder 55.33, 55.34, 85.33 ir 85.34 serijų relėmis
• 3 polių varžtiniai gnybtai, tinkami vienagysliams ir daugiagysliams laidams
• Nominali srovė 10 A, nominali įtampa 250 V AC
• Montuojamas ant DIN bėgelio arba panelėje
• Juodas poliamido korpusas, IP20 apsaugos klasė
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +70 °C
• CE ir cURus sertifikatai

Specifikacijos

• Gaminio tipas: relės lizdas
• Polių skaičius: 3
• Gnybtų tipas: varžtiniai
• Montavimo tipas: DIN bėgelis / panelinis
• Suderinamos relės: Finder 55.33, 55.34, 85.33, 85.34
• Nominali srovė: 10 A
• Nominali įtampa: 250 V AC
• Dielektrinis stipris (ritė-kontaktai): 6 kV (1,2/50 µs)
• Darbinė temperatūra: -40 iki +70 °C
• Laido nuėmimo ilgis: 8 mm
• Varžtų priveržimo momentas: 0,5 Nm
• Maks. vienagyslio laido skerspjūvis: 1x 6 mm² / 2x 2,5 mm²
• Maks. daugiagyslio laido skerspjūvis: 1x 4 mm² / 2x 2,5 mm²
• Spalva: juoda
• Apsaugos laipsnis: IP20
• Izoliacinė medžiaga: poliamidas (PA)
• Sertifikatai: CE, cURus

Kaip naudoti

Prijunkite laidus prie varžtinių gnybtų, nuėmę 8 mm izoliacijos. Priveržkite varžtus 0,5 Nm momentu, kad būtų užtikrintas optimalus kontaktas. Jei naudojate daugiagyslius laidus, rekomenduojama naudoti antgalius, kad nesusidarytų atskirų gyslų. Lizdą montuokite ant standartinio 35 mm DIN bėgelio arba tiesiai prie panelės varžtais. Prieš montuodami įsitikinkite, kad relė yra suderinama su lizdu.

Patarimas: reguliariai tikrinkite varžtų priveržimą – tai padės išvengti kontaktų perkaitimo ir prailgins įrangos tarnavimo laiką. Montuodami šalia kitų komponentų, palikite pakankamai vietos vėdinimui.
