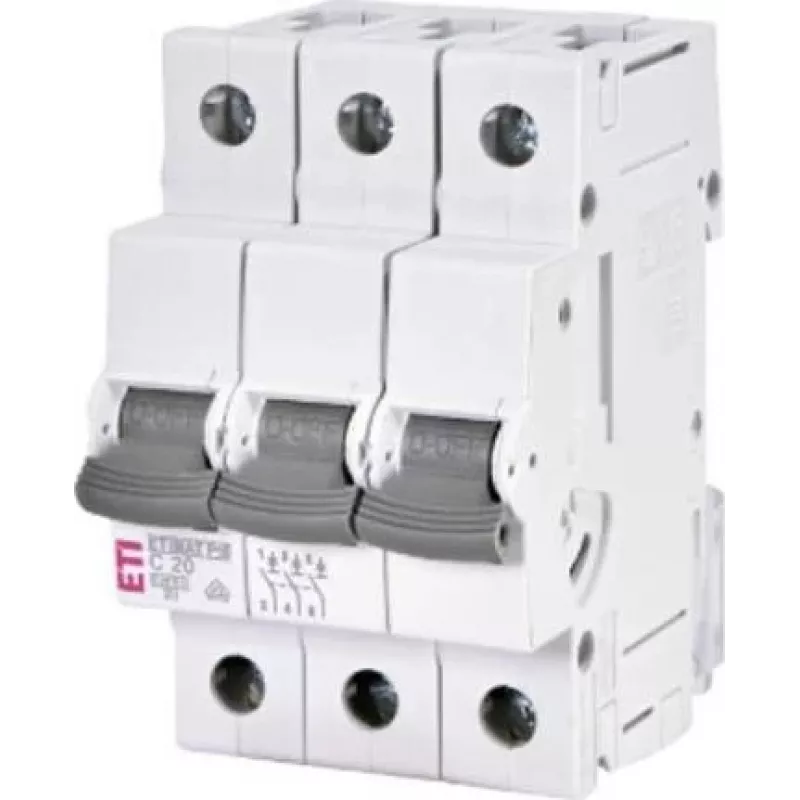

ETI ETIMAT P10 3 polių C20 20A 10kA 400V AC automatinis jungiklis

Kai trijų fazių linijoje įvyksta trumpasis jungimas, kiekviena sekundė brangi – ETI ETIMAT P10 suveikia akimirksniu ir apsaugo tiek laidus, tiek brangią buitinę techniką. Šis trijų polių automatinis jungiklis skirtas 20 A vardiniam srovės stipriui ir atlaiko iki 10 kA trumpojo jungimo srovę, todėl tinka tiek namų skydams, tiek nedidelėms komercinėms patalpoms.

Kodėl verta rinktis

• Trijų polių konstrukcija – vienas įtaisas apsaugo visas tris fazes, sutaupote vietos skydelyje.
• 20 A vardinė srovė su C charakteristika – puikiai tinka apšvietimo ir kištukinių lizdų grandinėms, kuriose pasitaiko nedidelių įjungimo srovės šuolių.
• 10 kA trumpojo jungimo atjungimo galia – patikima apsauga net ir didesnės galios tinkluose.
• Montuojamas ant DIN bėgelio – įprasta ir greita instaliacija.
• Gnybtai priima 1–25 mm² laidus – tinka tiek standiems, tiek lankstiems laidininkams.

Techninės specifikacijos

• Serija: ETIMAT P10
• Polių skaičius: 3
• Vardinė srovė: 20 A
• Atjungimo charakteristika: C
• Vardinė trumpojo jungimo atjungimo galia (Icn): 10 kA
• Vardinė įtampa: 400 V AC
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis
• Apsaugos laipsnis: IP20
• Energijos ribojimo klasė: 3
• Standartai: IEC/EN 60898-1
• Gnybtų talpa: 1–25 mm² (standus/lankstus)
• Darbinė temperatūra: nuo -25 iki +55 °C
• Mechaninis ilgaamžiškumas: 20 000 ciklų
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Užteršimo laipsnis: 2
• Viršįtampių kategorija: III
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Prijungimo tipas: varžtiniai gnybtai

Kam tinka

Šis automatinis jungiklis – patikimas pasirinkimas tiems, kurie nori apsaugoti trifazius tinklus gyvenamuosiuose namuose, butuose ar nedidelėse dirbtuvėse. Jis puikiai tinka tiek naujai instaliacijai, tiek keičiant senus, susidėvėjusius jungiklius.

Kaip naudoti

Montuokite ant standartinio 35 mm DIN bėgelio. Prieš jungdami laidus, įsitikinkite, kad maitinimas išjungtas. Nuimkite izoliaciją nuo laidų galų ir tvirtai įsukite juos į gnybtus – viršutiniai gnybtai paprastai naudojami fazėms, apatiniai – apkrovai. Įjungus maitinimą, jungiklio svirtelė turi būti „ON“ padėtyje. Jei jungiklis išsijungia, pirmiausia pašalinkite gedimo priežastį, tada vėl įjunkite.

Patarimas: reguliariai tikrinkite, ar gnybtai tvirtai laiko laidus – laikui bėgant jie gali atsilaisvinti. Taip pat nepamirškite, kad C charakteristikos jungikliai geriausiai tinka grandinėms su vidutinėmis įjungimo srovėmis, pavyzdžiui, apšvietimui ar lizdams.
