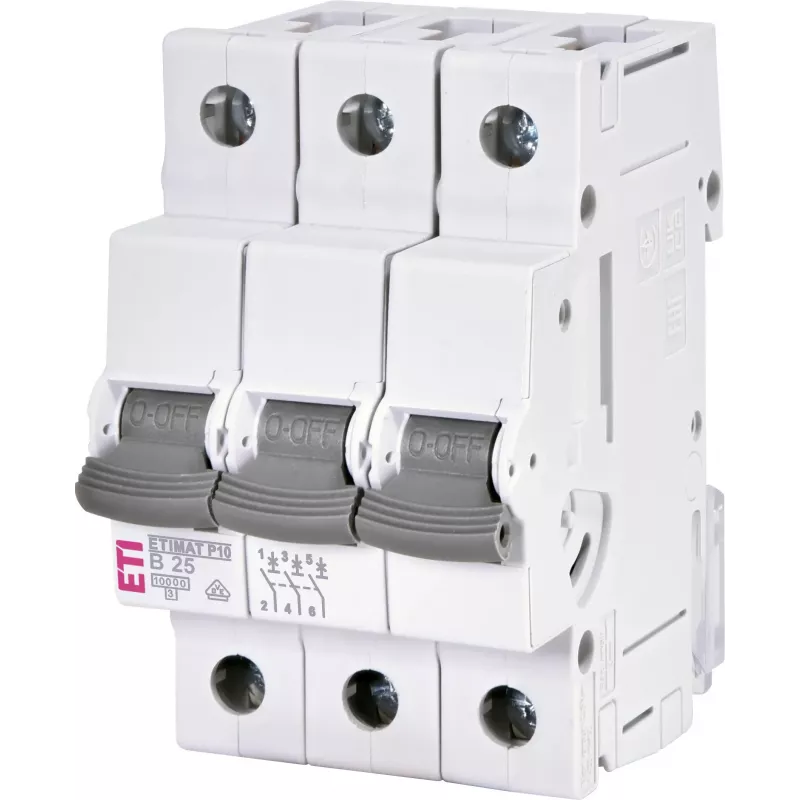

ETI ETIMAT P10 3 polių B25 25A 10kA automatinis jungiklis, 415V AC/DC

10 kA trumpojo jungimo pertraukimo geba – tai vienas svarbiausių rodiklių, užtikrinančių patikimą apsaugą tiek kintamosios, tiek nuolatinės srovės grandinėse iki 415 V. Šis ETI ETIMAT P10 serijos automatinis jungiklis su 3 poliais, B charakteristika ir 25 A vardine srove yra sukurtas ilgam ir saugiam darbui.

Privalumai

Montavimas ant DIN bėgelio ir varžtiniai gnybtai leidžia greitai ir saugiai sumontuoti. Įjungimo/išjungimo indikatorius aiškiai rodo būseną, o 3 energijos ribojimo klasė padidina saugumą. Mechaninis atsparumas siekia 20 000 ciklų, elektrinis – 10 000 ciklų, todėl prietaisas tarnaus ilgus metus.

Tinka naudoti

• Trijų fazių grandinių apsaugai pramonės ir komercinėse instaliacijose
• Kintamosios ir nuolatinės srovės taikymams, kuriems reikalinga 25 A vardinė srovė su B kreive
• Paskirstymo skydams su standartiniu 35 mm DIN bėgeliu

Pagrindinės specifikacijos

• Polių skaičius: 3
• Suveikimo charakteristika: B
• Vardinė srovė: 25 A
• Vardinė įtampa: 415 V AC/DC
• Trumpojo jungimo pertraukimo geba: 10 kA
• Dažnis: 50/60 Hz
• Serija: ETIMAT P10
• Montavimo tipas: DIN bėgelis
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai
• Standartas: IEC/EN 60898-1
• Energijos ribojimo klasė: 3
• Darbinė aplinkos temperatūra: -25°C iki +55°C
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Mechaninis ilgaamžiškumas: 20 000 ciklų
• Prijungimo galimybė: 1-25 mm² (vientisa/susukta)
• Viršįtampių kategorija: III

Kaip naudoti

Sumontuokite jungiklį ant standartinio 35 mm DIN bėgelio paskirstymo skydelyje. Prijunkite laidus prie varžtinių gnybtų, užtikrindami, kad nuimta izoliacija atitiktų 1-25 mm² skerspjūvį. Patikrinkite, ar įrenginio įjungimo/išjungimo svirtis rodo teisingą padėtį. Prieš naudodami įsitikinkite, kad grandinės parametrai atitinka B charakteristiką ir 25 A vardinę srovę.

Rekomendacijos

Patikrinkite suveikimo kreivę ir vardinę srovę pagal savo apkrovos charakteristikas, kad užtikrintumėte selektyvų koordinavimą su aukštesnio lygio apsaugos prietaisais.
