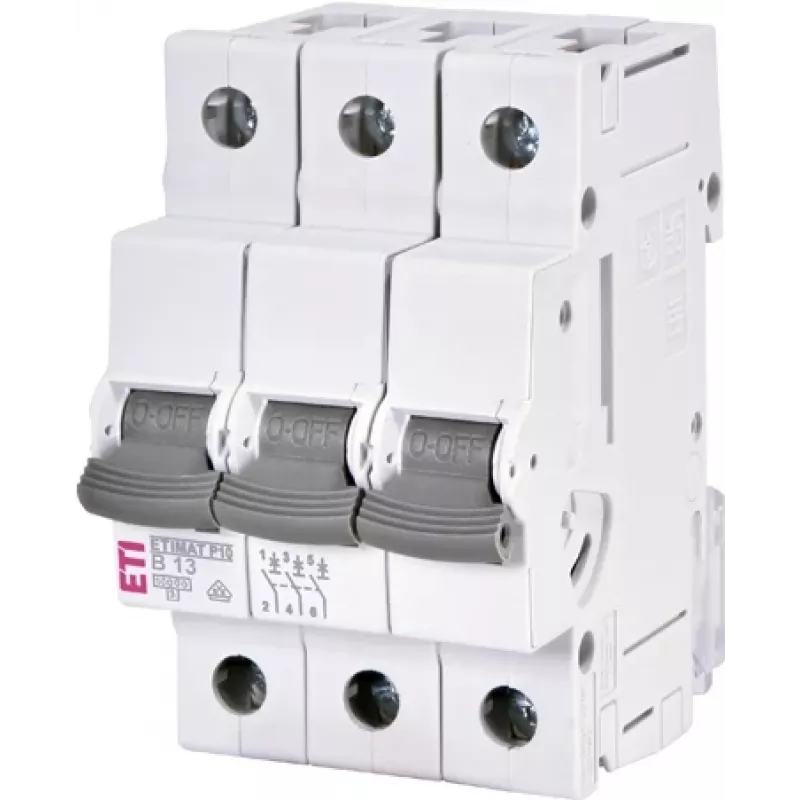

ETI ETIMAT P10 3 polių 13A B charakteristikos automatinis jungiklis 415V 10kA 001901309

Kai elektros grandinėje įvyksta trumpasis jungimas ar perkrova, kiekviena sekundė gali reikšti didelius nuostolius. ETI ETIMAT P10 3 polių automatinis jungiklis su B charakteristika ir 13 A vardine srove užtikrina greitą ir patikimą apsaugą tiek namų, tiek komercinėse skirstymo spintose. Jis akimirksniu nutraukia pažeistos grandinės maitinimą, apsaugodamas laidus ir prijungtus įrenginius nuo gedimų bei sumažindamas gaisro riziką.

Kam skirtas

Šis jungiklis idealiai tinka elektrikams ir skirstomųjų spintų montuotojams, kurie įrenginėja ar prižiūri trifazes grandines su vidutinėmis įjungimo srovėmis. B charakteristika puikiai tinka grandinėms su varžine apkrova – apšvietimui, kištukiniams lizdams, kuriuose atsiranda nedideli įjungimo srovės šuoliai. Jei jungiate variklius ar transformatorius su didesnėmis įjungimo srovėmis, rinkitės C arba D charakteristikos jungiklius.

Pagrindinės savybės

• Tripolis perjungimas trifazėms grandinėms
• B tipo charakteristika, 13 A vardinė srovė
• 415 V AC vardinė įtampa, 50/60 Hz dažnis
• 10 kA trumpojo jungimo atjungimo geba pagal EN 60898-1
• Montavimas ant DIN bėgelio su varžtiniais gnybtais
• Energijos ribojimo klasė 3

Specifikacijos

• Serija: ETIMAT P10
• Polių skaičius: 3
• Charakteristika: B
• Vardinė srovė: 13 A
• Vardinė įtampa: 415 V AC
• Dažnis: 50/60 Hz
• Vardinė trumpojo jungimo atjungimo geba (Icn): 10 kA
• Montavimo tipas: DIN bėgelis
• Gnybtų tipas: varžtiniai
• Standartas: EN 60898-1
• Energijos ribojimo klasė: 3
• Prijungimo galia kietajam laidininkui: 1–25 mm²
• Prijungimo galia lanksčiajam laidininkui: 1–16 mm²
• Apsaugos laipsnis: IP20
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Mechaninis ilgaamžiškumas: 20 000 ciklų
• Darbinė temperatūra: nuo -25 °C iki +55 °C
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Vardinė izoliacijos įtampa (Ui): 500 V

Kaip naudoti

Jungiklį montuokite ant standartinio 35 mm DIN bėgelio skirstomojoje spintoje. Prieš jungdami laidus, įsitikinkite, kad maitinimas išjungtas. Nuimkite izoliaciją nuo laidų galų ir tvirtai priveržkite juos varžtiniais gnybtais. Patikrinkite, ar grandinės srovė neviršija 13 A, ir ar laido skerspjūvis atitinka reikalavimus. Įjungę maitinimą, patikrinkite jungiklio veikimą.

Patarimas: prieš montuodami visada įsitikinkite, kad grandinės įjungimo srovė neviršija B charakteristikos ribų. Jei turite variklių ar kitų įrenginių su didelėmis paleidimo srovėmis, rinkitės C arba D charakteristikos jungiklį. Taip pat nepamirškite suderinti apsaugos su priešsrovine apsauga – tai užtikrins saugų ir patikimą visos sistemos veikimą.
