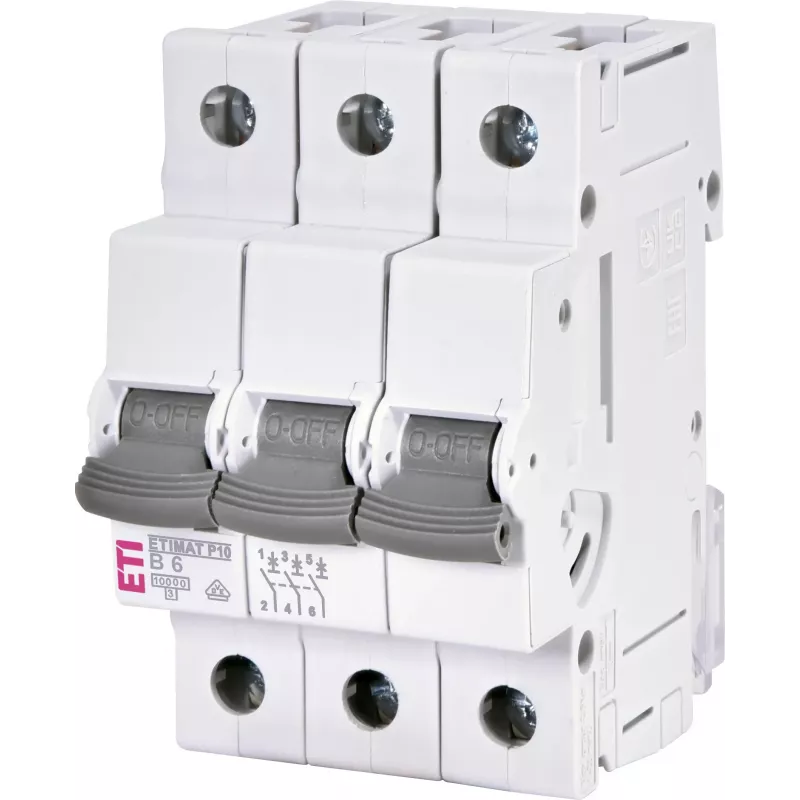

ETI 001901307 ETIMAT P10 3 polių 6A B charakteristikos automatinis jungiklis 415V 10kA

Skydinės įrangos montuotojams ir elektrikams, dirbantiems su trifaziais tinklais, reikalingas patikimas apsaugos įtaisas, kuris ne tik atlaikytų trumpojo jungimo srovę, bet ir užtikrintų stabilų grandinės veikimą. ETI 001901307 ETIMAT P10 – tai 3 polių automatinis jungiklis su B charakteristika, skirtas 6 A vardinei srovei. Jis puikiai tinka tiek pramoninėms, tiek buitinėms trifazėms linijoms, kuriose svarbus kompaktiškumas ir ilgaamžiškumas.

Kodėl verta rinktis šį jungiklį?

• 3 polių konstrukcija – idealiai tinka trifazėms sistemoms
• B tipo išjungimo charakteristika – apsaugo nuo perkrovų ir trumpųjų jungimų esant vidutinėms įjungimo srovėms
• 10 kA trumpojo jungimo atjungimo galia prie 415 V AC – patikima net ir didelių srovių tinkluose
• Termomagnetinis atleidiklis – sujungia šiluminę ir magnetinę apsaugą viename įtaise
• Montavimas ant DIN bėgio – greitas ir patogus įrengimas skydeliuose

Kaip jis veikia kasdienėje eksploatacijoje?

Šis automatinis jungiklis skirtas 6 A vardinei srovei ir B charakteristikai, todėl puikiai tinka apšvietimo grandinėms, kištukiniams lizdams ir kitiems įrenginiams, kurių įjungimo srovė nėra didelė. Aiškus ON/OFF indikatorius leidžia iš karto matyti grandinės būseną, o 54 mm plotis (3 moduliai) taupo vietą net ir perpildytuose skydeliuose. Jungiklis veikia 50/60 Hz dažniu ir priima tiek vienagyslius, tiek daugiagyslius laidininkus nuo 1 iki 25 mm².

Techninės specifikacijos

• Vardinė srovė: 6 A
• Polių skaičius: 3
• Išjungimo charakteristika: B
• Vardinė įtampa: 415 V AC
• Vardinė trumpojo jungimo atjungimo galia (Icn): 10 kA
• Vardinis dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgis
• Gnybtų tipas: varžtiniai gnybtai
• Gnybtų talpa: 1–25 mm² (vienagysliai/daugiagysliai)
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: -25 iki +55 °C
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Mechaninis ilgaamžiškumas: 20 000 ciklų
• Atitinka standartą: EN 60898-1
• Energijos ribojimo klasė: 3
• Modulio plotis: 3 moduliai (54 mm)
• Indikatorius: ON/OFF padėties indikatorius
• Atleidiklio tipas: termomagnetinis

Kam tai skirta?

Šis jungiklis rekomenduojamas elektrikams, kurie įrenginėja ar prižiūri trifazius skydus gyvenamuosiuose namuose, biuruose ar nedidelėse pramonės įmonėse. Jis tinka ten, kur reikalinga patikima apsauga nuo perkrovų ir trumpųjų jungimų, o montavimo vieta ribota. Dėl B charakteristikos jis puikiai tinka grandinėms su varikliais, transformatoriais ar kitais įrenginiais, turinčiais nedidelius įjungimo srovės šuolius.

Kaip naudoti?

Montuokite jungiklį ant standartinio 35 mm DIN bėgio. Prieš jungdami laidus, įsitikinkite, kad maitinimas išjungtas. Nuimkite izoliaciją nuo laidų galų ir įkiškite juos į varžtinius gnybtus, tada priveržkite varžtus reikiamu sukimo momentu. Įsitikinkite, kad laido skerspjūvis atitinka 1–25 mm² diapazoną. Įjungę maitinimą, patikrinkite indikatorių – jei jis rodo ON, grandinė apsaugota. Esant trumpajam jungimui ar perkrovai, jungiklis automatiškai išsijungs.

Patarimas: reguliariai tikrinkite jungiklio būklę ir, jei jis dažnai išsijungia, kreipkitės į kvalifikuotą elektriką – tai gali reikšti grandinės problemą. Visada laikykitės vietinių elektros saugos taisyklių.
