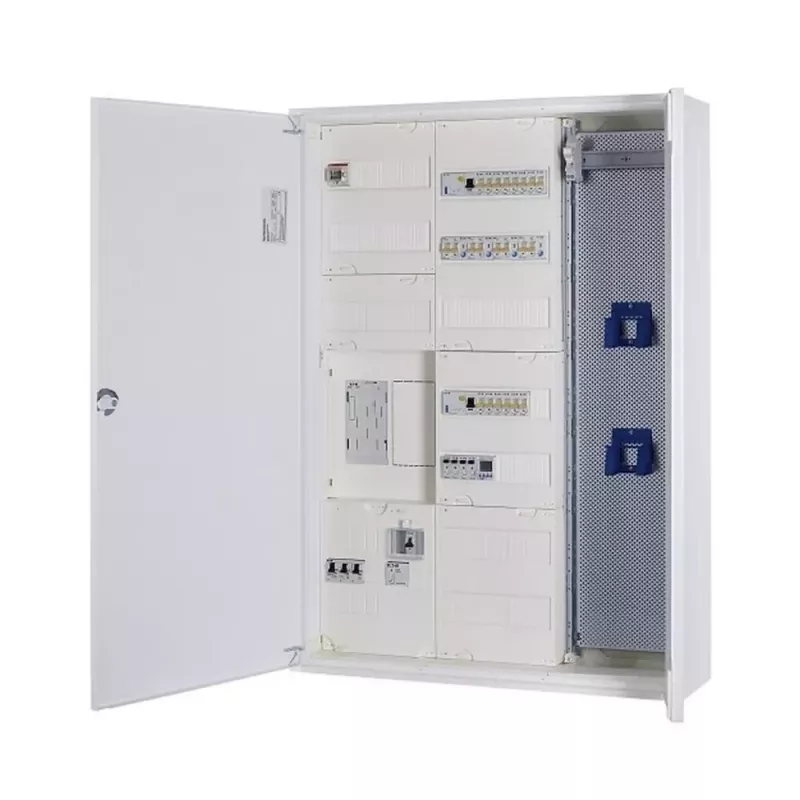

Eaton ZSD-Z17A1239 skaitiklių skydas, 1 lauko, 63 A, 230/400 V AC 259198

Kai reikia patikimo ir tvarkingo elektros apskaitos sprendimo, Eaton ZSD-Z17A1239 skaitiklių skydas yra puikus pasirinkimas. Jis skirtas tiek vienfaziams, tiek trifaziams skaitikliams, o 63 A vardinė srovė užtikrina, kad atlaikys namų ūkio ar nedidelio komercijos objekto apkrovas.

Kodėl verta rinktis

• Universalus montavimas: tinka tiek įleidžiamam, tiek viršutiniam montavimui.
• Jau paruoštas prijungimui: dalinai iš anksto sujungti laidai palengvina skaitiklio prijungimą.
• Saugus ir patikimas: integruoti PE/N gnybtai ir 5 polių šynų sistema (L1, L2, L3, N, PE) užtikrina saugų įžeminimą ir maitinimą.
• Erdvės rezervas: papildomi 3 moduliai x 4 (12 PLE) leidžia įrengti papildomus automatinius jungiklius ar kitus modulius.
• Standartus atitinkantis: atitinka DIN VDE 0603-1 ir VDE-AR-N 4100 reikalavimus.

Techninė informacija

• Gamintojas: Eaton
• Modelis: ZSD-Z17A1239
• Produkto tipas: skaitiklių skydas (vok. Zählerfeld)
• Laukų skaičius: 1
• Skaitiklių vietos: 1 (vienfaziam arba trifaziam skaitikliui)
• Vardinė srovė: 63 A
• Vardinė įtampa: 230/400 V AC
• Prijungimas: varžtiniai gnybtai
• Pagrindinių gnybtų skerspjūvis: iki 25 mm²
• Skaitiklio gnybtų skerspjūvis: iki 16 mm²
• Matmenys: plotis 250 mm, aukštis 450 mm, gylis 120 mm
• Medžiaga: cinkuotas plieno lakštas
• Papildomi moduliai: 3 eilės x 4 moduliai (12 PLE)

Kam tinka

Šis skydas rekomenduojamas elektrikams, kurie įrenginėja elektros apskaitos sistemas gyvenamuosiuose namuose, butuose ar nedidelėse komercinėse patalpose. Jis puikiai tiks ten, kur reikia vieno skaitiklio su galimybe prijungti papildomus modulius.

Kaip naudoti

Skydas montuojamas įleidžiamai arba viršutiniu būdu į skirstomąją spintą. Prieš montavimą įsitikinkite, kad maitinimas išjungtas. Prijunkite pagrindinius laidus prie varžtinių gnybtų (iki 25 mm²), o skaitiklio laidus – prie tam skirtų gnybtų (iki 16 mm²). Integruoti PE/N gnybtai palengvina įžeminimo ir nulinio laidininko prijungimą. Po montavimo patikrinkite visus sujungimus ir įtampą.

Patarimas: Kad užtikrintumėte ilgaamžiškumą ir saugumą, reguliariai tikrinkite varžtinių gnybtų priveržimą ir venkite perkrovų, viršijančių 63 A. Montavimą patikėkite kvalifikuotam elektrikui.
