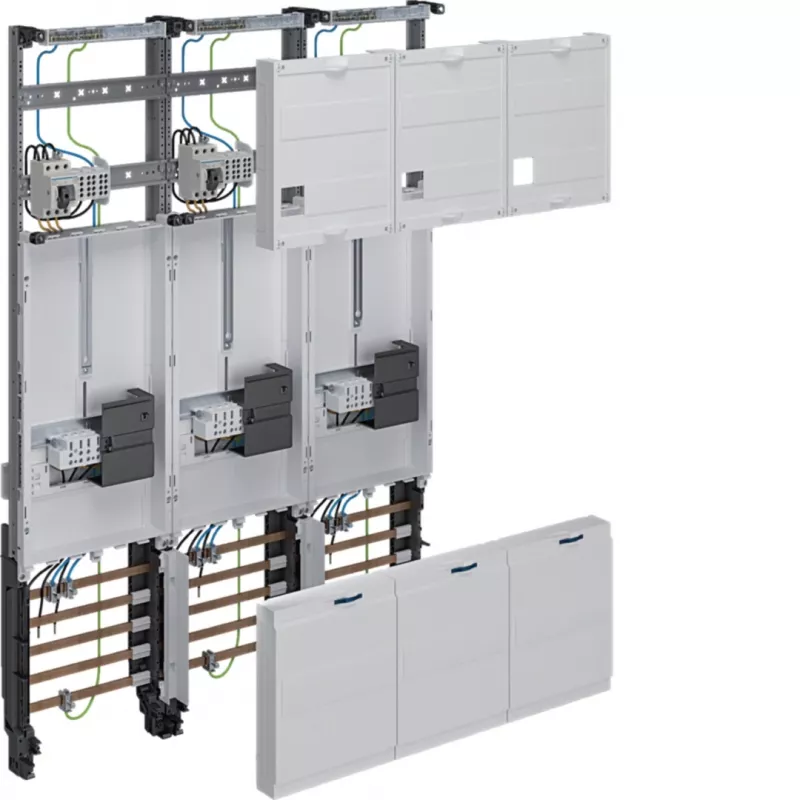

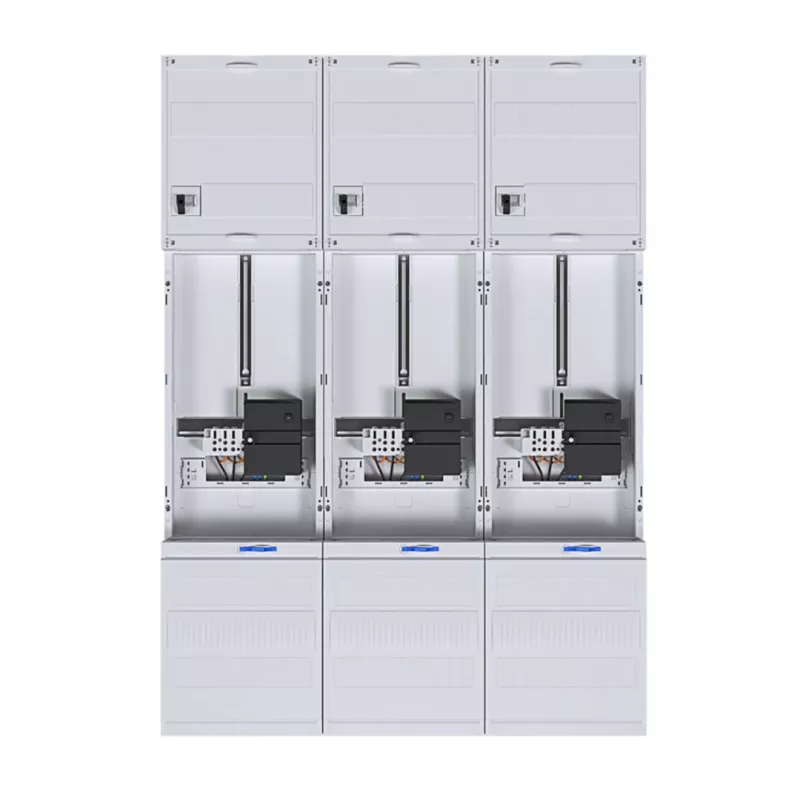

HAGER ZL34C4N komplektinis skaitiklių skydas 3 taškų universalus Hessen 1050 mm 3 laukų

Kai reikia sujungti įvadinį kabelį, elektros skaitiklį ir automatinius jungiklius vienoje vietoje, HAGER ZL34C4N komplektinis skaitiklių skydas tampa idealiu sprendimu. Šis trijų laukų skydas, kurio aukštis 1050 mm, turi universalią 3 taškų skaitiklio tvirtinimo vietą ir du paskirstymo laukus, kuriuose patogiai išsidėstys automatiniai jungikliai bei apsauginės išjungimo relės.

Pagrindinės specifikacijos

• Trys skaitiklio pozicijos su universaliu 3 taškų tvirtinimu (suderinama su BKE-I)
• Vienas skaitiklio laukas ir du paskirstymo laukai
• Kiekviename paskirstymo lauke yra 5 eilės po 12 modulių (TE), iš viso 120 TE
• Pagrindinė šyna skirta iki 63 A
• 5 polių šynų sistema TN-S ir TT tinklams
• Plieno korpusas su IP2XC apsauga
• Bendri matmenys: 1050 mm aukštis, 750 mm plotis, 160 mm gylis
• Pridedama PE/N šyna ir pagrindinė linijos atšakos gnybtų (HAK)

Kodėl verta rinktis

Skydas iš anksto sukonfigūruotas pagal Hessen regiono reikalavimus, todėl sumažėja projektavimo ir surinkimo laikas. Universalus skaitiklio tvirtinimas priima standartinius 3 taškų skaitiklius be adapterių, o erdvūs paskirstymo laukai talpina įvairius apsauginius įtaisus. Tvirtas plieninis korpusas užtikrina ilgaamžiškumą elektros skydinėse ir rūsiuose.

Idealiai tinka

• Daugiabučių namų skaitiklių įrengimui
• Komerciniams paskirstymo skydams su trifaziu apskaita
• Rekonstrukcijos projektams, kai reikalingas kompaktiškas, reikalavimus atitinkantis skaitiklių skydas

Gera žinoti

Skydas skirtas montuoti ant sienos ir tiekiamas be skaitiklių bei apsauginių įtaisų, todėl galite laisvai komplektuoti paskirstymo laukus pagal savo poreikius. Pagrindinė linijos atšakos gnybtų (HAK) leidžia prijungti įvadinius kabelius iki 63 A.

Patarimas: prieš montuodami įsitikinkite, kad įvadinis kabelis atitinka 63 A ribą, o paskirstymo laukuose palikite vietos rezervui – taip išvengsite ateities pertvarkymų.
