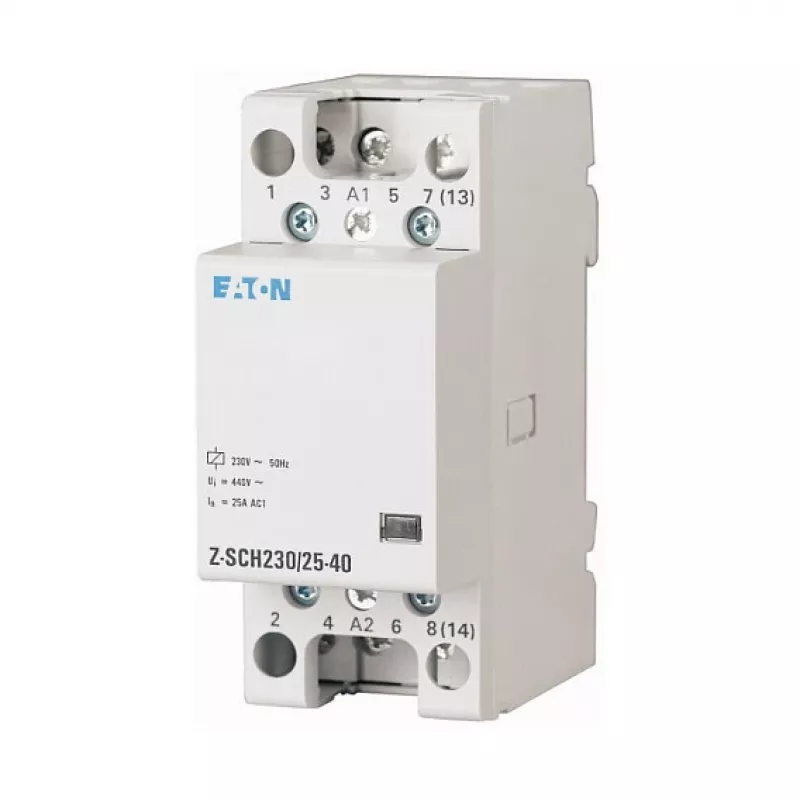

EATON Z-SCH230/25-40 įžanginis kontaktoris, 230V AC ritė, 4 polių (4 NO), 25A, 2 TE, DIN bėgelis, MPN 248847

Ar kada nors teko keisti kontaktorių, kuris perdegė dėl perkrovos ar netinkamo valdymo? Su EATON Z-SCH230/25-40 galite pamiršti tokius rūpesčius – tai kompaktiškas, patikimas 4 polių kontaktoris, sukurtas ilgam ir be rūpesčių tarnavimui. Nesvarbu, ar montuojate naują skirstomąjį skydą, ar atnaujinate seną – šis modelis užtikrins sklandų apšvietimo, šildymo ar variklių valdymą.

Kam jis skirtas?

Šis kontaktoris – idealus pasirinkimas elektrikams, skirstomųjų skydų gamintojams ir techninės priežiūros specialistams, kurie vertina patikimumą ir paprastą montavimą. Jis puikiai tinka gyvenamųjų ir komercinių pastatų elektros sistemoms, ŠVOK įrangai bei pramoniniams valdymo pultams. Dėl kompaktiško 2 TE pločio jį lengva įmontuoti į standartinius DIN bėgelius, taupant vietą skydelyje.

Pagrindiniai privalumai

• 4 polių konstrukcija su 4 normaliai atvirais (NO) kontaktais – universalus sprendimas įvairioms apkrovoms.
• Vardinė darbinė srovė 25 A (AC-1) – užtikrina patikimą veikimą esant vidutinėms apkrovoms.
• Ritės įtampa 230 V AC, 50/60 Hz – atitinka standartinį tinklo įtampą, todėl lengva integruoti į esamas sistemas.
• Kompaktiškas 2 TE plotis – taupo vietą skirstomajame skyde, leidžia sutalpinti daugiau įrenginių.
• Ilgaamžiškumas: mechaninė eksploatacija iki 1 000 000 ciklų, elektrinė – 100 000 ciklų (AC-1) – tai investicija į ilgalaikį patikimumą.
• Varžtiniai gnybtai – paprastas ir saugus laidų prijungimas, nereikalaujantis specialių įrankių.

Specifikacijos

• Gaminio tipas: įžanginis kontaktoris
• Polių skaičius: 4
• Kontaktų konfigūracija: 4 NO
• Vardinė darbinė srovė (AC-1): 25 A
• Ritės įtampa: 230 V AC
• Ritės dažnis: 50/60 Hz
• Vardinė darbinė įtampa (Ue): 400 V AC
• Vardinė izoliacijos įtampa (Ui): 440 V
• Vardinė impulsinė įtampa (Uimp): 4 kV
• Montavimas: DIN bėgelis (EN 60715)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Darbinė temperatūra: nuo -25 iki +50 °C

Kaip naudoti?

Įstatykite kontaktorių ant DIN bėgelio, prijunkite valdymo įtampą prie ritės (230 V AC), o apkrovos grandinę – prie kontaktų. Įsitikinkite, kad apkrovos srovė neviršija 25 A (AC-1). Varžtiniai gnybtai užtikrina tvirtą sujungimą, o kompaktiškas korpusas leidžia montuoti net ir ankštose vietose.

Patarimas: prieš montuodami patikrinkite, ar ritės įtampa atitinka jūsų valdymo įtampą (230 V AC), kad išvengtumėte gedimų. Taip pat nepamirškite įrengti atitinkamų saugiklių apkrovos grandinėje. Jei naudojate indukcines apkrovas (pvz., variklius), būtinai įvertinkite gamintojo nurodytą srovės sumažinimą (derating).
