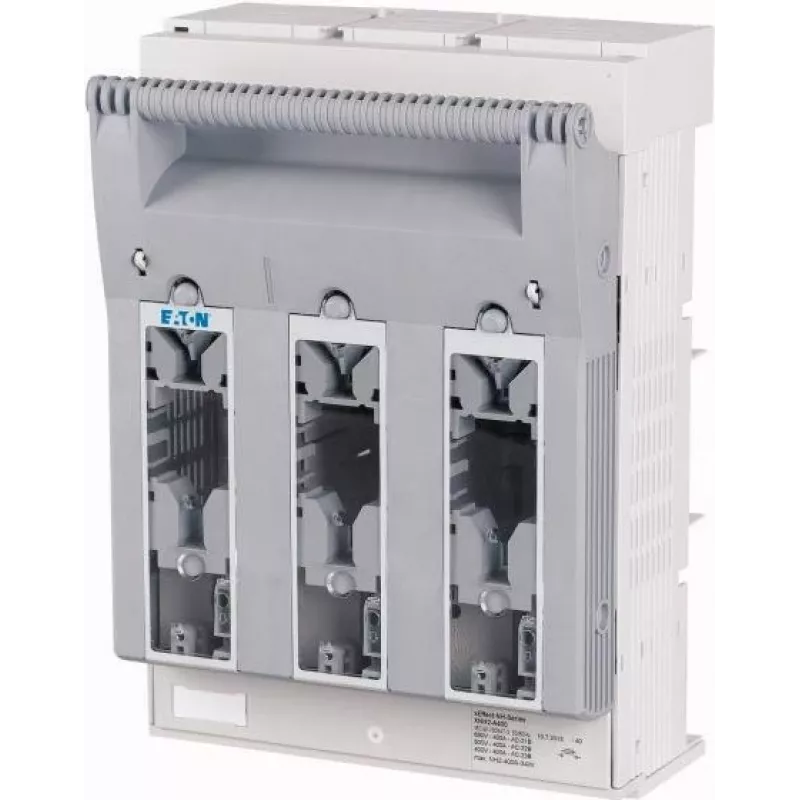

Eaton XNH2-A400 400A 3 polių saugiklinis skyriklis, NH2/NH3, M10 varžtiniai gnybtai, 240mm² 183057

Kai elektros skydinėje reikia patikimo ir lengvai prižiūrimo saugiklių skyriklio, Eaton XNH2-A400 tampa standartu, kuriuo pasitiki inžinieriai. Šis įrenginys skirtas iki 400 A vardinės srovės grandinėms su NH2 ir NH3 tipo saugikliais, užtikrindamas saugų atjungimą net esant 50 kA trumpojo jungimo srovei.

Kodėl verta rinktis

• 400 A vardinė srovė, 3 poliai – tinka trifazėms sistemoms
• Suderinamas su NH2 ir NH3 dydžio saugikliais – lankstumas atsargoms
• 690 V AC darbinė įtampa – tinka daugeliui pramoninių tinklų
• 50 kA trumpojo jungimo įjungimo ir išjungimo geba – patikima apsauga
• M10 varžtiniai gnybtai, iki 240 mm² laidininkams – tvirtas kontaktas

Kaip tai atrodo kasdienėje eksploatacijoje

Montuojamas ant pagrindo plokštės, šis skyriklis leidžia greitai ir saugiai pakeisti saugiklį net neatsidarius visos spintos. Varžtiniai gnybtai su M10 varžtais užtikrina mažą kontaktinę varžą ir stabilų srovės perdavimą net esant dideliems laidininkams. Priekinė dalis apsaugota IP20, gnybtai – IP00, todėl įrenginys skirtas montuoti uždarose spintose.

Techninė specifikacija

• Gaminio tipas: saugiklinis skyriklis
• Vardinė srovė: 400 A
• Polių skaičius: 3
• Saugiklių suderinamumas: NH2, NH3
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė įtampa (Uimp): 8 kV
• Trumpojo jungimo įjungimo geba (Icm): 50 kA
• Trumpojo jungimo išjungimo geba (Icn): 50 kA
• Gnybtų tipas: varžtinė jungtis
• Maks. laidininko skerspjūvis: 240 mm²
• Gnybtų varžtų dydis: M10
• Apsaugos laipsnis: IP20 (priekis), IP00 (gnybtai)
• Montavimo būdas: ant pagrindo plokštės
• Standartas: IEC/EN 60947-3
• Darbinė temperatūra: nuo -25 iki +70 °C

Kam tinka

Šis skyriklis skirtas pramonės elektrikams, automatizavimo inžinieriams ir techninės priežiūros specialistams, kurie dirba su didelės galios skirstomaisiais įrenginiais. Jis puikiai tinka gamyklų maitinimo skyduose, komercinių pastatų elektros sistemose ar bet kur, kur reikia patikimai apsaugoti trifazes grandines.

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad grandinė atjungta ir įtampa nėra. Visada naudokite tinkamo dydžio NH2 arba NH3 saugiklį, atitinkantį grandinės apsaugos poreikius. Periodiškai patikrinkite varžtų priveržimą – dėl vibracijos jie gali atsilaisvinti. Laikykitės IEC/EN 60947-3 standarto reikalavimų, kad užtikrintumėte ilgaamžiškumą ir saugumą.
