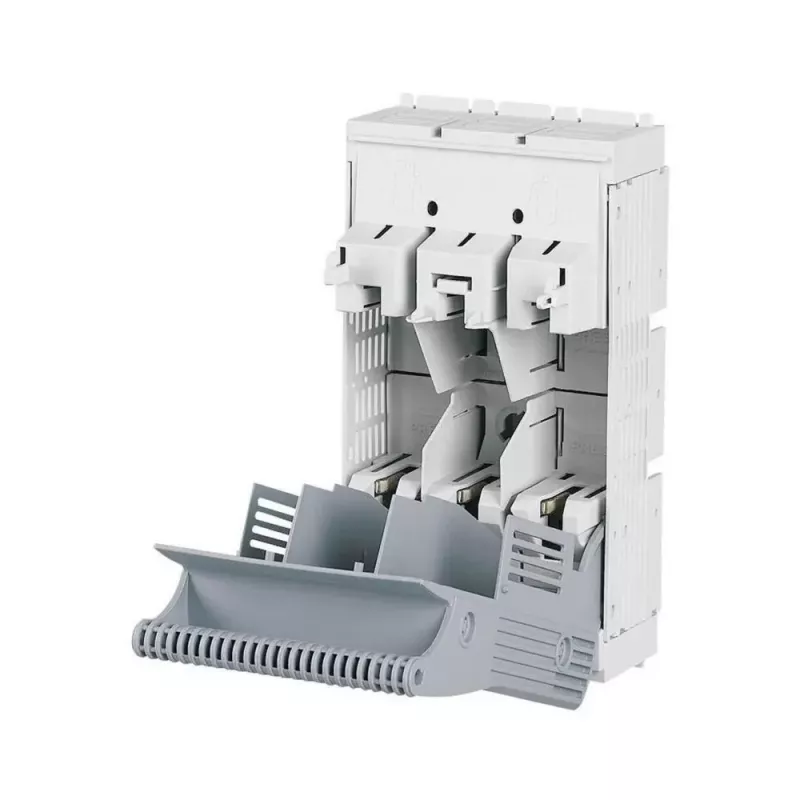

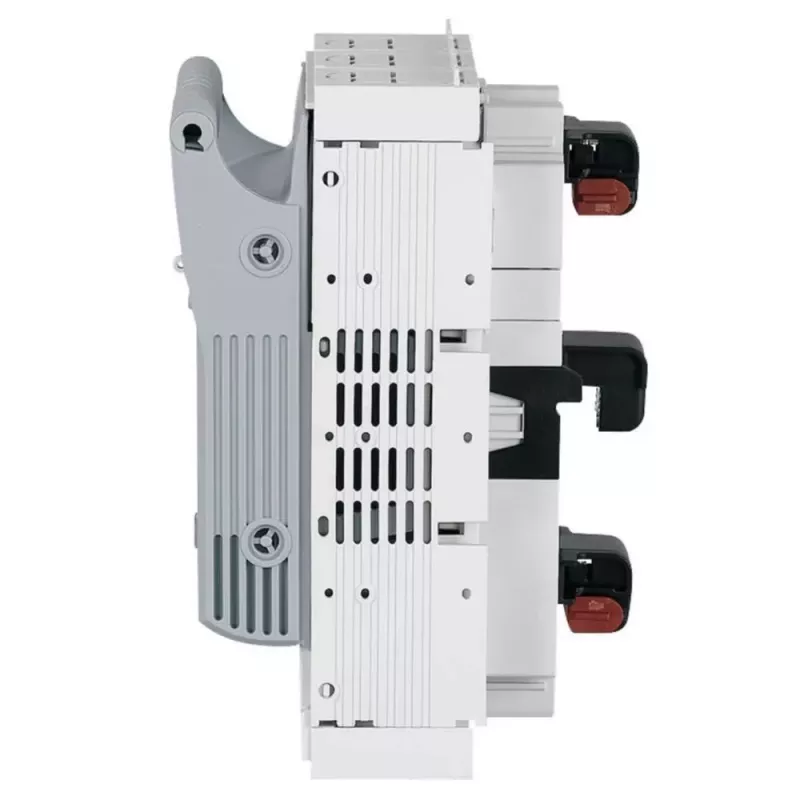

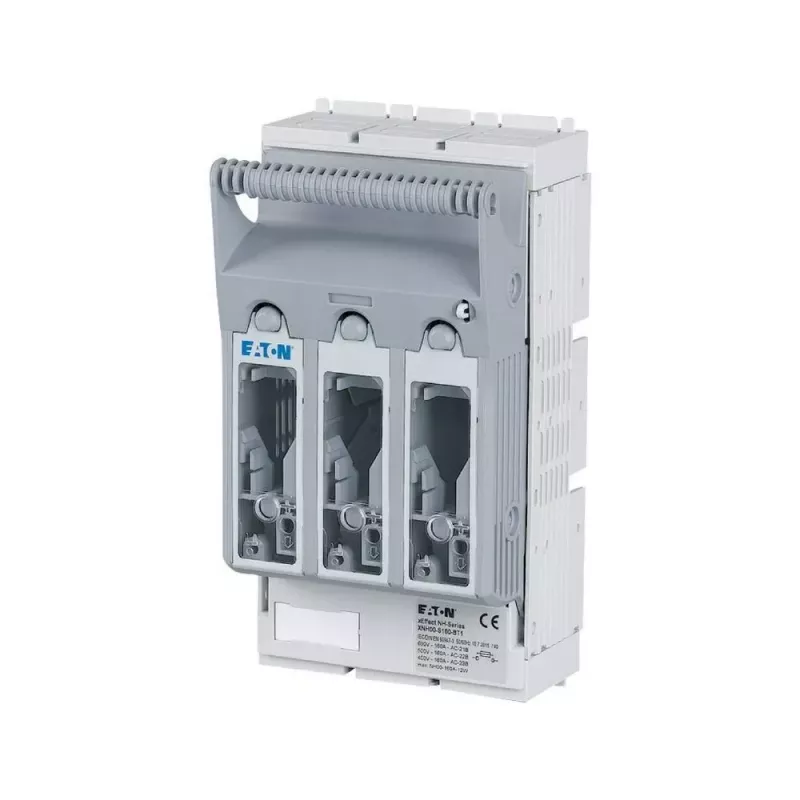

Eaton XNH00-S160 3 polių NH apkrovos atjungiklis 160A 690V M8 95mm² 60mm 183033

Kai reikia saugiai atjungti grandinę prieš techninę priežiūrą ar pertvarkymą, patikimas NH apkrovos atjungiklis yra būtinas. Eaton XNH00-S160 užtikrina patikimą iki 160 A trifazių grandinių perjungimą ir atskyrimą, naudojant NH00 tipo saugiklius. Šis įrenginys skirtas montuoti ant šynų su 60 mm žingsniu, todėl puikiai tinka pramoniniams skirstymo skydams.

Kam skirtas

Šis atjungiklis skirtas elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, dirbantiems su pramoniniais valdymo skydais, skirstymo lentomis ir maitinimo paskirstymo sistemomis. Jis tinka ten, kur reikalingas 3 polių 160 A apkrovos pertraukiklis su NH00 saugiklių suderinamumu, ypač sistemose su 60 mm šynų žingsniu.

Pagrindinės savybės

• 3 polių perjungimas trifazėms grandinėms
• Vardinė darbinė srovė 160 A esant 690 V AC
• Suderinamas su NH00 tipo saugikliais
• M8 varžtiniai gnybtai patikimam laidininkų prijungimui iki 95 mm²
• Skirtas 60 mm šynų sistemos žingsniui
• Priekinė apsaugos klasė IP20
• Atitinka IEC/EN 60947-3

Specifikacijos

• Gaminio tipas: NH apkrovos atjungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 160 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Prijungimo tipas: M8 varžtiniai gnybtai
• Maks. laidininko skerspjūvis: 95 mm²
• Šynų sistemos žingsnis: 60 mm
• Montavimo tipas: montavimas ant šynų
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 10 kA (1s)
• Vardinis dažnis: 50/60 Hz
• Darbinės temperatūros diapazonas: -25 °C iki +55 °C
• Sandėliavimo temperatūros diapazonas: -40 °C iki +80 °C

Patarimai

Įsitikinkite, kad šynų žingsnis atitinka 60 mm, kad montavimas būtų tinkamas. Naudokite tinkamą sukimo momentą M8 gnybtams, kad užtikrintumėte patikimą jungtį. Visada patikrinkite, ar aukštutinė apsauga suderinta su atjungiklio trumpojo jungimo atsparumo reitingu.
