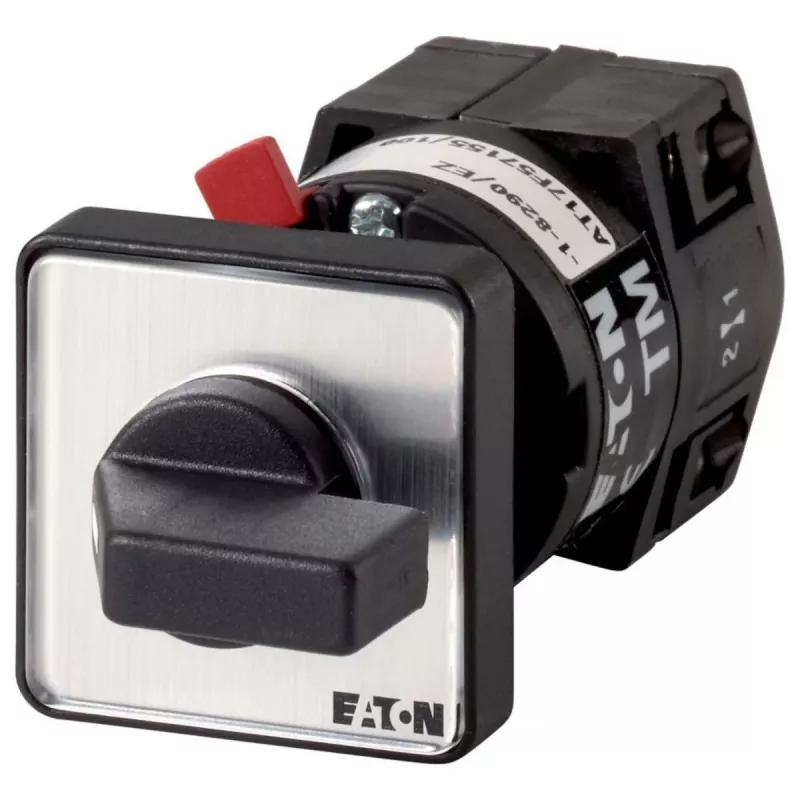

Eaton TM-1-8290/EZ rotacinis kumštelinis jungiklis, 1 polių, 20A, 690V AC, juodas/baltas 000693

Eaton TM-1-8290/EZ – tai vienpolis rotacinis kumštelinis jungiklis, skirtas patikimam įjungimui ir išjungimui pramoninėse valdymo sistemose. Su 90° perjungimo kampu ir aiškia 0-1 padėtimi, jis užtikrina lengvą ir tikslią operaciją net ir sudėtingomis sąlygomis.

Kodėl verta rinktis

Šis jungiklis sukurtas ilgam tarnavimo laikui ir atsparumui nepalankiose aplinkose. Priekinė IP65 apsauga apsaugo nuo dulkių ir vandens čiurkšlių, todėl jis tinka naudoti drėgnose ar dulkėtose patalpose. Varžtiniai gnybtai užtikrina patikimą elektros jungtį, o fiksavimo mechanizmas išlaiko pasirinktą padėtį, kol jos sąmoningai nepakeisite.

Kam tinka

• Pramoninių mašinų valdymo grandinėms
• Variklių valdymo skydams
• Šildymo, vėdinimo ir oro kondicionavimo sistemoms
• Bet kokiai įrangai, kur reikalingas patikimas įjungimo/išjungimo jungiklis

Pagrindinės specifikacijos

• Jungiklio tipas: rotacinis kumštelinis jungiklis
• Polių skaičius: 1
• Padėčių skaičius: 2 (0-1)
• Perjungimo kampas: 90°
• Nominali darbinė srovė (AC-21A, 230V): 20 A
• Nominali darbinė įtampa: 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: priekinio skydo montavimas (centrinis)
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos klasė (priekinė): IP65
• Apsaugos klasė (gnybtai): IP20
• Perjungimo funkcija: fiksuota (latching)
• Atitinka standartą: IEC/EN 60947
• Aplinkos darbinė temperatūra: -25 iki +50 °C

Kaip naudoti

Jungiklis montuojamas į priekinį skydą, išpjovus tam skirtą angą. Priekinė dalis su juodu sukikliu ir baltu pagrindu išlieka matoma ir lengvai pasiekiama. Prijunkite laidus prie varžtinių gnybtų, užtikrindami tvirtą kontaktą. Dėl fiksavimo funkcijos jungiklis išlieka įjungtoje arba išjungtoje padėtyje, kol jo neperjungsite.

Patarimas: Montuodami įsitikinkite, kad skydo anga atitinka jungiklio montavimo matmenis. Rekomenduojame naudoti tinkamo diametro laidus, atitinkančius 20A srovę, ir periodiškai patikrinti varžtinių gnybtų priveržimą, ypač po ilgesnio naudojimo vibracijos sąlygomis.
