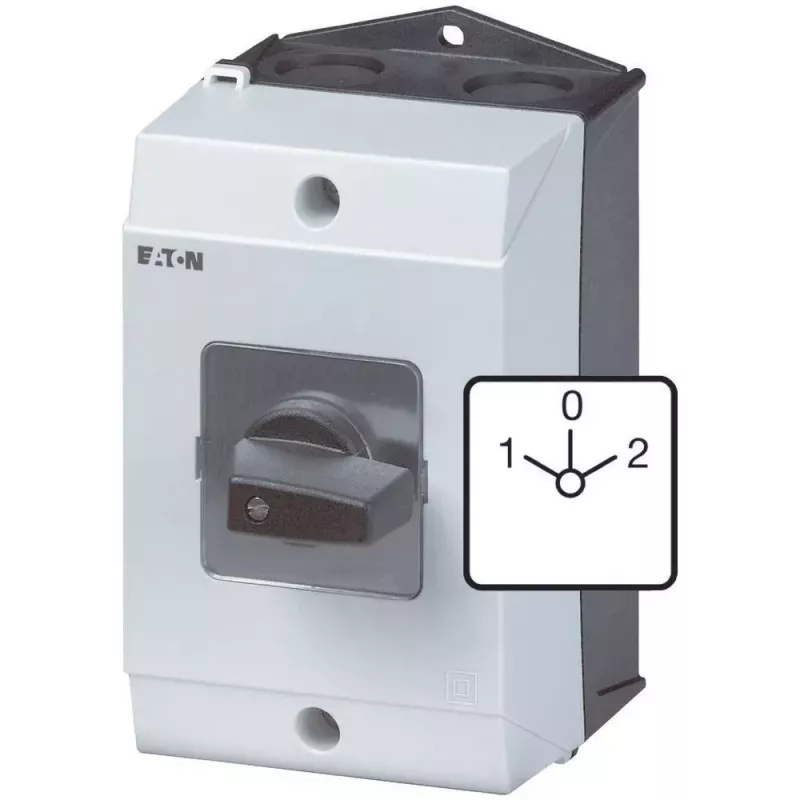

Eaton T3-3-8401/I2 3 polių kumštelinis jungiklis, 32 A, juodas sukamas rankenėlė

Kai reikia patikimo rankinio trijų fazių grandinių valdymo, Eaton T3-3-8401/I2 kumštelinis jungiklis yra tvirtas sprendimas, užtikrinantis patikimą įjungimą ir išjungimą. Jo 3 polių konstrukcija ir didelis perjungimo pajėgumas leidžia naudoti varikliams, siurbliams ir kitiems įrenginiams, kuriems reikalingas patvarus pagrindinis jungiklis.

Kam skirtas

Elektrikams, skydų montuotojams ir techninės priežiūros specialistams, kuriems reikia patikimo, kompaktiško jungiklio variklių valdymui ar grandinių atskyrimui. Idealiai tinka mašinų gamybai, šildymo, vėdinimo ir oro kondicionavimo sistemoms bei pramoniniams valdymo skydams.

Pagrindinės savybės

• 3 polių perjungimas trifazėms grandinėms
• Vardinė darbinė srovė iki 32 A (AC-21A, 400 V)
• Sukama rankenėlė, juoda, su 90° perjungimo kampu
• Įleidžiamas montavimas su centriniu tvirtinimu – lengvas montavimas skydelyje
• Priekinė apsauga IP65, gnybtai IP20
• Sraigtiniai gnybtai patikimam laidų prijungimui

Specifikacijos

• Jungiklio tipas: kumštelinis jungiklis / pagrindinis jungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (AC-21A, 400 V): 32 A
• Vardinė darbinė srovė (AC-23A, 400 V): 25 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė galia (AC-23A, 400 V): 15 kW
• Vardinė galia (AC-3, 400 V): 11 kW
• Montavimo tipas: įleidžiamas montavimas (centrinis tvirtinimas)
• Pavaros tipas: sukama rankenėlė
• Pavaros spalva: juoda
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (įjungta-išjungta)
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Gnybtų tipas: sraigtiniai gnybtai
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C
• Trumpojo jungimo atsparumo srovė (Icw, 1s): 1 kA

Patarimai

Montuodami įsitikinkite, kad skydelio išpjova atitinka centrinio tvirtinimo matmenis. Naudokite tinkamus kabelių antgalius sraigtiniams gnybtams, kad užtikrintumėte patikimą ryšį. Jungiklis tinkamas naudoti kaip pagrindinis jungiklis pagal IEC/EN 60947 ir VDE 0660.
