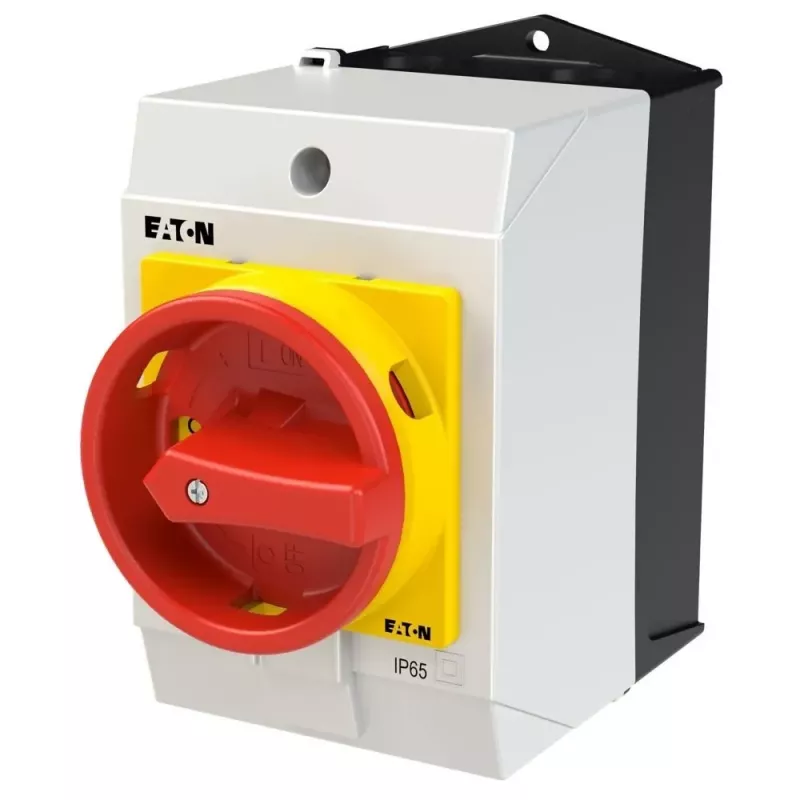

Eaton T0-4-15682/I1/SVB 6 polių kumštelinis jungiklis 20A 690V AC su raudona/geltona rankena 207161

Raudona/geltona rankena iškart krenta į akis – tai ne tik ryškus dizaino elementas, bet ir aiškus signalas, kad Eaton T0-4-15682/I1/SVB kumštelinis jungiklis yra skirtas rimtam darbui. Šis 6 polių jungiklis atlaiko iki 20 A esant 690 V AC įtampai, todėl puikiai tinka trifazėms grandinėms valdyti staklėse, konvejerių sistemose ir variklių valdymo centruose.

Kodėl verta rinktis

Priekinė IP65 apsaugos klasė leidžia montuoti net dulkėtose ar drėgnose patalpose, o varžtiniai gnybtai užtikrina patikimą ir lengvai prižiūrimą jungtį. 90° perjungimo kampas suteikia aiškų įjungimo/išjungimo pojūtį, o raudona/geltona rankena – akivaizdžią būsenos indikaciją.

Kam tinka

• Pagrindinis jungiklis mašinų valdymo pultuose
• Variklių atjungimui pramoninėje įrangoje
• Šildymo ir apšvietimo grandinių valdymui

Pagrindinės specifikacijos

• Jungiklio tipas: kumštelinis / pagrindinis jungiklis
• Polių skaičius: 6
• Nominali nuolatinė srovė (Iu): 20 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Pavaros tipas: sukama rankena
• Rankenos spalva: raudona/geltona
• Montavimas: priekinis (varžtais)
• Apsaugos klasė (priekis): IP65
• Apsaugos klasė (gnybtai): IP20
• Gnybtų tipas: varžtiniai
• Perjungimo kampas: 90°
• Perjungimo programa: 15682
• Nominali galia (AC-23A, 400V): 5,5 kW
• Nominali galia (AC-3, 400V): 3 kW
• Darbinė temperatūra: -25 iki +50 °C
• Trumpojo jungimo atsparumo srovė (Icw): 320 A (1s)

Kaip naudoti

Jungiklis montuojamas priekinėje skydo plokštėje, naudojant standartinę išpjovą. Varžtiniai gnybtai leidžia patikimai prijungti laidus. Dėl 90° perjungimo kampo užtikrinamas ryškus kontakto sujungimas ir atskyrimas. Priekinė IP65 apsauga apsaugo nuo dulkių ir vandens purslų, todėl tinka naudoti sudėtingomis sąlygomis.

Gera žinoti

Jungiklis atitinka IEC/EN 60947 ir VDE 0660 standartus. Kompaktiškas priekinio montavimo dizainas tinka standartinėms skydo išpjovoms.

Patarimas: prieš montuodami įsitikinkite, kad skydo išpjova atitinka jungiklio matmenis, o laidai tvirtai priveržti. Raudona/geltona rankena ne tik palengvina būsenos atpažinimą, bet ir padeda greitai reaguoti avarinėse situacijose.
