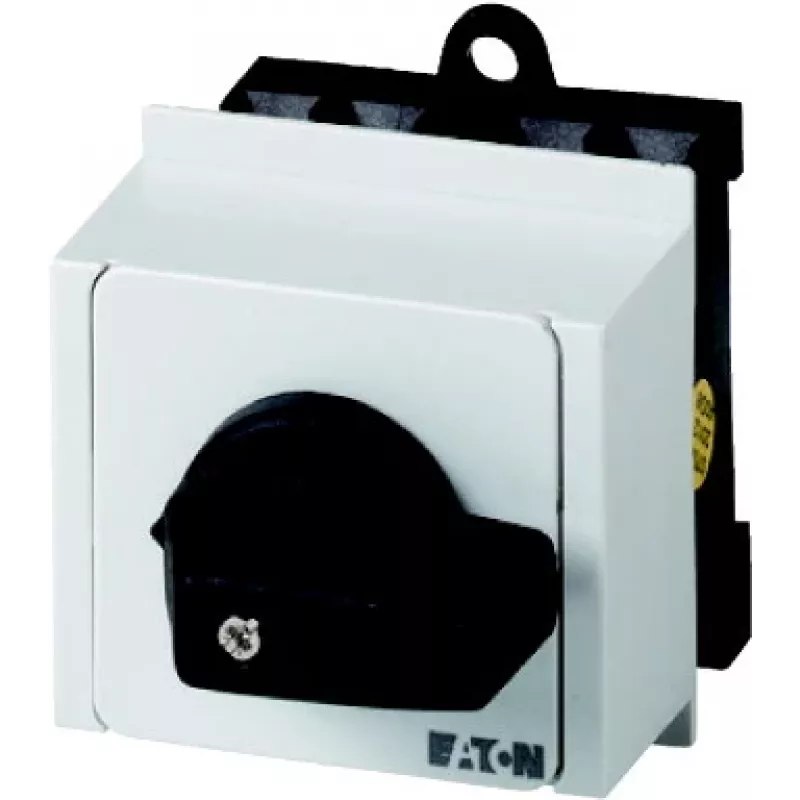

Eaton T0-3-8212/IVS 3 polių ON-OFF rotacinis jungiklis, 20 A, 690 V, juoda rankenėlė, balta priekinė plokštė, IP65 079186

Kai reikia patikimo ir aiškaus grandinės įjungimo bei išjungimo, Eaton T0-3-8212/IVS rotacinis jungiklis tampa patikimu sprendimu. Jo 3 polių konstrukcija ir 20 A vardinė srovė užtikrina stabilų darbą net 690 V AC įtampoje, o IP65 apsauga leidžia naudoti drėgnose ar dulkėtose vietose.

Kodėl verta rinktis

• 3 polių ON-OFF perjungimas – aiškus 0-1 padėčių pasirinkimas
• 20 A vardinė darbinė srovė (AC-21A, 400 V) – tinka įvairioms apkrovoms
• 690 V AC vardinė darbinė ir izoliacijos įtampa – atsparus aukštai įtampai
• IP65 priekinė apsauga – atsparus dulkėms ir vandens purškimui
• IP20 gnybtų apsauga – saugus montavimas
• Priekinis montavimas su centriniu tvirtinimu – lengvas įrengimas

Kasdienis naudojimas

Rotacinė rankenėlė užtikrina aiškų 90° perjungimo kampą tarp dviejų padėčių (0-1). Sraigtiniai gnybtai leidžia patikimai prijungti laidus, o tvirta konstrukcija atitinka IEC/EN 60947 standartus. Tai patogu, kai reikia dažnai įjungti ir išjungti įrenginius – nereikia jaudintis dėl nusidėvėjimo.

Techninės specifikacijos

• Polių skaičius: 3
• Perjungimo funkcija: ON-OFF (0-1)
• Vardinė darbinė srovė: 20 A (AC-21A, 400 V)
• Vardinė darbinė įtampa: 690 V AC
• Vardinė izoliacijos įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Montavimo tipas: priekinis, centrinis tvirtinimas
• Pavaros tipas: rotacinė rankenėlė
• Pavaros spalva: juoda
• Priekinės plokštės spalva: balta
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Gnybtų tipas: sraigtiniai
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2

Kam tinka

Šis jungiklis puikiai tinka pramoninėms valdymo grandinėms, mašinų ir įrenginių maitinimo įjungimui bei išjungimui. Dėl aukštos apsaugos klasės jis tinka ir lauko sąlygoms, kur yra drėgmės ar dulkių.

Kaip naudoti

Montuokite jungiklį priekinėje skydo pusėje, užtikrindami, kad centrinis tvirtinimas būtų stabilus. Prijunkite laidus prie sraigtinių gnybtų pagal schemą. Įsitikinkite, kad įtampa neviršija 690 V AC, o srovė – 20 A. Prieš naudodami patikrinkite, ar visi laidai tvirtai priveržti.

Patarimas: reguliariai patikrinkite jungiklio veikimą ir gnybtų priveržimą – taip prailginsite jo tarnavimo laiką net intensyvaus naudojimo sąlygomis.
