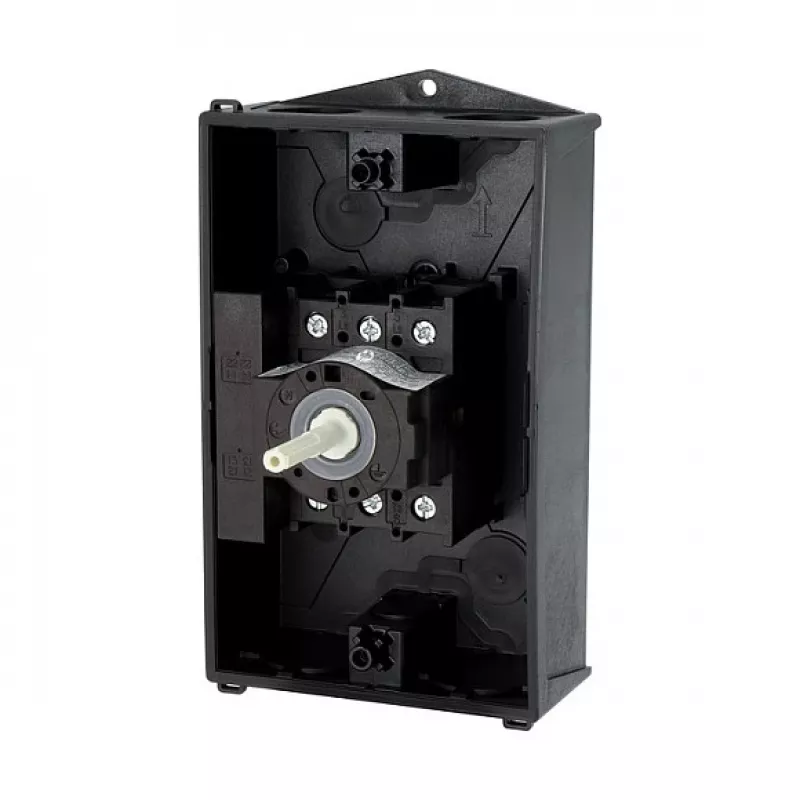

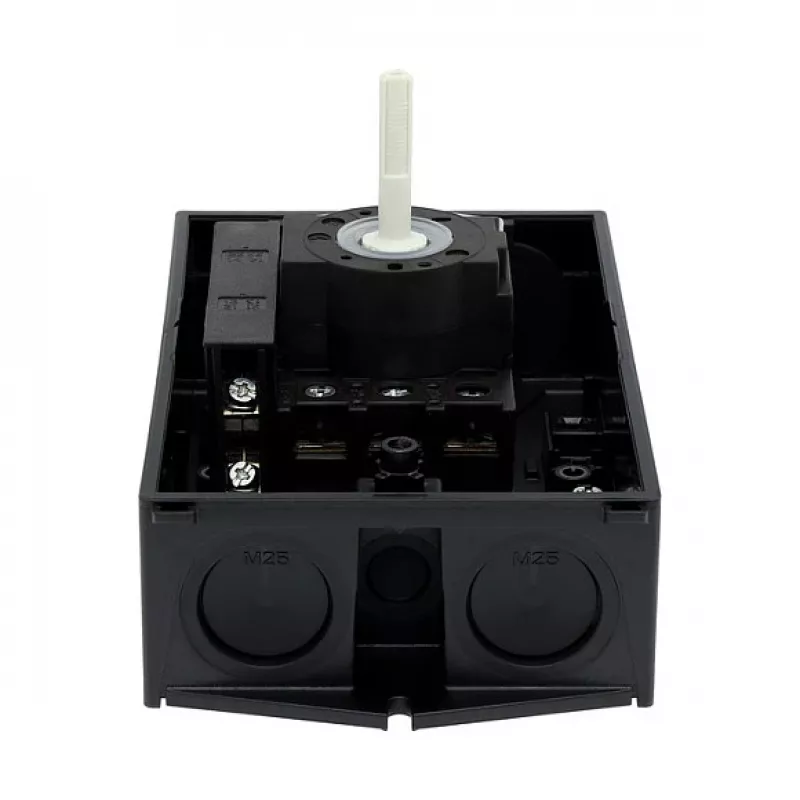

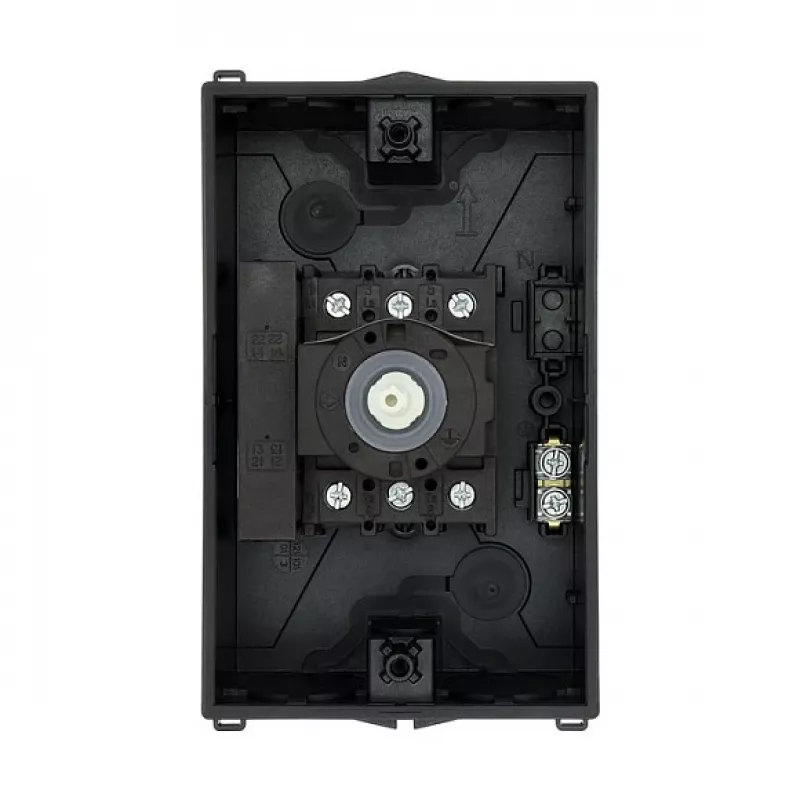

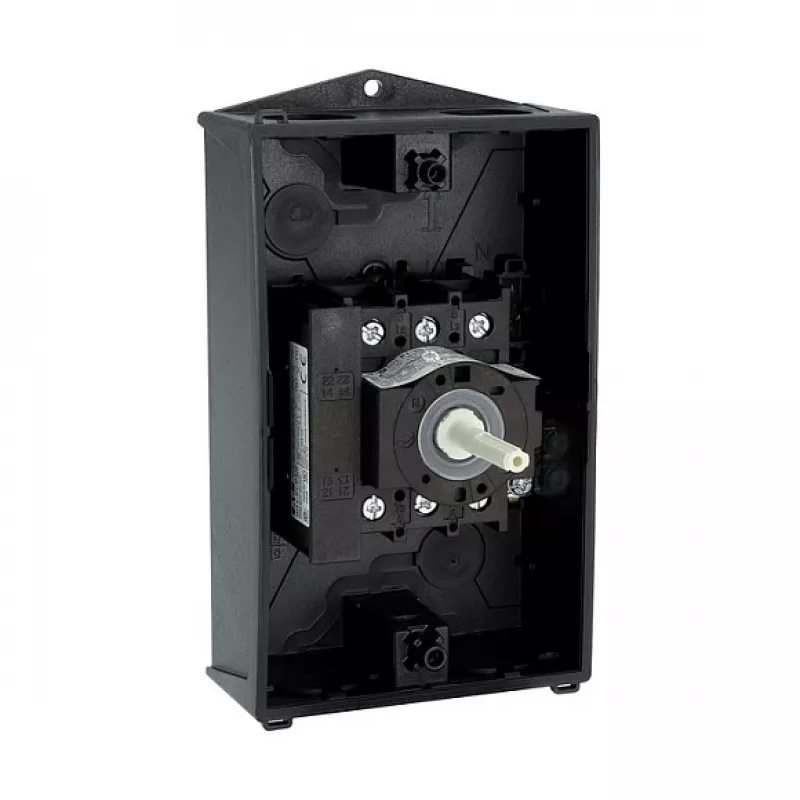

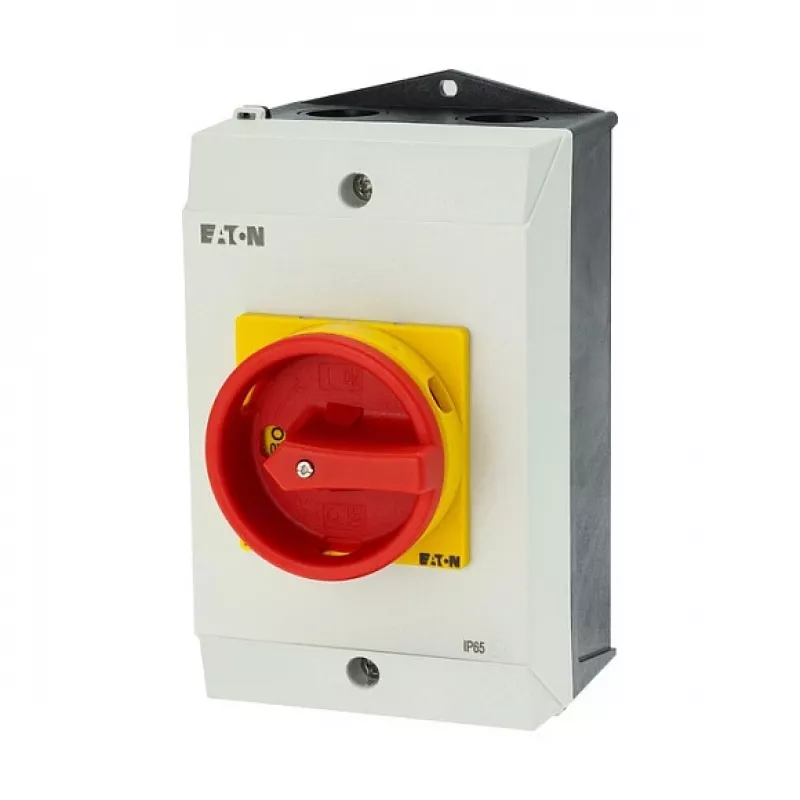

Eaton P1-25/I2/SVB/HI11 25A 3-polių pagrindinis jungiklis su avariniu sustabdymu, montuojamas ant paviršiaus, IP65, raudonas/geltonas

Ar kada nors teko skubiai atjungti maitinimą ir jausti, kad jungiklis nėra pakankamai patikimas? Eaton P1-25/I2/SVB/HI11 – tai 25A 3-polių pagrindinis jungiklis su integruota avarinio sustabdymo funkcija, kuris užtikrina greitą ir saugų elektros grandinių atjungimą. Jo raudona rankena ant geltonos plokštės iš karto signalizuoja apie saugos funkciją, o užrakinama padėtis „0” leidžia saugiai atlikti techninės priežiūros darbus. Šis jungiklis – patikimas sprendimas tiek pramoninėms mašinoms, tiek pastatų elektros sistemoms, kai reikia rankinio maitinimo atjungimo ir avarinio išjungimo.

Kodėl verta rinktis šį jungiklį?

• Integruotas avarinis sustabdymas su raudona rankena ir geltona plokšte – aiškiai matomas ir lengvai pasiekiamas kritinėse situacijose.
• Užrakinama padėtis „0” – galite užrakinti jungiklį išjungtoje padėtyje, užtikrindami saugų darbą atliekant techninę priežiūrą ar remontą.
• IP65 apsauga priekyje – atsparus dulkėms ir vandens čiurkšlėms, tinka naudoti drėgnose ar dulkėtose aplinkose.
• Pagalbiniai kontaktai (1 NO + 1 NC) – galite stebėti jungiklio būseną arba įdiegti tarpusavio blokavimą.
• Atitinka IEC/EN 60947-3 ir VDE 0660 Part 107 standartus – patikimumas ir sauga pagal tarptautinius reikalavimus.
• Platus darbinės temperatūros diapazonas nuo -25°C iki +50°C – tinka įvairioms eksploatavimo sąlygoms.

Kam jis tinka?

Šis jungiklis puikiai tinka mašinų gamintojams, skydų surinkėjams, taip pat pastatų elektros sistemų montuotojams. Jis skirtas naudoti ten, kur reikia patikimo rankinio maitinimo atjungimo ir avarinio išjungimo – pavyzdžiui, konvejerių sistemose, valdymo pultuose ar gamybos įrenginiuose. Su 25A vardine srove ir 690V vardine įtampa jis gali valdyti variklius iki 11 kW (AC-23A) arba 7.5 kW (AC-3) esant 400V įtampai.

Pagrindinės techninės charakteristikos

• Vardinė darbinė srovė (Ie): 25 A
• Polių skaičius: 3
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Vardinė galia AC-23A esant 400 V: 11 kW
• Vardinė galia AC-3 esant 400 V: 7.5 kW
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Užrakinimas padėtyje „0”: taip
• Perjungimo kampas: 90°
• Apsaugos laipsnis (priekyje): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Standartai: IEC/EN 60947-3, VDE 0660 Part 107
• Gnybtų tipas: varžtiniai gnybtai
• Darbinės temperatūros diapazonas: -25 iki +50 °C
• Montavimo būdas: montavimas ant paviršiaus

Kaip naudoti?

Jungiklį montuokite ant lygaus paviršiaus, naudodami varžtinius gnybtus prijungimui. Įsitikinkite, kad maitinimas išjungtas prieš montuojant ar atliekant techninę priežiūrą. Avarinio sustabdymo atveju pasukite rankeną į „0” padėtį – grandinė bus atjungta. Norėdami užrakinti, naudokite spyną per rankenos angą. Reguliariai tikrinkite jungiklio veikimą ir apsaugos laipsnį, ypač jei jis naudojamas dulkėtoje ar drėgnoje aplinkoje.

Eaton P1-25/I2/SVB/HI11 yra patikimas pagrindinis jungiklis, sukurtas saugos reikalavimus atitinkančioms pramonės sistemoms. Integruotas avarinis sustabdymas, užrakinama rankena ir aukšta IP apsauga daro jį puikiu pasirinkimu mašinų ir skydų gamintojams, ieškantiems patikimo rankinio atjungimo sprendimo. Pagalbiniai kontaktai suteikia lankstumo stebėjimui ir valdymui. Su įrodyta atitiktimi ir tvirta konstrukcija, šis jungiklis siūlo puikų kainos ir kokybės santykį saugos požiūriu svarbioms grandinėms.
